オーエスジー

プラネットカッタシリーズスーパープラネット DR-PNAC

カタログ |

通常単価(税別): 62,452円～113,884円

税込単価: 68,697円～125,272円

通常出荷日：1日目

1本で下穴加工＋面取り加工＋めねじ加工が可能な複合工具で、工具交換が不要で非加工時間を削減し、生産性が...

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

推奨切削条件

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

呼び

ピッチ

全長

(mm)

刃長

(mm)

シャンク径

(mm)

外径

(mm)

首径

(mm)

面取り径

(mm)

ドリル径

(mm)

トラスココード

ツールNo.

シャンク長

(mm)

ねじ長

(mm)

RoHS?

最小発注数量

M6	1	62	14.7	8	4.8	7	6.3	5	478-0353	8330400	36	12.1	10	1個
M8	1	75	18.5	10	6.7	9	8.3	7	478-0370	8330413	40	15.1	10	1個
M8	1.25	75	18.5	10	6.5	9	8.3	6.8	478-0361	8330412	40	15.1	10	1個
M10	1	79	24	12	8.7	11	10.3	9	478-0311	8330426	45	20.1	10	1個
M10	1.5	79	23.7	12	8.2	11	10.3	8.5	478-0302	8330424	45	19.6	10	1個
M10	1.25	79	24	12	8.5	11	10.3	8.8	478-0299	8330425	45	20.1	10	1個
M12	1.25	89	28.3	16	10.2	13.5	12.3	10.8	478-0329	8330438	48	23.9	10	1個
M12	1.5	89	28.6	16	10.2	13.5	12.3	10.5	-	8330437	48	24.1	10	1個
M12	1.75	89	27.4	16	9.9	13.5	12.3	10.3	478-0345	8330436	48	22.9	10	1個

通常単価(税別) (税込単価)	通常出荷日

62,452円 ( 68,697円 )	1日目
75,513円 ( 83,064円 )	1日目
71,873円 ( 79,060円 )	1日目
85,327円 ( 93,860円 )	1日目
81,316円 ( 89,448円 )	1日目
85,327円 ( 93,860円 )	1日目
113,884円 ( 125,272円 )	1日目
113,884円 ( 125,272円 )	1日目
108,640円 ( 119,504円 )	1日目

詳細情報

基本情報

基本情報

1本で下穴加工＋面取り加工＋めねじ加工が可能な複合工具で、工具交換が不要で非加工時間を削減し、生産性が向上

カタログ

商品TOP

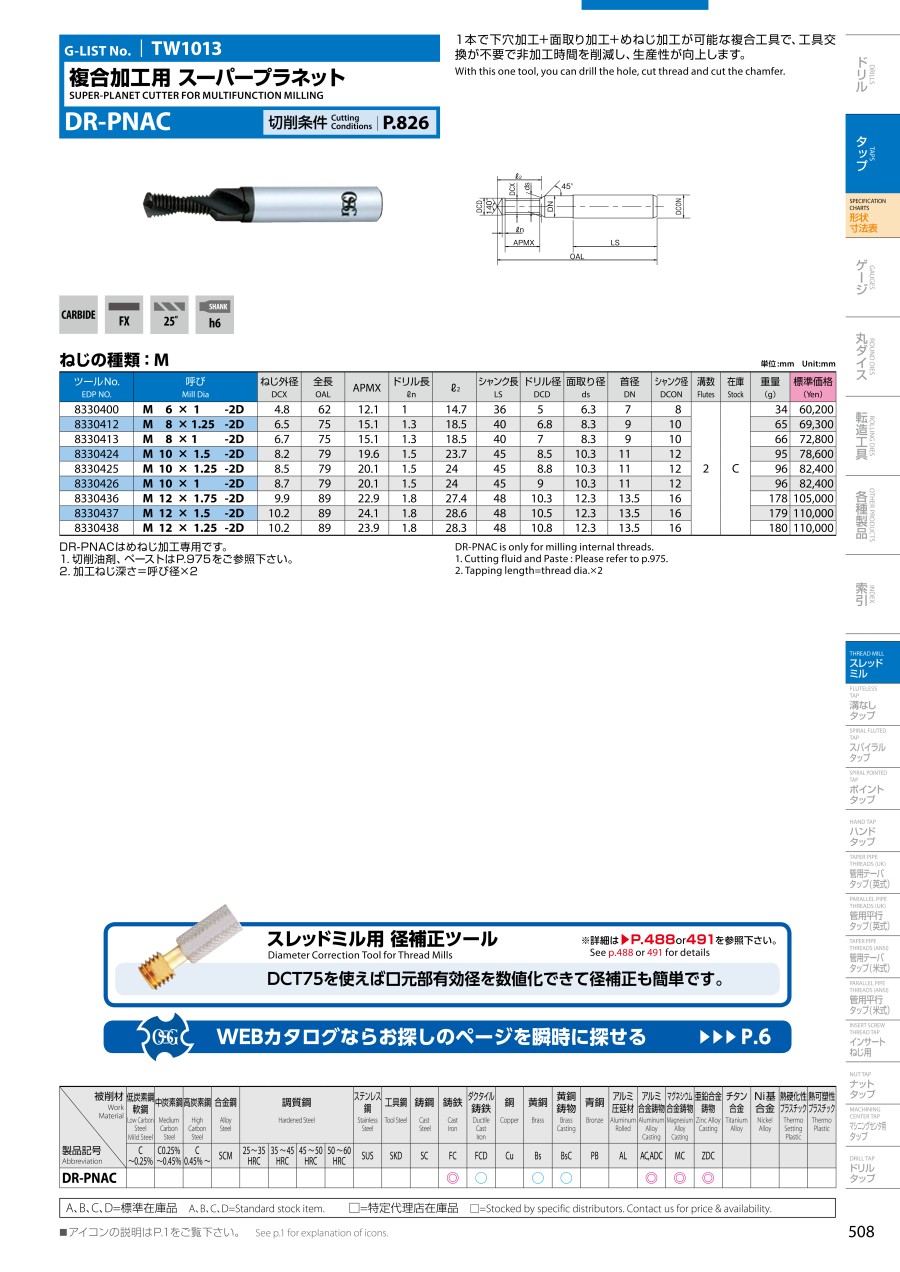

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
