オーエスジー

ハンドタップシリーズ Vコーティング粉末ハイス（高硬度鋼用）） V-XPM-HT

ハンドタップシリーズ Vコーティング粉末ハイス（高硬度鋼用）） V-XPM-HT
通常単価(税別)
5,662円～12,236円
税込単価
6,228円～13,460円
通常出荷日：3日目

42～52HRCの焼入鋼（合金鋼、ダイス鋼、工具鋼等）のねじ立てに最適です。表面には母材の特性を最大限...

詳細を確認
  • 旧形状（表記）はメーカー在庫がなくなりしだい、新形状に変更となります。
  • 突出しセンタ長さ、シャンク四角部寸法の参考値については本ページ下部の＜シャンク形状・突出しセンタ長さ＞をご参照ください。
    型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
詳細を確認

よく一緒に見られています

ハンドタップシリーズ 超硬高硬度鋼用ハンドタップ VX-OT

オーエスジー

ハンドタップシリーズ 超硬高硬度鋼用ハンドタップ VX-OT
通常価格(税別)： 12,640円 (税込価格：13,904円)

通常出荷日：在庫品1日目

未確定：候補が24型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





外形図

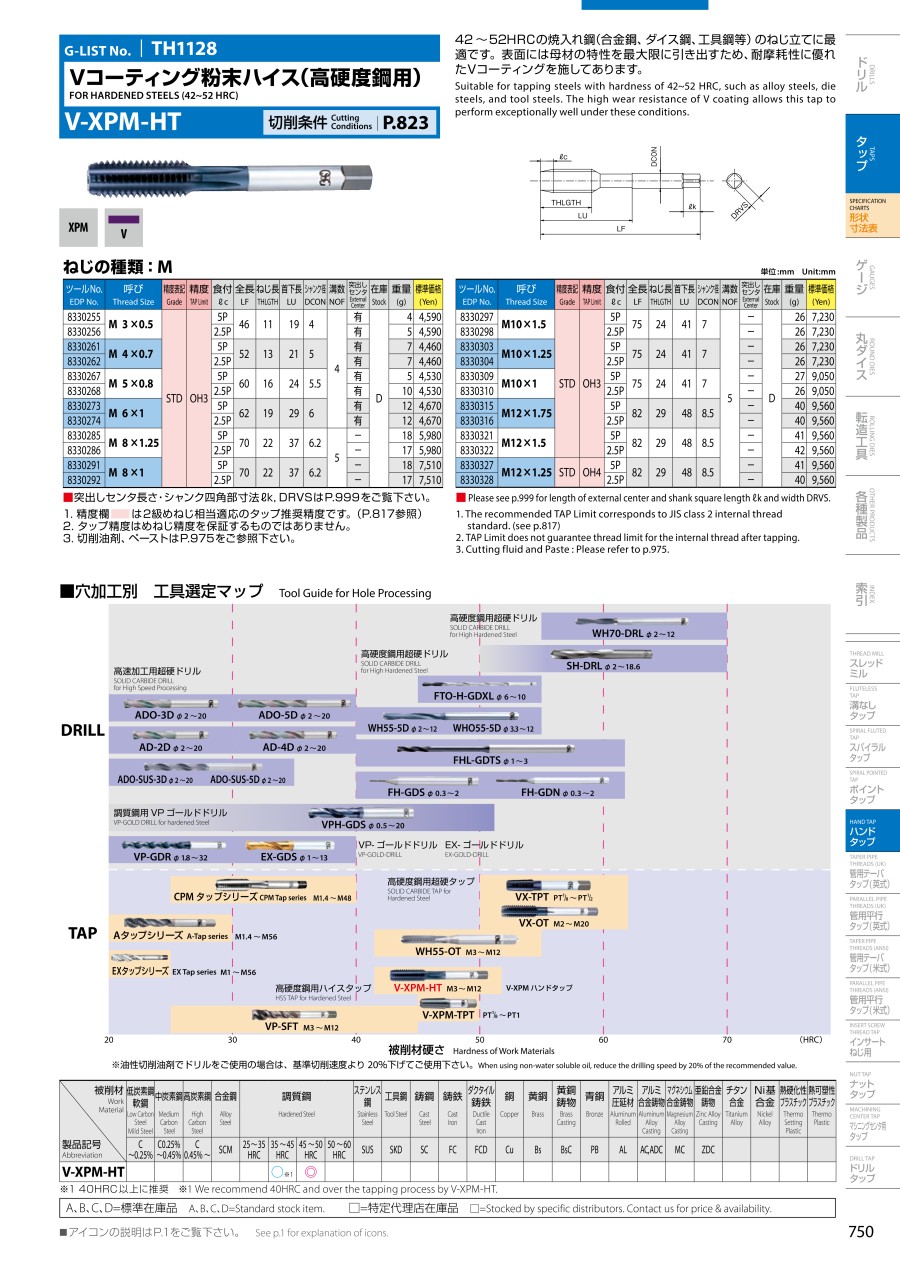

ハンドタップシリーズ Vコーティング粉末ハイス(高硬度鋼用) V-XPM-HT　外形図



推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
被削材高硬度鋼（合金鋼・ダイス鋼・工具鋼 等）
42～52HRC
切削速度1～3m/min
切削油剤不水溶性切削油剤
使用機械マシニングセンタ

シャンク形状・突出しセンタ長さ

シャンク四角部形状
突き出しセンタ長さ

型番リスト

表示件数
  • 1
    • 型番
    V-XPM-HT-2.5P-M3X0.5
    V-XPM-HT-2.5P-M4X0.7
    V-XPM-HT-2.5P-M5X0.8
    V-XPM-HT-2.5P-M6X1
    V-XPM-HT-2.5P-M8X1
    V-XPM-HT-2.5P-M8X1.25
    V-XPM-HT-2.5P-M10X1
    V-XPM-HT-2.5P-M10X1.5
    V-XPM-HT-2.5P-M10X1.25
    V-XPM-HT-2.5P-M12X1.5
    V-XPM-HT-2.5P-M12X1.25
    V-XPM-HT-2.5P-M12X1.75
    V-XPM-HT-5P-M3X0.5
    V-XPM-HT-5P-M4X0.7
    V-XPM-HT-5P-M5X0.8
    V-XPM-HT-5P-M6X1
    V-XPM-HT-5P-M8X1
    V-XPM-HT-5P-M8X1.25
    V-XPM-HT-5P-M10X1
    V-XPM-HT-5P-M10X1.5
    V-XPM-HT-5P-M10X1.25
    V-XPM-HT-5P-M12X1.5
    V-XPM-HT-5P-M12X1.25
    V-XPM-HT-5P-M12X1.75

    ねじサイズ（呼び）

    ピッチ（P）

    食付き部山数

    精度（等級）

    全長

    (mm)

    ねじ長

    (mm)

    首下長

    (mm)

    シャンク径

    (mm)

    溝数

    ツールNo.

    突き出しセンタ

    CADデータ有無

    		最小発注数量
    M3
    0.5
    2.5P
    OH3
    46
    11
    19
    4
    4
    8330256
    有
    -
    1個
    M4
    0.7
    2.5P
    OH3
    52
    13
    21
    5
    4
    8330262
    有
    -
    1個
    M5
    0.8
    2.5P
    OH3
    60
    16
    24
    5.5
    4
    8330268
    有
    -
    1個
    M6
    1
    2.5P
    OH3
    62
    19
    29
    6
    4
    8330274
    有
    -
    1個
    M8
    1
    2.5P
    OH3
    70
    22
    37
    6.2
    5
    8330292
    -
    2D/3D
    1個
    M8
    1.25
    2.5P
    OH3
    70
    22
    37
    6.2
    5
    8330286
    -
    2D/3D
    1個
    M10
    1
    2.5P
    OH3
    75
    24
    41
    7
    5
    8330310
    -
    2D/3D
    1個
    M10
    1.5
    2.5P
    OH3
    75
    24
    41
    7
    5
    8330298
    -
    2D/3D
    1個
    M10
    1.25
    2.5P
    OH3
    75
    24
    41
    7
    5
    8330304
    -
    2D/3D
    1個
    M12
    1.5
    2.5P
    OH3
    82
    29
    48
    8.5
    5
    8330322
    -
    2D/3D
    1個
    M12
    1.25
    2.5P
    OH4
    82
    29
    48
    8.5
    5
    8330328
    -
    2D/3D
    1個
    M12
    1.75
    2.5P
    OH3
    82
    29
    48
    8.5
    5
    8330316
    -
    2D/3D
    1個
    M3
    0.5
    5P
    OH3
    46
    11
    19
    4
    4
    8330255
    有
    -
    1個
    M4
    0.7
    5P
    OH3
    52
    13
    21
    5
    4
    8330261
    有
    -
    1個
    M5
    0.8
    5P
    OH3
    60
    16
    24
    5.5
    4
    8330267
    有
    -
    1個
    M6
    1
    5P
    OH3
    62
    19
    29
    6
    4
    8330273
    有
    -
    1個
    M8
    1
    5P
    OH3
    70
    22
    37
    6.2
    5
    8330291
    -
    2D/3D
    1個
    M8
    1.25
    5P
    OH3
    70
    22
    37
    6.2
    5
    8330285
    -
    2D/3D
    1個
    M10
    1
    5P
    OH3
    75
    24
    41
    7
    5
    8330309
    -
    2D/3D
    1個
    M10
    1.5
    5P
    OH3
    75
    24
    41
    7
    5
    8330297
    -
    2D/3D
    1個
    M10
    1.25
    5P
    OH3
    75
    24
    41
    7
    5
    8330303
    -
    2D/3D
    1個
    M12
    1.5
    5P
    OH3
    82
    29
    48
    8.5
    5
    8330321
    -
    2D/3D
    1個
    M12
    1.25
    5P
    OH4
    82
    29
    48
    8.5
    5
    8330327
    -
    2D/3D
    1個
    M12
    1.75
    5P
    OH3
    82
    29
    48
    8.5
    5
    8330315
    -
    2D/3D
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,870円
    ( 6,457円 )
    3日目
    5,662円
    ( 6,228円 )
    3日目
    5,776円
    ( 6,354円 )
    3日目
    5,928円
    ( 6,521円 )
    3日目
    9,632円
    ( 10,595円 )
    3日目
    7,676円
    ( 8,444円 )
    3日目
    11,532円
    ( 12,685円 )
    3日目
    9,272円
    ( 10,199円 )
    3日目
    9,272円
    ( 10,199円 )
    3日目
    12,236円
    ( 13,460円 )
    3日目
    12,236円
    ( 13,460円 )
    3日目
    12,236円
    ( 13,460円 )
    3日目
    5,870円
    ( 6,457円 )
    3日目
    5,662円
    ( 6,228円 )
    3日目
    5,776円
    ( 6,354円 )
    3日目
    5,928円
    ( 6,521円 )
    3日目
    9,632円
    ( 10,595円 )
    3日目
    7,676円
    ( 8,444円 )
    3日目
    11,532円
    ( 12,685円 )
    3日目
    9,272円
    ( 10,199円 )
    3日目
    9,272円
    ( 10,199円 )
    3日目
    12,236円
    ( 13,460円 )
    3日目
    12,236円
    ( 13,460円 )
    3日目
    12,236円
    ( 13,460円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    42～52HRCの焼入鋼（合金鋼、ダイス鋼、工具鋼等）のねじ立てに最適です。表面には母材の特性を最大限に引き出すため、耐摩耗性に優れたVコーティングを施してあります。

    ご注意

    • 旧形状（表記）はメーカー在庫がなくなりしだい、新形状に変更となります。
    • 突出しセンタ長さ、シャンク四角部寸法の参考値については本ページ下部の＜シャンク形状・突出しセンタ長さ＞をご参照ください。
      型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ハンドタップシリーズ Vコーティング粉末ハイス（高硬度鋼用）） V-XPM-HTのレビュー
    4平均満足度：4.04件のレビュー
    タップ
    4
    満足度：4.02021/09/19
    硬い何鋼材には こちら重宝します 焼き入れわすれでも あとで容易にできるので よいです
    0人が参考にしています。
    焼き入れ
    4
    満足度：4.02021/09/19
    焼き入れ材の タップ加工が容易にできますので 非常に便利で重宝します
    0人が参考にしています。
    タップに使いました
    4
    満足度：4.02020/02/14
    硬度が42ぐらいのＳＫＤ61に使っています。いつもは工具屋さんから購入しておりますが、急ぎだったので今回はミスミを利用し...もっと読む
    0人が参考にしています。
    粉末ハイスの加工に使用
    4
    満足度：4.02019/04/09
    HRC高度50は普通のハイスでは折れてしまうので、それに対応できる商品を選定しました。以前から利用しており、粉末ハイスタ...もっと読む
    0人が参考にしています。
