オーエスジー

ハンドタップシリーズ TiNコーティング TIN-HT

Name: ハンドタップシリーズ TiNコーティング TIN-HT
Brand: オーエスジー
SKU: 223000436831
Rating: 4.5 (2 reviews)

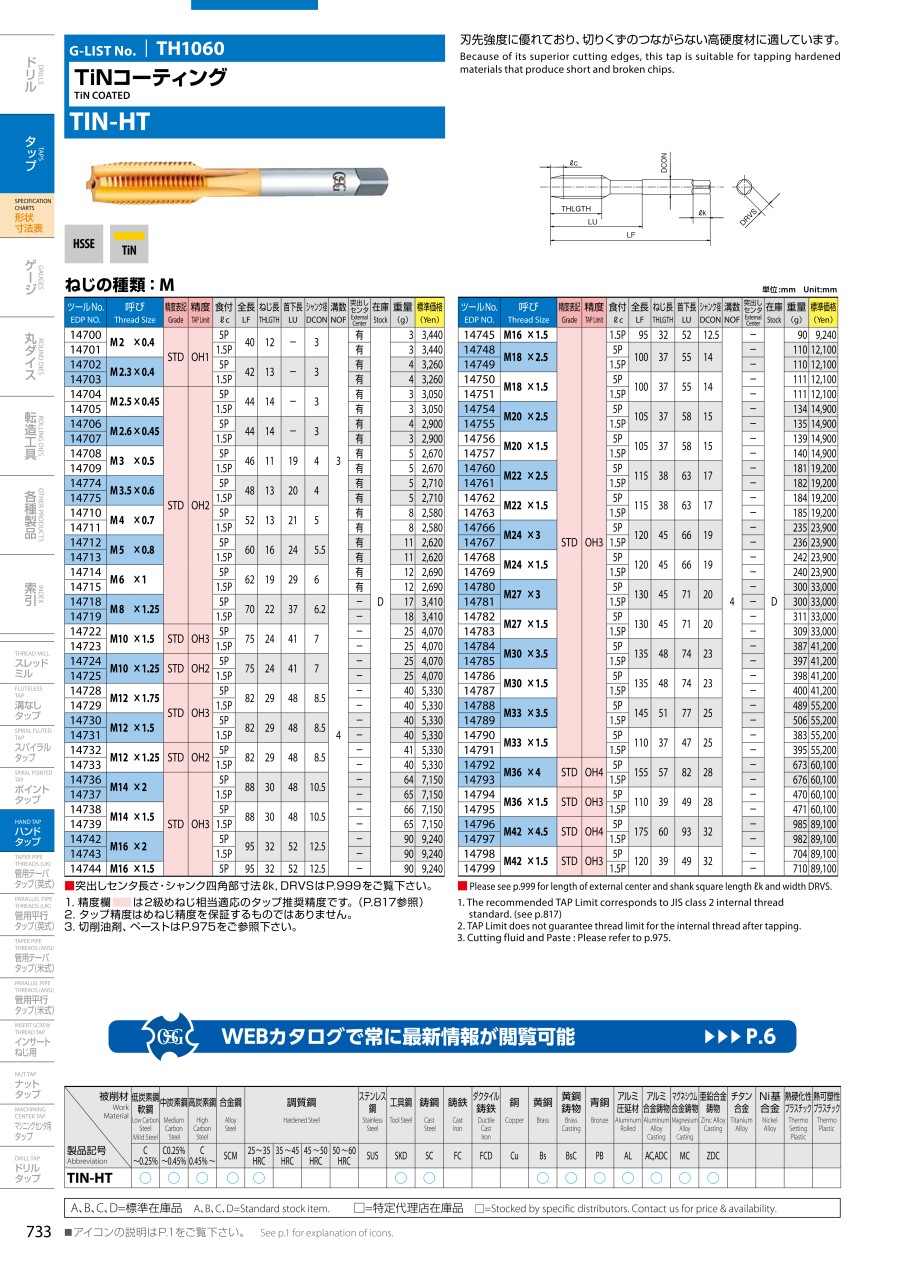

カタログ

通常単価(税別): 3,286円～30,400円

税込単価: 3,615円～33,440円

通常出荷日：3日目

刃先強度に優れており、切りくずのつながらない高硬度材に適しています。

4.54.5

旧形状（表記）はメーカー在庫がなくなりしだい、新形状に変更となります。
突出しセンタ長さ、シャンク四角部寸法の参考値については本ページ下部の＜シャンク形状・突出しセンタ長さ＞をご参照ください。
型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

詳細を確認

未確定：候補が54型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

推奨切削条件

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

シャンク形状・突出しセンタ長さ

型番リスト

表示件数

型番

TIN-HT-OH1-1.5P-M2X0.4

TIN-HT-OH1-1.5P-M2.3X0.4

TIN-HT-OH1-5P-M2X0.4

TIN-HT-OH1-5P-M2.3X0.4

TIN-HT-OH2-1.5P-M2.5X0.45

TIN-HT-OH2-1.5P-M2.6X0.45

TIN-HT-OH2-1.5P-M3X0.5

TIN-HT-OH2-1.5P-M3.5X0.6

TIN-HT-OH2-1.5P-M4X0.7

TIN-HT-OH2-1.5P-M5X0.8

TIN-HT-OH2-1.5P-M6X1

TIN-HT-OH2-1.5P-M8X1.25

TIN-HT-OH2-1.5P-M10X1.25

TIN-HT-OH2-1.5P-M12X1.25

TIN-HT-OH2-5P-M2.5X0.45

TIN-HT-OH2-5P-M2.6X0.45

TIN-HT-OH2-5P-M3X0.5

TIN-HT-OH2-5P-M3.5X0.6

TIN-HT-OH2-5P-M4X0.7

TIN-HT-OH2-5P-M5X0.8

TIN-HT-OH2-5P-M6X1

TIN-HT-OH2-5P-M8X1.25

TIN-HT-OH2-5P-M10X1.25

TIN-HT-OH2-5P-M12X1.25

TIN-HT-OH3-1.5P-M10X1.5

TIN-HT-OH3-1.5P-M12X1.5

TIN-HT-OH3-1.5P-M12X1.75

TIN-HT-OH3-1.5P-M14X1.5

TIN-HT-OH3-1.5P-M14X2

TIN-HT-OH3-1.5P-M16X1.5

TIN-HT-OH3-1.5P-M16X2

TIN-HT-OH3-1.5P-M18X1.5

TIN-HT-OH3-1.5P-M18X2.5

TIN-HT-OH3-1.5P-M20X1.5

TIN-HT-OH3-1.5P-M20X2.5

TIN-HT-OH3-1.5P-M22X1.5

TIN-HT-OH3-1.5P-M22X2.5

TIN-HT-OH3-1.5P-M24X1.5

TIN-HT-OH3-1.5P-M24X3

TIN-HT-OH3-5P-M10X1.5

TIN-HT-OH3-5P-M12X1.5

TIN-HT-OH3-5P-M12X1.75

TIN-HT-OH3-5P-M14X1.5

TIN-HT-OH3-5P-M14X2

TIN-HT-OH3-5P-M16X1.5

TIN-HT-OH3-5P-M16X2

TIN-HT-OH3-5P-M18X1.5

TIN-HT-OH3-5P-M18X2.5

TIN-HT-OH3-5P-M20X1.5

TIN-HT-OH3-5P-M20X2.5

TIN-HT-OH3-5P-M22X1.5

TIN-HT-OH3-5P-M22X2.5

TIN-HT-OH3-5P-M24X1.5

TIN-HT-OH3-5P-M24X3

ねじサイズ（呼び）

ピッチ（P）

食付き部山数

精度（等級）

全長

(mm)

ねじ長

(mm)

首下長

(mm)

シャンク径

(mm)

溝数

ツールNo.

突き出しセンタ

CADデータ有無

最小発注数量

M2	0.4	1.5P	OH1	40	12	-	3	3	14701	有	-	1個
M2.3	0.4	1.5P	OH1	42	13	-	3	3	14703	有	-	1個
M2	0.4	5P	OH1	40	12	-	3	3	14700	有	-	1個
M2.3	0.4	5P	OH1	42	13	-	3	3	14702	有	-	1個
M2.5	0.45	1.5P	OH2	44	14	-	3	3	14705	有	-	1個
M2.6	0.45	1.5P	OH2	44	14	-	3	3	14707	有	-	1個
M3	0.5	1.5P	OH2	46	11	19	4	3	14709	有	-	1個
M3.5	0.6	1.5P	OH2	48	13	20	4	3	14775	有	-	1個
M4	0.7	1.5P	OH2	52	13	21	5	3	14711	有	-	1個
M5	0.8	1.5P	OH2	60	16	24	5.5	3	14713	有	-	1個
M6	1	1.5P	OH2	62	19	29	6	3	14715	有	-	1個
M8	1.25	1.5P	OH2	70	22	37	6.2	4	14719	-	2D/3D	1個
M10	1.25	1.5P	OH2	75	24	41	7	4	14725	-	2D/3D	1個
M12	1.25	1.5P	OH2	82	29	48	8.5	4	14733	-	2D/3D	1個
M2.5	0.45	5P	OH2	44	14	-	3	3	14704	有	-	1個
M2.6	0.45	5P	OH2	44	14	-	3	3	14706	有	-	1個
M3	0.5	5P	OH2	46	11	19	4	3	14708	有	-	1個
M3.5	0.6	5P	OH2	48	13	20	4	3	14774	有	-	1個
M4	0.7	5P	OH2	52	13	21	5	3	14710	有	-	1個
M5	0.8	5P	OH2	60	16	24	5.5	3	14712	有	-	1個
M6	1	5P	OH2	62	19	29	6	3	14714	有	-	1個
M8	1.25	5P	OH2	70	22	37	6.2	4	14718	-	2D/3D	1個
M10	1.25	5P	OH2	75	24	41	7	4	14724	-	2D/3D	1個
M12	1.25	5P	OH2	82	29	48	8.5	4	14732	-	2D/3D	1個
M10	1.5	1.5P	OH3	75	24	41	7	4	14723	-	2D/3D	1個
M12	1.5	1.5P	OH3	82	29	48	8.5	4	14731	-	2D/3D	1個
M12	1.75	1.5P	OH3	82	29	48	8.5	4	14729	-	2D/3D	1個
M14	1.5	1.5P	OH3	88	30	48	10.5	4	14739	-	2D/3D	1個
M14	2	1.5P	OH3	88	30	48	10.5	4	14737	-	2D/3D	1個
M16	1.5	1.5P	OH3	95	32	52	12.5	4	14745	-	2D/3D	1個
M16	2	1.5P	OH3	95	32	52	12.5	4	14743	-	2D/3D	1個
M18	1.5	1.5P	OH3	100	37	55	14	4	14751	-	2D/3D	1個
M18	2.5	1.5P	OH3	100	37	55	14	4	14749	-	2D/3D	1個
M20	1.5	1.5P	OH3	105	37	58	15	4	14757	-	2D/3D	1個
M20	2.5	1.5P	OH3	105	37	58	15	4	14755	-	2D/3D	1個
M22	1.5	1.5P	OH3	115	38	63	17	4	14763	-	2D/3D	1個
M22	2.5	1.5P	OH3	115	38	63	17	4	14761	-	2D/3D	1個
M24	1.5	1.5P	OH3	120	45	66	19	4	14769	-	2D/3D	1個
M24	3	1.5P	OH3	120	45	66	19	4	14767	-	2D/3D	1個
M10	1.5	5P	OH3	75	24	41	7	4	14722	-	2D/3D	1個
M12	1.5	5P	OH3	82	29	48	8.5	4	14730	-	2D/3D	1個
M12	1.75	5P	OH3	82	29	48	8.5	4	14728	-	2D/3D	1個
M14	1.5	5P	OH3	88	30	48	10.5	4	14738	-	2D/3D	1個
M14	2	5P	OH3	88	30	48	10.5	4	14736	-	2D/3D	1個
M16	1.5	5P	OH3	95	32	52	12.5	4	14744	-	2D/3D	1個
M16	2	5P	OH3	95	32	52	12.5	4	14742	-	2D/3D	1個
M18	1.5	5P	OH3	100	37	55	14	4	14750	-	2D/3D	1個
M18	2.5	5P	OH3	100	37	55	14	4	14748	-	2D/3D	1個
M20	1.5	5P	OH3	105	37	58	15	4	14756	-	2D/3D	1個
M20	2.5	5P	OH3	105	37	58	15	4	14754	-	2D/3D	1個
M22	1.5	5P	OH3	115	38	63	17	4	14762	-	2D/3D	1個
M22	2.5	5P	OH3	115	38	63	17	4	14760	-	2D/3D	1個
M24	1.5	5P	OH3	120	45	66	19	4	14768	-	2D/3D	1個
M24	3	5P	OH3	120	45	66	19	4	14766	-	2D/3D	1個

通常単価(税別) (税込単価)	通常出荷日

4,370円 ( 4,807円 )	3日目
4,160円 ( 4,576円 )	3日目
4,370円 ( 4,807円 )	3日目
4,160円 ( 4,576円 )	3日目
3,894円 ( 4,283円 )	3日目
3,704円 ( 4,074円 )	3日目
3,400円 ( 3,740円 )	3日目
3,458円 ( 3,804円 )	3日目
3,286円 ( 3,615円 )	3日目
3,324円 ( 3,656円 )	3日目
3,420円 ( 3,762円 )	3日目
4,370円 ( 4,807円 )	3日目
5,206円 ( 5,727円 )	3日目
6,802円 ( 7,482円 )	3日目
3,894円 ( 4,283円 )	3日目
3,704円 ( 4,074円 )	3日目
3,400円 ( 3,740円 )	3日目
3,458円 ( 3,804円 )	3日目
3,286円 ( 3,615円 )	3日目
3,324円 ( 3,656円 )	3日目
3,420円 ( 3,762円 )	3日目
4,370円 ( 4,807円 )	3日目
5,206円 ( 5,727円 )	3日目
6,802円 ( 7,482円 )	3日目
5,206円 ( 5,727円 )	3日目
6,802円 ( 7,482円 )	3日目
6,802円 ( 7,482円 )	3日目
9,196円 ( 10,116円 )	3日目
9,196円 ( 10,116円 )	3日目
11,836円 ( 13,020円 )	3日目
11,836円 ( 13,020円 )	3日目
15,580円 ( 17,138円 )	3日目
15,580円 ( 17,138円 )	3日目
19,000円 ( 20,900円 )	3日目
19,000円 ( 20,900円 )	3日目
24,130円 ( 26,543円 )	3日目
24,130円 ( 26,543円 )	3日目
30,400円 ( 33,440円 )	3日目
30,400円 ( 33,440円 )	3日目
5,206円 ( 5,727円 )	3日目
6,802円 ( 7,482円 )	3日目
6,802円 ( 7,482円 )	3日目
9,196円 ( 10,116円 )	3日目
9,196円 ( 10,116円 )	3日目
11,836円 ( 13,020円 )	3日目
11,836円 ( 13,020円 )	3日目
15,580円 ( 17,138円 )	3日目
15,580円 ( 17,138円 )	3日目
19,000円 ( 20,900円 )	3日目
19,000円 ( 20,900円 )	3日目
24,130円 ( 26,543円 )	3日目
24,130円 ( 26,543円 )	3日目
30,400円 ( 33,440円 )	3日目
30,400円 ( 33,440円 )	3日目

詳細情報

基本情報

基本情報

刃先強度に優れており、切りくずのつながらない高硬度材に適しています。

ご注意

旧形状（表記）はメーカー在庫がなくなりしだい、新形状に変更となります。
突出しセンタ長さ、シャンク四角部寸法の参考値については本ページ下部の＜シャンク形状・突出しセンタ長さ＞をご参照ください。
型番により先端部の突き出しの有無が異なります。また、全長に突き出しの長さは含みません。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

オーエスジー
ハンドタップシリーズ一般用 HT

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハンドタップシリーズ TiNコーティング TIN-HTのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

被削材SS400に対してネジ立てを行う際に使用

満足度：4.02019/04/09

被削材SS400に対してネジ立てを行う際に使用しています。以前はYAMAWA製のタップを利用していましたが、もちがあまり...もっと読む

0人が参考にしています。

手でのネジ用

満足度：5.02018/09/30

切れ味がよく、長持ちします。価格は高いですが、コスパがいいと思います。

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ハンドタップシリーズ TiNコーティング TIN-HT	ハンドタップシリーズ超硬ハンドタップ OTT	ハンドタップシリーズ超硬ハンドタップロングシャンク LT-OTT	ハンドタップシリーズ超硬高硬度鋼用ハンドタップ VX-OT	ハンドタップシリーズ超硬高硬度鋼用ハンドタップ WH55-OT	超硬ハンドタップ
メーカー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	ミスミ
通常価格	3,286円-	9,737円 -	17,321円 -	12,640円 -	12,364円 -	3,700円 -
通常出荷日	3日目	在庫品1日目〜	3日目〜	在庫品1日目〜	3日目〜	在庫品1日目
タップ種類	ハンドタップ	ハンドタップ	ハンドタップ	ハンドタップ	ハンドタップ	ハンドタップ
工具材質	バナジウムハイス	超硬	超硬	超硬	超硬	超硬
ねじ種類	メートル	メートル	メートル	メートル	メートル	メートル
被削材	一般鋼 / 調質鋼 / 鋳鉄 / アルミ / 銅	鋳鉄 / アルミ / 銅 / 樹脂	鋳鉄 / アルミ / 銅 / 樹脂	高硬度鋼～HRC60	高硬度鋼～HRC55	鋳鉄
コーティング・表面処理	鋼用	ノンコート	ノンコート	鋼用	鋼用	ノンコート
