2刃コーナRショート形 FX-CR-EDS-6

Name: 2刃 コーナRショート形 FX-CR-EDS-6
Brand: オーエスジー
SKU: FX-CR-EDS-6-0.8X2.4XR0.1
Price: 10639 JPY
Rating: 4 (1 reviews)

2刃コーナRショート形 FX-CR-EDS-6 FX-CR-EDS-6-0.8X2.4XR0.1

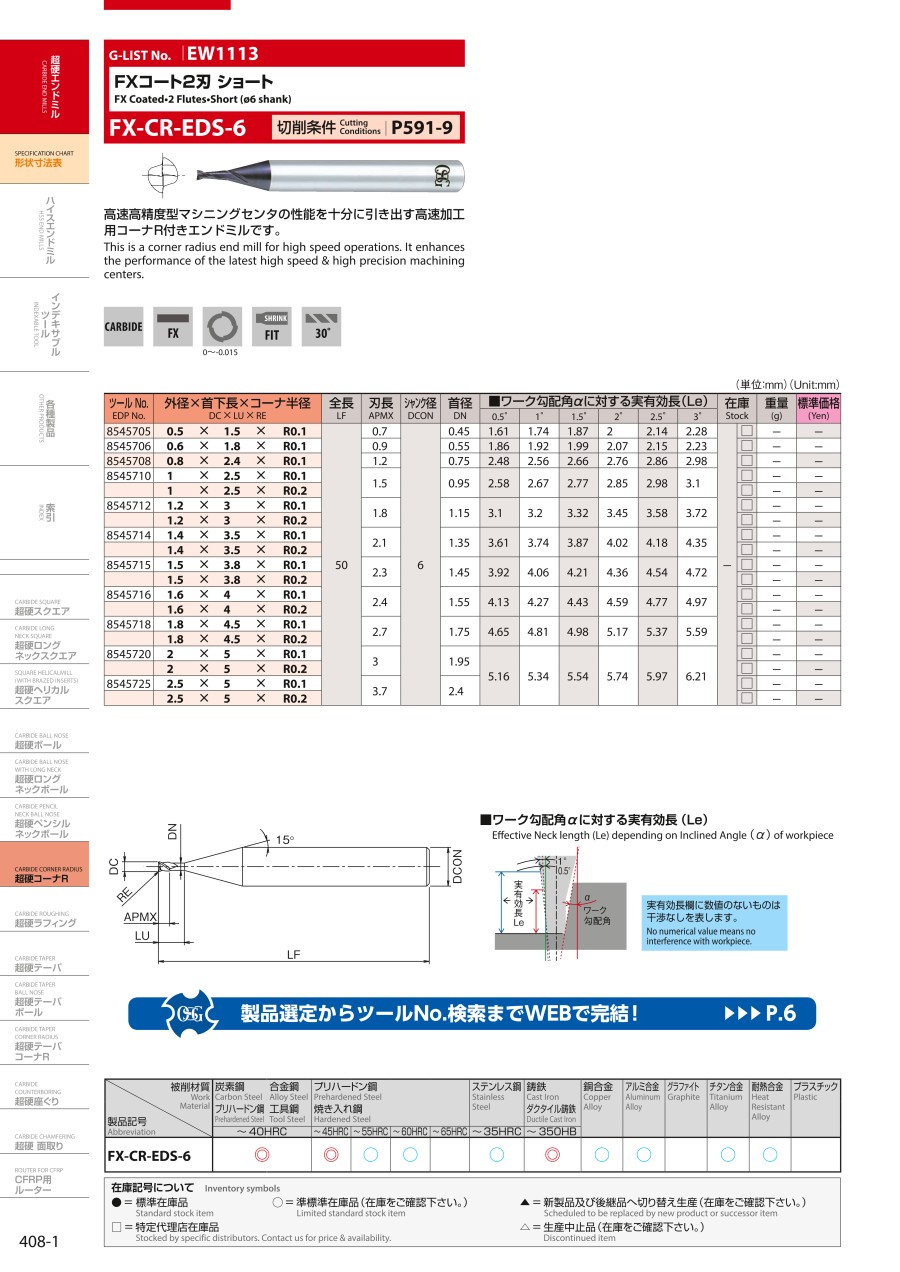

カタログ

通常単価(税別): 9,672円

税込単価: 10,639円

通常出荷日：在庫品1日目当日出荷可能

高速高精度型マシニングセンタの性能を十分に引き出す高速加工用コーナR付きエンドミル。

44.0

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

オーエスジー

AE-VMSシリーズ超硬防振型エンドミルショート形（ラジアスタイプ）

通常価格(税別)： 3,975円 (税込価格：4,373円)

通常出荷日：在庫品1日目

よく一緒に見られています

オーエスジー

2刃コーナRショート形 FX-CR-MG-EDS

通常価格(税別)： 11,585円 (税込価格：12,744円)

通常出荷日：在庫品1日目

型番:

FX-CR-EDS-6-0.8X2.4XR0.1

解除

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

2刃一般用ショート形 EDS

2刃コーナRショート形 CBN-CR-EDS

－閉じる

FX-CR-EDS-6-0.8X2.4XR0.1の仕様・寸法情報

加工用途（加工形状）

平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り）

工具材質

超硬

被削材

一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[○] / 高硬度鋼～HRC60[○] / ステンレス鋼[○] / 鋳鉄[◎] / アルミ[○] / チタン[○] / 銅[○]

ねじれ角

標準ネジレ(30～44°)

コーティング

鋼用

標準/追加工区分

メーカー標準品

刃径(mm)

0.8

刃数(枚)

刃長(mm)

1.2

コーナ・ボール半径(mm)

0.1

首下長(mm)

2.4

シャンク径(mm)

全長(mm)

商品コード

8545708

CADデータ有無(2D/3D)

2D/3D

コーティング詳細

ワーク勾配角に対する実有効長 30′(mm)

2.48

ワーク勾配角に対する実有効長 1°(mm)

2.56

ワーク勾配角に対する実有効長 1°30′(mm)

2.66

ワーク勾配角に対する実有効長 2°(mm)

2.76

ワーク勾配角に対する実有効長 2°30′(mm)

2.86

ワーク勾配角に対する実有効長 3°(mm)

2.98

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

推奨切削条件

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

FX-CR-EDS-6-0.8X2.4XR0.1

刃径

(mm)

刃長

(mm)

首下長

(mm)

商品コード

CADデータ有無

(2D/3D)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 1°30′

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 2°30′

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

0.8

1.2

2.4

8545708

2D/3D

2.48

2.56

2.66

2.76

2.86

2.98

1個

通常単価(税別) (税込単価)	通常出荷日

9,672円

( 10,639円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

高速高精度型マシニングセンタの性能を十分に引き出す高速加工用コーナR付きエンドミル。

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

ミスミ
XCPシリーズ超硬ラジアスエンドミル調質鋼・高硬度鋼加工用・2枚刃/スタブタイプ
4.5
通常価格(税別)：3,080円
在庫品1日目
当日出荷可能

商品担当おすすめ

オーエスジー
AE-HFE-H 高硬度鋼用超硬エンドミルラジアスタイプ高送り型
オーエスジー
AE-CRE-H 高硬度鋼用超硬エンドミルラジアスタイプ高能率型
タンガロイ
4・6枚刃中仕上げ～仕上げ・高能率倣い加工用ねじれ角30° TEBL

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

2刃コーナRショート形 FX-CR-EDS-6の型番FX-CR-EDS-6-0.8X2.4XR0.1のページです。型番FX-CR-EDS-6-0.8X2.4XR0.1に関する仕様情報を記載しております。

2刃コーナRショート形 FX-CR-EDS-6のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

コーナーR加工

満足度：4.02021/05/24

小径なので折損などが心配でしたがビビりもなく、綺麗な切削面で加工できました。使いやすいと思います。

0人が参考にしています。

1件全て見る
