タンガロイ

内径溝入れ用 CNG形バイト CNG

内径溝入れ用 CNG形バイト CNG
通常単価(税別)
25,260円～35,044円
税込単価
27,786円～38,548円
通常出荷日：1日目

内径溝入れ用切削工具。【特長】・ねじ止め式。・溝幅：1～5mm。・クランプオンタイプ。・鋼シャンク。

  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

内径溝入れ加工用バイト SNGR／L形

タンガロイ

内径溝入れ加工用バイト SNGR／L形
通常価格(税別)： 13,950円 (税込価格：15,345円)

通常出荷日：在庫品1日目

よく一緒に見られています

内径溝入れ加工用バイト CGXR／L形

タンガロイ

内径溝入れ加工用バイト CGXR／L形
通常価格(税別)： 25,920円 (税込価格：28,512円)

通常出荷日：1 日目 ～

未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

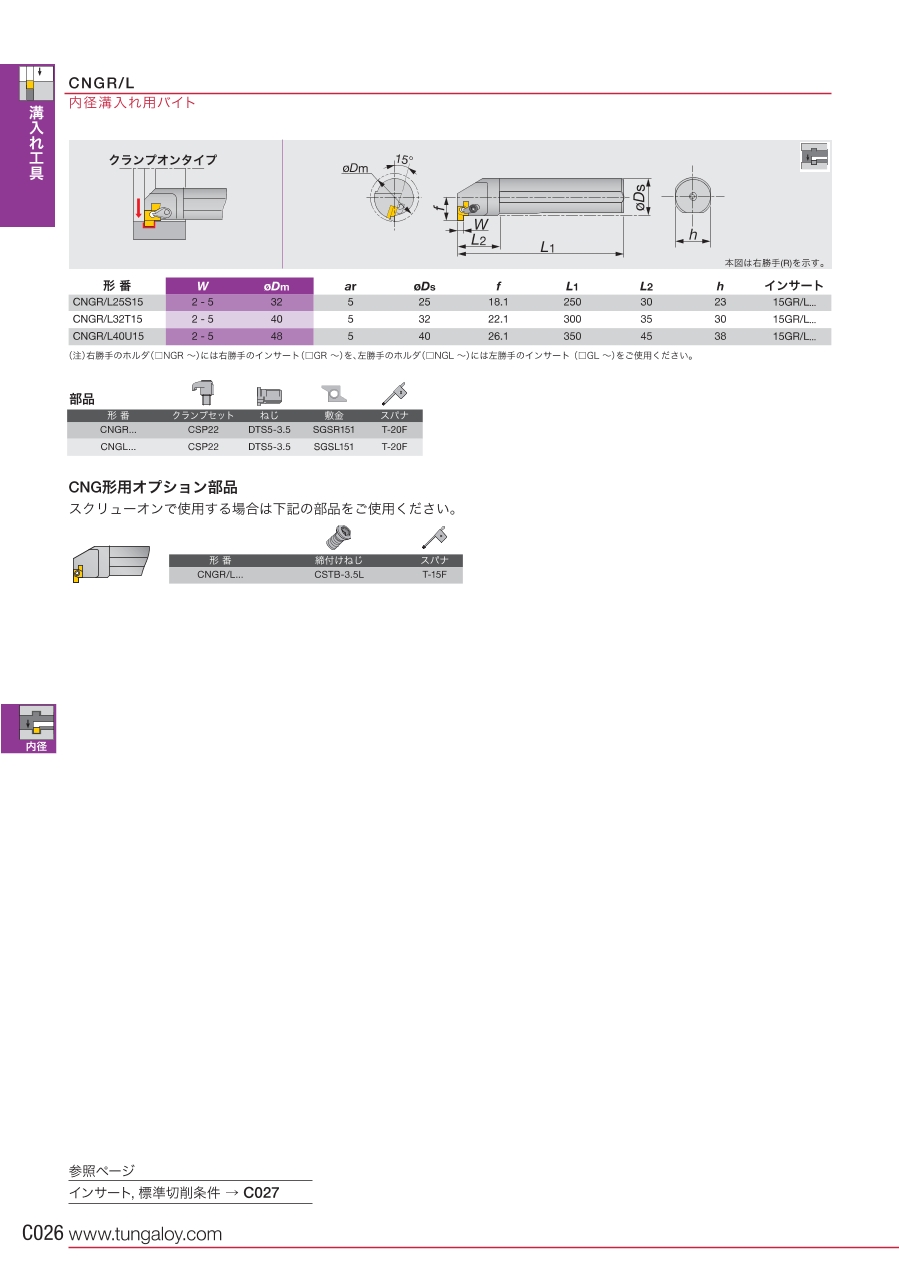

内径溝入れ用 SNG・CNG形バイト CNGR／Lの外形図・仕様

内径溝入れ用 SNS・CNG形バイト CNG:関連画像

外形図 ※図は右勝手（R）

  • クランプオンタイプ
  • 溝幅：1.0～5.0mm
  • コーナ数：2
最大溝幅
（mm）		 最小加工径
φDm		 シャンク 形番 使用インサート 最大溝深さ
（mm）		 寸法（mm） 部品
φDs f L1 L2 h 押え金 敷金 敷金止めねじ レンチ
5 32 鋼 CNGR／L25S15 15GR／L□□□ 5 25 18.1 250 30 23 CSP22 SGSR／L151 DTS5-3.5 T-20F
40 CNGR／L32T15 32 22.1 300 35 30
48 CNGR／L40U15 40 26.1 350 45 38

型番リスト

表示件数
  • 1
    • 型番
    CNGL25S15
    CNGL32T15
    CNGL40U15
    CNGR25S15
    CNGR32T15
    CNGR40U15

    最小加工径

    (mm)

    勝手

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    トラスココード

    CADデータ有無

    (2Ｄ/3Ｄ)

    頭部

    刃先距離

    適合チップ

    シート

    		最小発注数量
    32
    左
    25
    250
    23
    25
    711-7728
    2D
    30
    18.1
    15GL□□□
    SGSL151
    1個
    40
    左
    32
    300
    30
    32
    711-8597
    2D
    35
    22.1
    15GL□□□
    SGSL151
    1個
    48
    左
    40
    350
    38
    40
    711-8864
    -
    45
    26.1
    15GL□□□
    SGSL151
    1個
    32
    右
    25
    250
    23
    25
    711-7736
    2D
    30
    18.1
    15GR□□□
    SGSR151
    1個
    40
    右
    32
    300
    30
    32
    711-8601
    2D
    35
    22.1
    15GR□□□
    SGSR151
    1個
    48
    右
    40
    350
    38
    40
    711-8872
    -
    45
    26.1
    15GR□□□
    SGSR151
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    25,260円
    ( 27,786円 )
    1日目
    30,372円
    ( 33,409円 )
    1日目
    35,044円
    ( 38,548円 )
    1日目
    25,260円
    ( 27,786円 )
    1日目
    30,372円
    ( 33,409円 )
    1日目
    35,044円
    ( 38,548円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    内径溝入れ用切削工具。
    【特長】
    ・ねじ止め式。
    ・溝幅：1～5mm。
    ・クランプオンタイプ。
    ・鋼シャンク。

    ご注意

    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
