タンガロイ

小型旋盤用Jシリーズ JS-TTL3 ねじ切り

小型旋盤用Jシリーズ JS-TTL3 ねじ切り
通常単価(税別)
16,946円～17,529円
税込単価
18,641円～19,282円
通常出荷日：1日目

小型旋盤用Jシリーズのねじ切り。【特長】・推奨締付けトルク：3.5N・m。・ピッチ0.5～1mm。・山...

詳細を確認
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

小型旋盤用外径ねじ切りバイト JSTTR／L

タンガロイ

小型旋盤用外径ねじ切りバイト JSTTR／L
通常価格(税別)： 8,101円 (税込価格：8,911円)

通常出荷日：在庫品1日目

よく一緒に見られています

外径ねじ切り加工用バイト CER-T形

タンガロイ

外径ねじ切り加工用バイト CER-T形
通常価格(税別)： 19,865円 (税込価格：21,852円)

通常出荷日：1 日目

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

小型旋盤用Jシリーズ JS-TTL3 ねじ切りの仕様

小型旋盤用Jシリーズ JS-TTL3 ねじ切りの取り付け仕様

小型旋盤用Jシリーズ JS-TTL3 ねじ切りの取り付け仕様

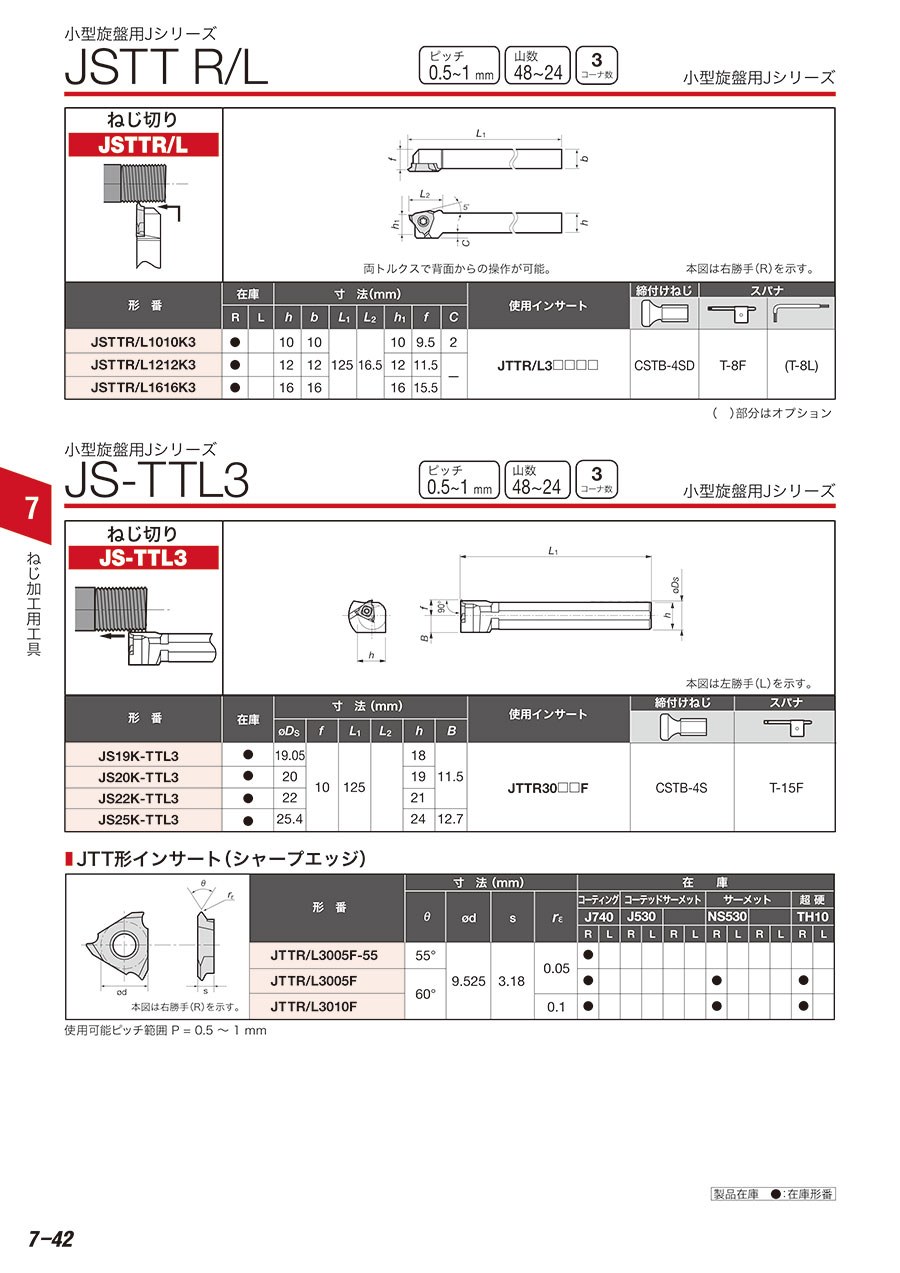

小型旋盤用Jシリーズ JS-TTL3 ねじ切りの寸法図

小型旋盤用Jシリーズ JS-TTL3 ねじ切りの寸法図

小型旋盤用Jシリーズ JS-TTL3 ねじ切りの仕様

小型旋盤用Jシリーズ JS-TTL3 ねじ切りの仕様

※本図は左勝手（L）を示す。

（単位：mm）

形番φDsfL1hBインサート
JS19K-TTL319.05101251811.5JTTR30...
JS20K-TTL320101251911.5JTTR30...
JS22K-TTL322101252111.5JTTR30...
JS25K-TTL325.4101252412.7JTTR30...

型番リスト

表示件数
  • 1
    • 型番
    JS19K-TTL3
    JS20K-TTL3
    JS22K-TTL3
    JS25K-TTL3

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    トラスココード

    刃先高さ

    (mm)

    		最小発注数量
    18
    19.05
    349-9383
    19.525
    1個
    19
    20
    349-9430
    20
    1個
    21
    22
    349-9481
    21
    1個
    24
    25.4
    349-9529
    22.7
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    16,946円
    ( 18,641円 )
    1日目
    16,946円
    ( 18,641円 )
    1日目
    16,946円
    ( 18,641円 )
    1日目
    17,529円
    ( 19,282円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    小型旋盤用Jシリーズのねじ切り。
    【特長】
    ・推奨締付けトルク：3.5N・m。
    ・ピッチ0.5～1mm。
    ・山数：48～24。
    ・コーナー数3。

    ご注意

    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
