タンガロイ

外径溝入れ用バイト My-T Gシリーズ CGWS-WG-L

外径溝入れ用バイト My-T Gシリーズ CGWS-WG-L
通常単価(税別)
19,865円～20,738円
税込単価
21,852円～22,812円
通常出荷日：1日目

外径溝入れ用の旋削用バイト。【特長】・溝幅：2.0～5.0mm。・ブレード式。

  • ホルダ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

外径溝入れ用ブレードCGWS-WG/CGWS-WG-L

タンガロイ

外径溝入れ用ブレードCGWS-WG/CGWS-WG-L
通常価格(税別)： 9,055円 (税込価格：9,961円)

通常出荷日：1 日目

よく一緒に見られています

My-Tシリーズ 縦型シャンク CGWSR／L

タンガロイ

My-Tシリーズ 縦型シャンク CGWSR／L
通常価格(税別)： 12,634円 (税込価格：13,897円)

通常出荷日：1 日目

未確定：候補が16型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品仕様

旋削用バイトの使用イメージ

旋削用バイトの使用イメージ

旋削用バイトの寸法図

旋削用バイトの寸法図

本図は右勝手（R）を示す。

形番R／LWar hbL1L2h1fl1
CGWSR2020-W20GR-LR2.0015 20.020.0153.546.520.0026.7016.5
CGWSL2020-W20GL-LL2.0015 20.020.0153.546.520.0026.7016.5
CGWSR2525-W20GR-LR2.0015 25.025.0153.546.525.0031.7016.5
CGWSL2525-W20GL-LL2.0015 25.025.0153.546.525.0031.7016.5
CGWSR2020-W30GR-LR3.0016.5-17.520.020.0157.550.520.0026.9020.5
CGWSL2020-W30GL-LL3.0016.5-17.520.020.0157.550.520.0026.9020.5
CGWSR2525-W30GR-LR3.0016.5-17.525.025.0157.550.525.0031.9020.5
CGWSL2525-W30GL-LL3.0016.5-17.525.025.0157.550.525.0031.9020.5
CGWSR2020-W40GR-LR4.0021-21.5 20.020.0162.555.520.0026.9025.5
CGWSL2020-W40GL-LL4.0021-21.5 20.020.0162.555.520.0026.9025.5
CGWSR2525-W40GR-LR4.0021-21.5 25.025.0162.555.525.0031.9025.5
CGWSL2525-W40GL-LL4.0021-21.5 25.025.0162.555.525.0031.9025.5
CGWSR2020-W50GR-LR5.0021 20.020.0162.555.520.0026.9025.5
CGWSL2020-W50GL-LL5.0021 20.020.0162.555.520.0026.9025.5
CGWSR2525-W50GR-LR5.0021 25.025.0162.555.525.0031.9025.5
CGWSL2525-W50GL-LL5.0021 25.025.0162.555.525.0031.9025.5

単位：mm
※勝手付きブレードセットの場合、右勝手のホルダには右勝手のブレードセットを、左勝手のホルダには左勝手のブレードセットを使用します。

型番リスト

表示件数
  • 1
    • 型番
    CGWSL2020-W20GL-L
    CGWSL2020-W30GL-L
    CGWSL2020-W40GL-L
    CGWSL2020-W50GL-L
    CGWSL2525-W20GL-L
    CGWSL2525-W30GL-L
    CGWSL2525-W40GL-L
    CGWSL2525-W50GL-L
    CGWSR2020-W20GR-L
    CGWSR2020-W30GR-L
    CGWSR2020-W40GR-L
    CGWSR2020-W50GR-L
    CGWSR2525-W20GR-L
    CGWSR2525-W30GR-L
    CGWSR2525-W40GR-L
    CGWSR2525-W50GR-L

    適合刃幅

    (mm)

    最大溝深さ

    (mm)

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    CADデータ有無

    (2Ｄ/3Ｄ)

    頭部

    (mm)

    刃先距離

    (mm)

    刃先高さ

    (mm)

    適合チップ

    適合モジュラーブレード

    		最小発注数量
    2
    15
    左
    20
    20
    153.5
    350-2414
    2D
    46.5
    26.7
    20
    WGE20、WGE20R/L
    W20GL-L
    1個
    3
    16.5～17.5
    左
    20
    20
    157.5
    350-2457
    2D
    50.5
    26.9
    20
    WGE30、WGE30R/L、WGT30、WGR30
    W30GL-L
    1個
    4
    21～21.5
    左
    20
    20
    162.5
    350-2490
    2D／3D
    55.5
    26.9
    20
    WGE40、WGE40R/L、WGT40、WGR40
    W40GL-L
    1個
    5
    21
    左
    20
    20
    162.5
    350-2538
    2D
    55.5
    26.9
    20
    WGE50、WGE50R/L、WGT50、WGR50
    W50GL-L
    1個
    2
    15
    左
    25
    25
    153.5
    350-2686
    2D
    46.5
    31.7
    25
    WGE20、WGE20R/L
    W20GL-L
    1個
    3
    16.5～17.5
    左
    25
    25
    157.5
    350-2724
    2D
    50.5
    31.9
    25
    WGE30、WGE30R/L、WGT30、WGR30
    W30GL-L
    1個
    4
    21～21.5
    左
    25
    25
    162.5
    350-2767
    2D／3D
    55.5
    31.9
    25
    WGE40、WGE40R/L、WGT40、WGR40
    W40GL-L
    1個
    5
    21
    左
    25
    25
    162.5
    350-2805
    2D
    55.5
    31.9
    25
    WGE50、WGE50R/L、WGT50、WGR50
    W50GL-L
    1個
    2
    15
    右
    20
    20
    153.5
    350-2996
    2D
    46.5
    26.7
    20
    WGE20、WGE20R/L
    W20GR-L
    1個
    3
    16.5～17.5
    右
    20
    20
    157.5
    350-3038
    2D
    50.5
    26.9
    20
    WGE30、WGE30R/L、WGT30、WGR30
    W30GR-L
    1個
    4
    21～21.5
    右
    20
    20
    162.5
    350-3071
    2D／3D
    55.5
    26.9
    20
    WGE40、WGE40R/L、WGT40、WGR40
    W40GR-L
    1個
    5
    21
    右
    20
    20
    162.5
    350-3119
    2D
    55.5
    26.9
    20
    WGE50、WGE50R/L、WGT50、WGR50
    W50GR-L
    1個
    2
    15
    右
    25
    25
    153.5
    711-4796
    2D
    46.5
    31.7
    25
    WGE20、WGE20R/L
    W20GR-L
    1個
    3
    16.5～17.5
    右
    25
    25
    157.5
    711-4800
    2D
    50.5
    31.9
    25
    WGE30、WGE30R/L、WGT30、WGR30
    W30GR-L
    1個
    4
    21～21.5
    右
    25
    25
    162.5
    350-3364
    2D／3D
    55.5
    31.9
    25
    WGE40、WGE40R/L、WGT40、WGR40
    W40GR-L
    1個
    5
    21
    右
    25
    25
    162.5
    711-4834
    2D
    55.5
    31.9
    25
    WGE50、WGE50R/L、WGT50、WGR50
    W50GR-L
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    19,865円
    ( 21,852円 )
    1日目
    19,865円
    ( 21,852円 )
    1日目
    19,865円
    ( 21,852円 )
    1日目
    19,865円
    ( 21,852円 )
    1日目
    20,738円
    ( 22,812円 )
    1日目
    20,738円
    ( 22,812円 )
    1日目
    20,738円
    ( 22,812円 )
    1日目
    20,738円
    ( 22,812円 )
    1日目
    19,865円
    ( 21,852円 )
    1日目
    19,865円
    ( 21,852円 )
    1日目
    19,865円
    ( 21,852円 )
    1日目
    19,865円
    ( 21,852円 )
    1日目
    20,738円
    ( 22,812円 )
    1日目
    20,738円
    ( 22,812円 )
    1日目
    20,738円
    ( 22,812円 )
    1日目
    20,738円
    ( 22,812円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    外径溝入れ用の旋削用バイト。
    【特長】
    ・溝幅：2.0～5.0mm。
    ・ブレード式。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

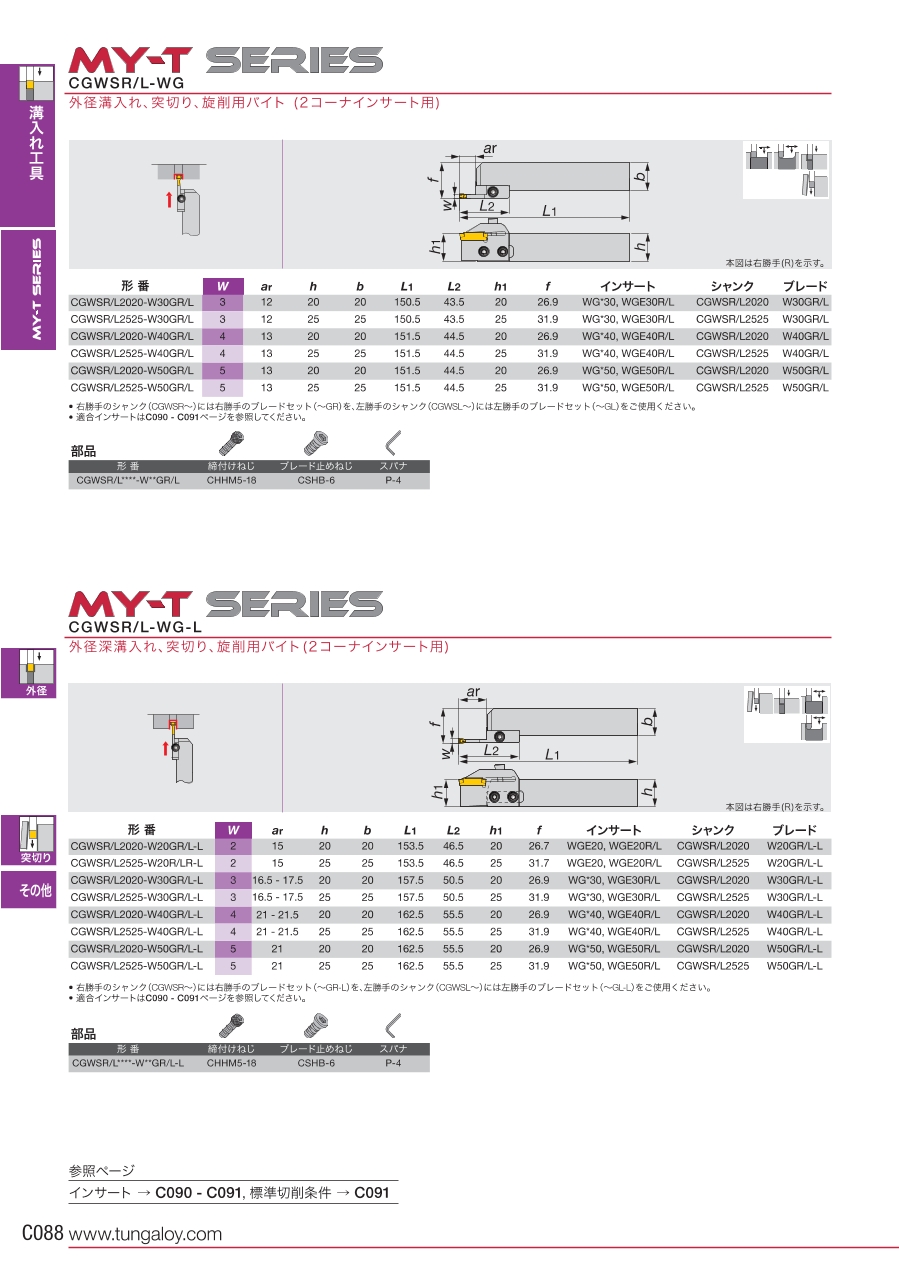

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
