タンガロイ

外径溝入れ用バイト My-T Gシリーズ CGWS-WG

外径溝入れ用バイト My-T Gシリーズ CGWS-WG
通常単価(税別)
20,743円～21,690円
税込単価
22,817円～23,859円
通常出荷日：1日目

溝幅3.0～5.0mmの旋削用バイト。【特長】・ブレード式。【用途】・外径溝入れ用。

  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

外径溝入れ用ブレードCGWS-WG/CGWS-WG-L

タンガロイ

外径溝入れ用ブレードCGWS-WG/CGWS-WG-L
通常価格(税別)： 9,494円 (税込価格：10,443円)

通常出荷日：1 日目

よく一緒に見られています

外径溝入れ用バイト My-T Gシリーズ CGWS-WG-L

タンガロイ

外径溝入れ用バイト My-T Gシリーズ CGWS-WG-L
通常価格(税別)： 20,743円 (税込価格：22,817円)

通常出荷日：1 日目

未確定：候補が12型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品仕様

旋削用バイトの使用イメージ

旋削用バイトの使用イメージ

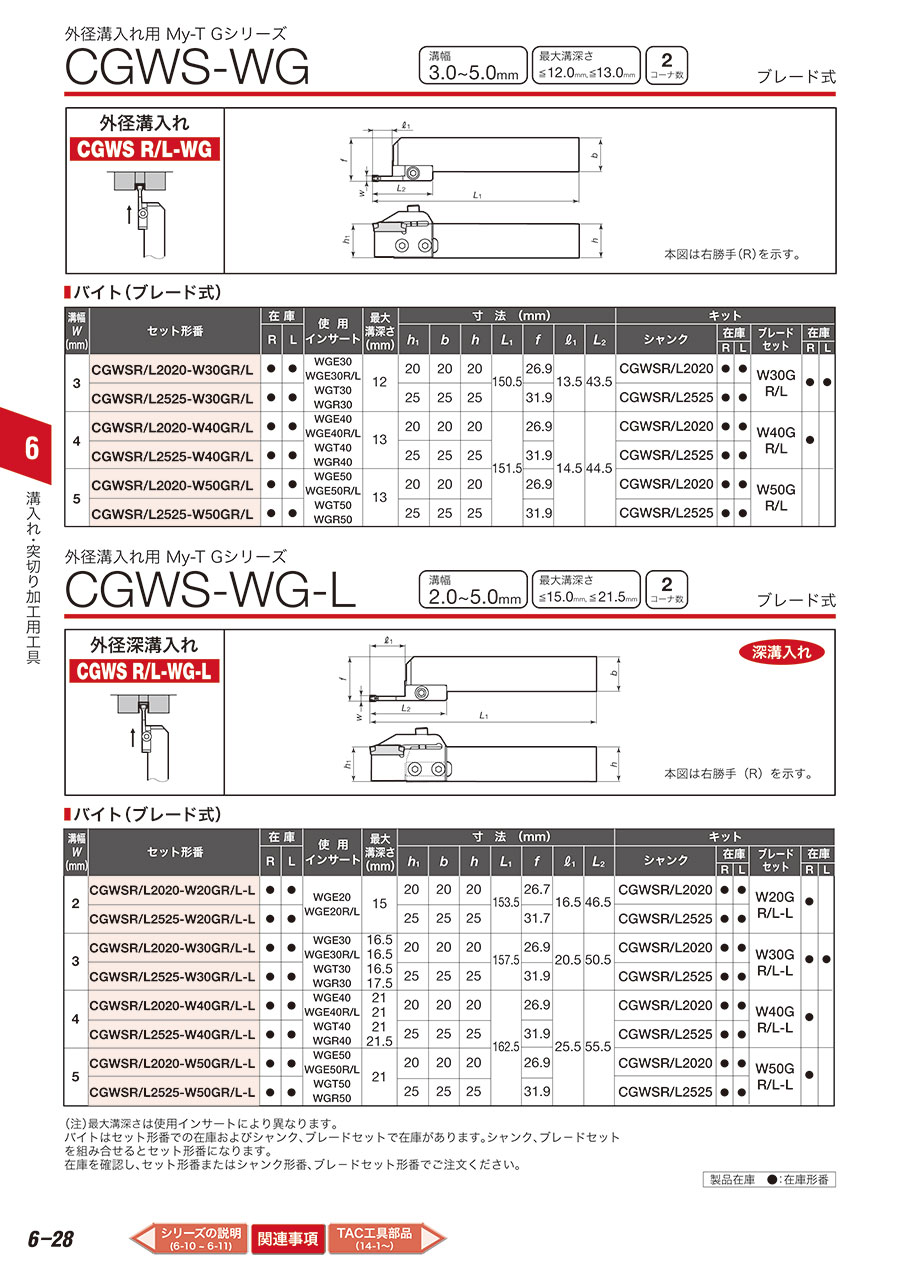

旋削用バイトの寸法図

旋削用バイトの寸法図

本図は右勝手（R）を示す。

型番R／LWarhbL1L2h1fl1
CGWSR2020-W30GRR3.0012.0020.020.0150.543.520.0026.9013.5
CGWSL2020-W30GLL3.0012.0020.020.0150.543.520.0026.9013.5
CGWSR2525-W30GRR3.0012.0025.025.0150.543.525.0031.9013.5
CGWSL2525-W30GLL3.0012.0025.025.0150.543.525.0031.9013.5
CGWSR2020-W40GRR4.0013.0020.020.0151.544.520.0026.9014.5
CGWSL2020-W40GLL4.0013.0020.020.0151.544.520.0026.9014.5
CGWSR2525-W40GRR4.0013.0025.025.0151.544.525.0031.9014.5
CGWSL2525-W40GLL4.0013.0025.025.0151.544.525.0031.9014.5
CGWSR2020-W50GRR5.0013.0020.020.0151.544.520.0026.9014.5
CGWSL2020-W50GLL5.0013.0020.020.0151.544.520.0026.9014.5
CGWSR2525-W50GRR5.0013.0025.025.0151.544.525.0031.9014.5
CGWSL2525-W50GLL5.0013.0025.025.0151.544.525.0031.9014.5

単位：mm
※右勝手のシャンクには右勝手のブレードを、左勝手のシャンクには左勝手のブレードをご使用ください。

型番リスト

表示件数
  • 1
    • 型番
    CGWSL2020-W30GL
    CGWSL2020-W40GL
    CGWSL2020-W50GL
    CGWSL2525-W30GL
    CGWSL2525-W40GL
    CGWSL2525-W50GL
    CGWSR2020-W30GR
    CGWSR2020-W40GR
    CGWSR2020-W50GR
    CGWSR2525-W30GR
    CGWSR2525-W40GR
    CGWSR2525-W50GR

    適合刃幅

    (mm)

    最大溝深さ

    (mm)

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    頭部

    (mm)

    刃先距離

    (mm)

    刃先高さ

    (mm)

    適合チップ

    適合モジュラーブレード

    		最小発注数量
    3
    12
    左
    20
    20
    150.5
    350-2449
    43.5
    26.9
    20
    WGE30、WGE30R/L、WGT30、WGR30
    W30GL
    1個
    4
    13
    左
    20
    20
    151.5
    350-2481
    44.5
    26.9
    20
    WGE40、WGE40R/L、WGT40、WGR40
    W40GL
    1個
    5
    13
    左
    20
    20
    151.5
    350-2520
    44.5
    26.9
    20
    WGE50、WGE50R/L、WGT50、WGR50
    W50GL
    1個
    3
    12
    左
    25
    25
    150.5
    711-4699
    43.5
    31.9
    25
    WGE30、WGE30R/L、WGT30、WGR30
    W30GL
    1個
    4
    13
    左
    25
    25
    151.5
    350-2759
    44.5
    31.9
    25
    WGE40、WGE40R/L、WGT40、WGR40
    W40GL
    1個
    5
    13
    左
    25
    25
    151.5
    350-2791
    44.5
    31.9
    25
    WGE50、WGE50R/L、WGT50、WGR50
    W50GL
    1個
    3
    12
    右
    20
    20
    150.5
    711-4745
    43.5
    26.9
    20
    WGE30、WGE30R/L、WGT30、WGR30
    W30GR
    1個
    4
    13
    右
    20
    20
    151.5
    711-4753
    44.5
    26.9
    20
    WGE40、WGE40R/L、WGT40、WGR40
    W40GR
    1個
    5
    13
    右
    20
    20
    151.5
    350-3101
    44.5
    26.9
    20
    WGE50、WGE50R/L、WGT50、WGR50
    W50GR
    1個
    3
    12
    右
    25
    25
    150.5
    350-3313
    43.5
    31.9
    25
    WGE30、WGE30R/L、WGT30、WGR30
    W30GR
    1個
    4
    13
    右
    25
    25
    151.5
    711-4818
    44.5
    31.9
    25
    WGE40、WGE40R/L、WGT40、WGR40
    W40GR
    1個
    5
    13
    右
    25
    25
    151.5
    350-3399
    44.5
    31.9
    25
    WGE50、WGE50R/L、WGT50、WGR50
    W50GR
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    20,743円
    ( 22,817円 )
    1日目
    20,743円
    ( 22,817円 )
    1日目
    20,743円
    ( 22,817円 )
    1日目
    21,690円
    ( 23,859円 )
    1日目
    21,690円
    ( 23,859円 )
    1日目
    21,690円
    ( 23,859円 )
    1日目
    20,743円
    ( 22,817円 )
    1日目
    20,743円
    ( 22,817円 )
    1日目
    20,743円
    ( 22,817円 )
    1日目
    21,690円
    ( 23,859円 )
    1日目
    21,690円
    ( 23,859円 )
    1日目
    21,690円
    ( 23,859円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    溝幅3.0～5.0mmの旋削用バイト。
    【特長】
    ・ブレード式。
    【用途】
    ・外径溝入れ用。

    ご注意

    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
