外径溝入れ用バイト My-T CGDシリーズ CGWS-CGD

カタログ

通常単価(税別): 17,889円～22,421円

税込単価: 19,678円～24,663円

通常出荷日：1日目

CGWSR／L-CGDシリーズのバイト。【特長】・溝幅2.0～8.0mm。・縦形S。【用途】・外径溝入...

ホルダ本体には、チップは付属しておりません。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が22型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

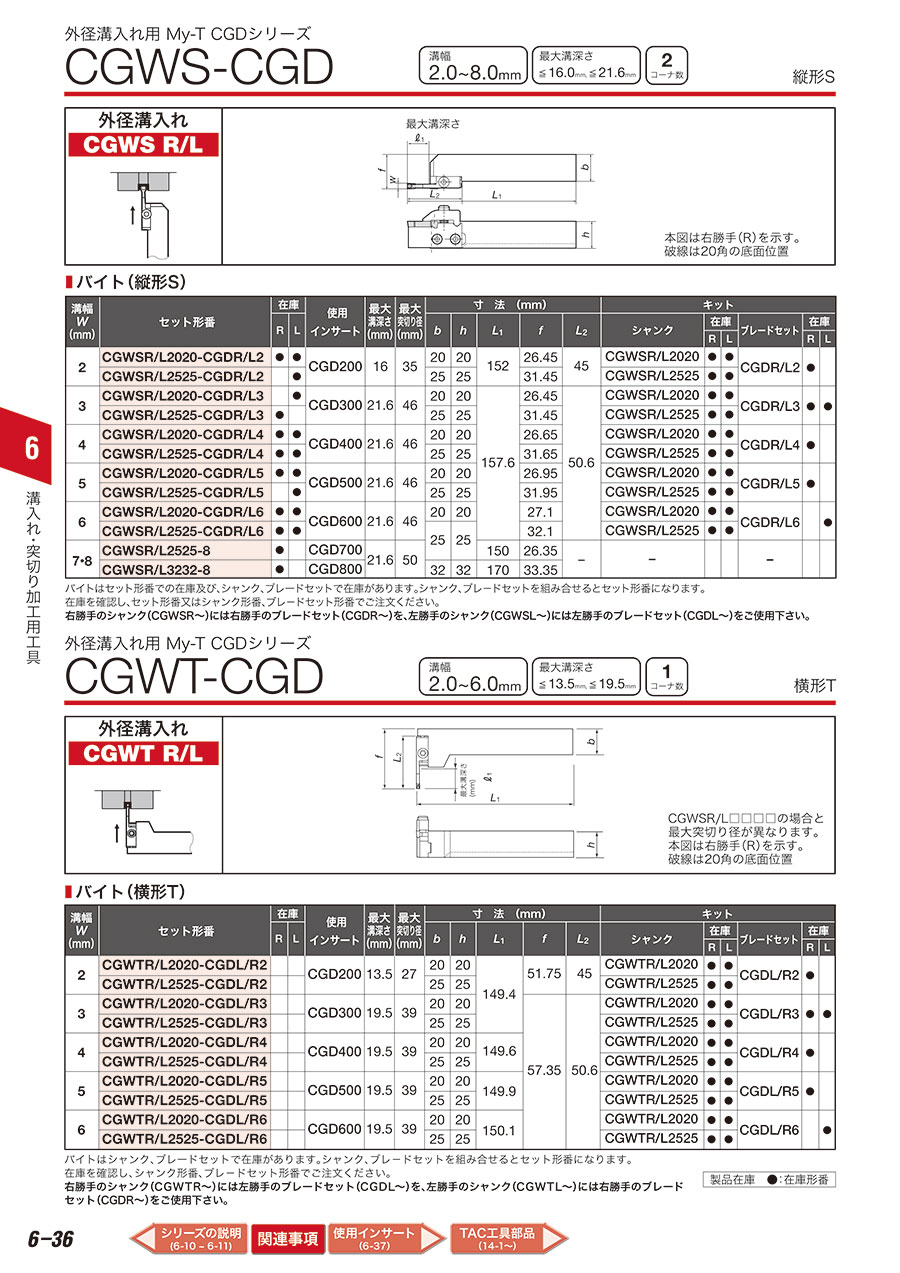

外径溝入れ用バイト CGWSR／L-CGDの仕様

CGWSR／L-CGDの寸法図

CGWSR／L-CGDの使用イメージ

本図は右勝手（R）を示し、破線は20mm角シャンクを示す。

形番	R／L	W	Dmax	ar	h	b	L1	L2	L3	h1	f
CGWSR2020-CGDR2	R	2	35.0	16.00	20.0	20.0	152.0	45.0	48.5	20.00	26.45
CGWSL2020-CGDL2	L	2	35.0	16.00	20.0	20.0	152.0	45.0	48.5	20.00	26.45
CGWSR2525-CGDR2	R	2	35.0	16.00	25.0	25.0	152.0	45.0	0.0	25.00	31.45
CGWSL2525-CGDL2	L	2	35.0	16.00	25.0	25.0	152.0	45.0	0.0	25.00	31.45
CGWSR2020-CGDR3	R	3	46.0	21.60	20.0	20.0	157.6	50.6	54.1	20.00	26.45
CGWSL2020-CGDL3	L	3	46.0	21.60	20.0	20.0	157.6	50.6	54.1	20.00	26.45
CGWSR2525-CGDR3	R	3	46.0	21.60	25.0	25.0	157.6	50.6	0.0	25.00	31.45
CGWSL2525-CGDL3	L	3	46.0	21.60	25.0	25.0	157.6	50.6	0.0	25.00	31.45
CGWSR2020-CGDR4	R	4	46.0	21.60	20.0	20.0	157.6	50.6	54.1	20.00	26.65
CGWSL2020-CGDL4	L	4	46.0	21.60	20.0	20.0	157.6	50.6	54.1	20.00	26.65
CGWSR2525-CGDR4	R	4	46.0	21.60	25.0	25.0	157.6	50.6	0.0	25.00	31.65
CGWSL2525-CGDL4	L	4	46.0	21.60	25.0	25.0	157.6	50.6	0.0	25.00	31.65
CGWSR2020-CGDR5	R	5	46.0	21.60	20.0	20.0	157.6	50.6	54.1	20.00	26.95
CGWSL2020-CGDL5	L	5	46.0	21.60	20.0	20.0	157.6	50.6	54.1	20.00	26.95
CGWSR2525-CGDR5	R	5	46.0	21.60	25.0	25.0	157.6	50.6	0.0	25.00	31.95
CGWSL2525-CGDL5	L	5	46.0	21.60	25.0	25.0	157.6	50.6	0.0	25.00	31.95
CGWSR2020-CGDR6	R	6	46.0	21.60	20.0	20.0	157.6	50.6	54.1	20.00	27.10
CGWSL2020-CGDL6	L	6	46.0	21.60	20.0	20.0	157.6	50.6	54.1	20.00	27.10
CGWSR2525-CGDR6	R	6	46.0	21.60	25.0	25.0	157.6	50.6	0.0	25.00	32.10
CGWSL2525-CGDL6	L	6	46.0	21.60	25.0	25.0	157.6	50.6	0.0	25.00	32.10
CGWSR2525-8	R	7／8	50.0	21.60	25.0	25.0	150.0	0.0	0.0	25.00	26.35
CGWSR3232-8	R	7／8	50.0	21.60	32.0	32.0	170.0	0.0	0.0	32.00	33.35

単位：mm
※右勝手のシャンク（CGWSR...）には右勝手のブレードセット（CGDR...）を、左勝手のシャンク（CGWSL...）には左勝手のブレードセット（CGDL...）をご使用下さい。
