タンガロイ

中心刃付き小径多目的加工用柄付きカッタ EVH

中心刃付き小径多目的加工用柄付きカッタ EVH
通常単価(税別)
24,966円～28,908円
税込単価
27,463円～31,799円
通常出荷日：1日目

ねじ止め式 多機能エンドミル 中心刃付き リード角：90°。【特長】・中心刃付きで、ドリル加工が可能な...

詳細を確認
  • カッタ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

1本の工具で側面削り・溝加工・穴加工など、多彩な加工に対応する中心刃付き多機能エンドミル
中心刃付き小径多目的加工用柄付きカッタ EVH 特長1

特長

商品画像

商品画像

従来機構

従来機構

クランプ剛性アップ
  • クランプ剛性アップ
  • ボディ剛性アップ
超硬工具協会（JCTMA）環境認定製品

超硬工具協会（JCTMA）環境認定製品

中心刃付きにより、幅広い加工に対応。
  • 中心刃付きにより、幅広い加工に対応。
  • 様々な加工を1本の工具に集約可能。
構造および部品構成

構造および部品構成

EVH加工形態
加工形態

加工形態

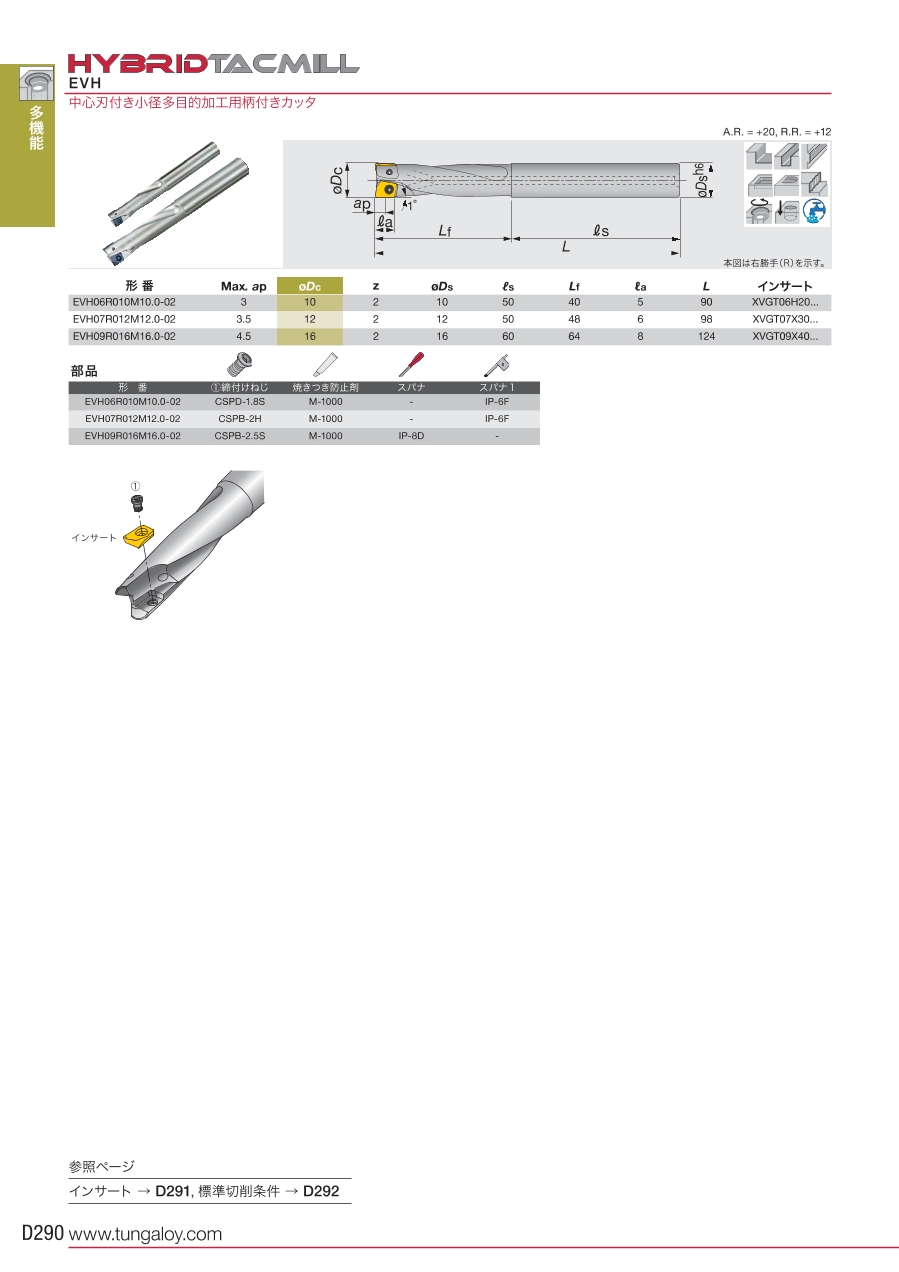

外形図



推奨切削条件

推奨切削条件表

中心刃付き小径多目的加工用柄付きカッタ切削条件表

(注)

  • 溝加工やポケット加工などの切りくずが滞留しやすい場合には、切りくずの噛み込みを防止するためにエアブローを用いて切りくずを除去してください。
  • アルミニウム合金の加工などで切れ刃に激しい溶着が発生する場合には、水溶性切削油をご使用ください。
  • 鋳肌などの切り込み変動がある場合や断続部の多い被削材を加工する場合には、送り速度と送りを1/2～2/3程度におさえてください。
  • 工具の突き出し長さは必要最小限にしてください。突き出しが長い場合には、びびりが発生しやすくなりますので回転速度と送り速度を下げてご使用ください。
  • 機械、被削材の剛性、主軸の出力などにより、加工条件は制限されます。条件設定は標準切削条件の1/2程度から徐々にアップし、機械の動力、振動などを見極めてご使用ください。

型番リスト

表示件数
  • 1
    • 型番
    EVH06R010M10.0-02
    EVH07R012M12.0-02
    EVH09R016M16.0-02

    刃径 D

    (φ)

    全長 (L)

    (mm)

    シャンク径 (d)

    (mm)

    最大切り込み深さ (Ad)

    (mm)

    首下長（ℓ1）

    (mm)

    適合インサート

    寸法 ℓs

    (mm)

    トラスココード

    寸法 最大刃長ℓa

    (mm)

    締付けねじ(標準締付トルク)

    スパナ

    		最小発注数量
    10
    90
    10
    3
    40
    XVGT06H205□□-□□
    50
    350-8501
    5
    CSPD-1.8S (0.7N・m)
    IP-6F
    1個
    12
    98
    12
    3.5
    48
    XVGT07X305□□-□□
    50
    350-8510
    6
    CSPB-2H (0.7N・m)
    IP-6F
    1個
    16
    124
    16
    4.5
    64
    XVGT09X405□□-□□
    60
    350-8528
    8
    CSPB-2.5S (1.3N・m)
    IP-8D
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    24,966円
    ( 27,463円 )
    1日目
    26,070円
    ( 28,677円 )
    1日目
    28,908円
    ( 31,799円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ねじ止め式 多機能エンドミル 中心刃付き リード角：90°。
    【特長】
    ・中心刃付きで、ドリル加工が可能な多機能エンドミル。
    【用途】
    ・彫りこみ、溝入れ、繰り広げ等汎用的な部品加工用。

    ご注意

    • カッタ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
