タンガロイ

平面加工用カッタ TAW13形

平面加工用カッタ TAW13形
通常単価(税別)
30,370円～86,160円
税込単価
33,407円～94,776円
通常出荷日：1日目

ねじ止め式 平面加工用ボアタイプカッタ リード角：45°。【特長】・四角形4コーナ仕様インサート採用。...

詳細を確認
  • カッタ本体には、チップは付属しておりません。
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
詳細を確認
未確定：候補が13型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

シュミレーション解析により高剛性と低抵抗・軽量化を実現。

平面加工用カッタ TAW13形 製品仕様01

荷重の伝達経路解析



■抜群の低抵抗と信頼の耐欠損性

平面加工用カッタ TAW13形 製品仕様02


耐欠損性比較

平面加工用カッタ TAW13形 製品仕様03

切削抵抗比較

平面加工用カッタ TAW13形 製品仕様04

■高能率

  • ボディ設定は標準刃・多刃・超多刃（受注生産）を設定。
  • CA45°タイプT/EAW13形には、高送り専用チップHJ形を設定。従来品の1.5倍～2倍の送りを実現。
平面加工用カッタ TAW13形 製品仕様05

1.5～2.0倍
HJ形は切込み角30°の切れ刃により、通常の切込み角45°チップに比べ、切り取り厚さが薄く、切れ刃単位当りの負荷を減少。
高送り時の耐欠損性に優れ、高能率な加工を実現します。



■高精度

  • ボディへの正面振れ・外周振れ精度を大幅に向上。加工面品位を大幅に向上。


■高機能ボディ

  • スピンドルスルー対応のエア穴を採用。
    切りくず除法、アルミニウム切削時の刃先への確実な給油が可能。（※φ125以下）
  • 特殊表面処理により耐腐食性と耐擦過性を向上。

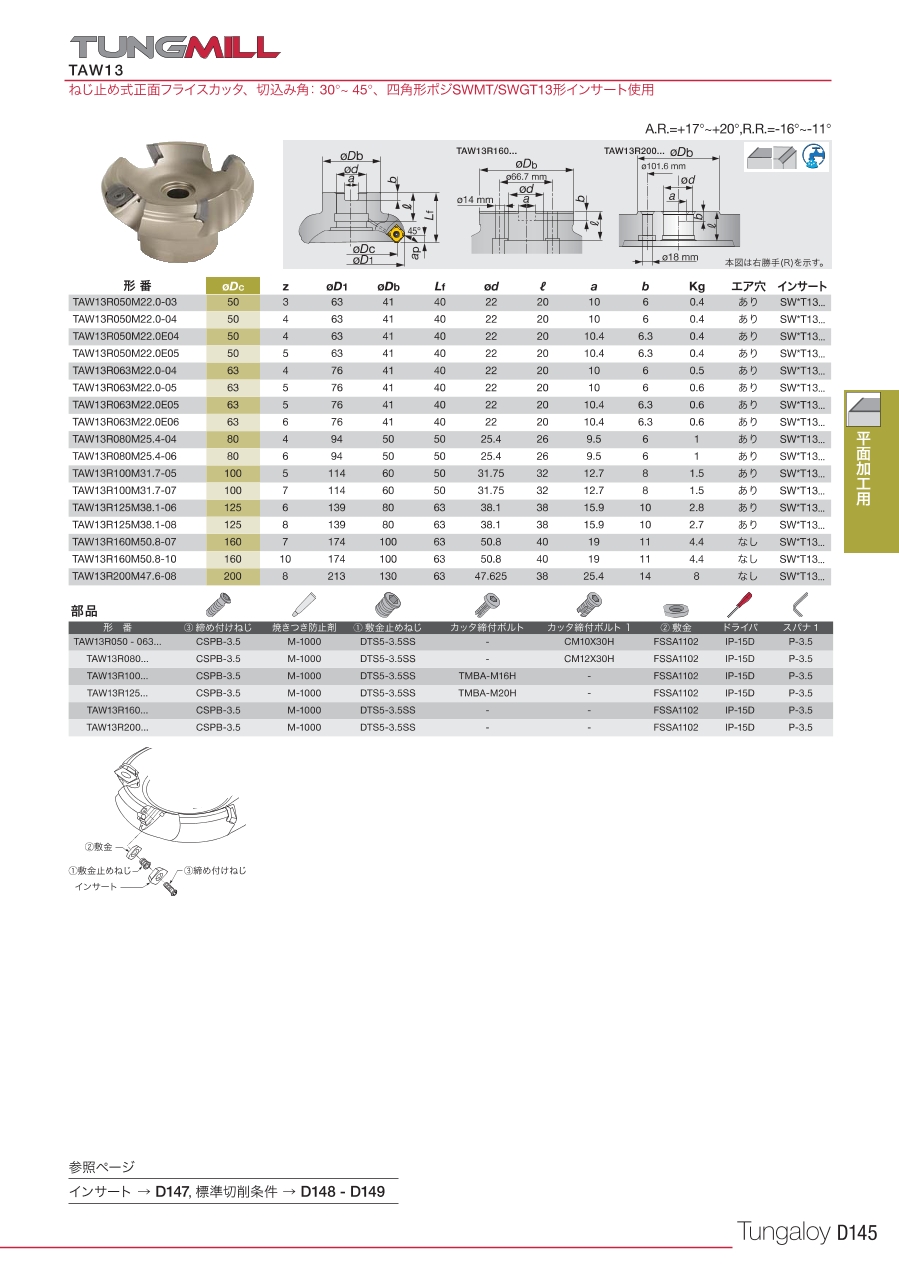

外形図

平面加工用カッタ TAW13形 外形図01

最大切込み：5mm
すくい角：A.R.+17°～20°R.R.-16°～11°

型番リスト

表示件数
  • 1
    • 型番
    TAW13R050M22.0-03
    TAW13R050M22.0-04
    TAW13R063M22.0-04
    TAW13R063M22.0-05
    TAW13R080M25.4-04
    TAW13R080M25.4-06
    TAW13R100M31.7-05
    TAW13R100M31.7-07
    TAW13R125M38.1-06
    TAW13R125M38.1-08
    TAW13R160M50.8-07
    TAW13R160M50.8-10
    TAW13R200M47.6-08

    刃径 D

    (φ)

    全長 (L)

    (mm)

    刃数

    (枚)

    首下長（ℓ1）

    (mm)

    エア穴

    寸法 Φd

    (mm)

    寸法 ΦD1

    (mm)

    寸法 ℓ

    (mm)

    寸法 b

    (mm)

    寸法 a

    (mm)

    トラスココード

    CADデータ有無

    (2D/3D)

    仕様

    カッタ締付けボルト

    		最小発注数量
    50
    40
    3
    40
    あり
    22
    63
    20
    6
    10
    350-7335
    2D
    標準刃数
    CM10×30H
    1個
    50
    40
    4
    40
    あり
    22
    63
    20
    6
    10
    350-7343
    2D
    多刃
    CM10×30H
    1個
    63
    40
    4
    40
    あり
    22
    76
    20
    6
    10
    350-7351
    2D
    標準刃数
    CM10×30H
    1個
    63
    40
    5
    40
    あり
    22
    76
    20
    6
    10
    350-7360
    2D
    多刃
    CM10×30H
    1個
    80
    50
    4
    50
    あり
    25.4
    94
    26
    6
    9.5
    350-7378
    2D
    標準刃数
    CM12×30H
    1個
    80
    50
    6
    50
    あり
    25.4
    94
    26
    6
    9.5
    350-7386
    2D
    多刃
    CM12×30H
    1個
    100
    50
    5
    50
    あり
    31.75
    114
    32
    8
    12.7
    350-7394
    2D
    標準刃数
    TMBA-M16H
    1個
    100
    50
    7
    50
    あり
    31.75
    114
    32
    8
    12.7
    350-7408
    2D
    多刃
    TMBA-M16H
    1個
    125
    63
    6
    63
    あり
    38.1
    139
    38
    10
    15.9
    350-7416
    2D
    標準刃数
    TMBA-M20H
    1個
    125
    63
    8
    63
    あり
    38.1
    139
    38
    10
    15.9
    350-7424
    2D
    多刃
    TMBA-M20H
    1個
    160
    63
    7
    63
    なし
    50.8
    174
    40
    11
    19
    350-7432
    2D/3D
    標準刃数
    -
    1個
    160
    63
    10
    63
    なし
    50.8
    174
    40
    11
    19
    350-7441
    2D
    多刃
    -
    1個
    200
    63
    8
    63
    なし
    47.625
    213
    38
    14
    25.4
    350-7459
    2D
    標準刃数
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    30,370円
    ( 33,407円 )
    1日目
    33,150円
    ( 36,465円 )
    1日目
    33,150円
    ( 36,465円 )
    1日目
    35,770円
    ( 39,347円 )
    1日目
    37,230円
    ( 40,953円 )
    1日目
    48,760円
    ( 53,636円 )
    1日目
    47,430円
    ( 52,173円 )
    1日目
    59,240円
    ( 65,164円 )
    1日目
    57,100円
    ( 62,810円 )
    1日目
    69,730円
    ( 76,703円 )
    1日目
    65,450円
    ( 71,995円 )
    1日目
    86,160円
    ( 94,776円 )
    1日目
    73,870円
    ( 81,257円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ねじ止め式 平面加工用ボアタイプカッタ リード角：45°。
    【特長】
    ・四角形4コーナ仕様インサート採用。
    ・汎用型のMJタイプ、切れ味の良いMLタイプ、アルミ用AJタイプ、高送り用HJタイプなどを設定。
    ・種々のチップブレーカを設定。
    【用途】
    ・荒加工から仕上げ加工まで幅広く対応。

    ご注意

    • カッタ本体には、チップは付属しておりません。
    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
