タンガロイ

ねじ止め式超高送りカッタ TXP

カタログ

通常単価(税別): 44,026円～142,091円

税込単価: 48,429円～156,300円

通常出荷日：1日目

鋼、鋳鉄、ステンレス、高硬度材の高送り加工に最適なフラッシュミル。【特長】・ねじ止め式。・超高送り加工...

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

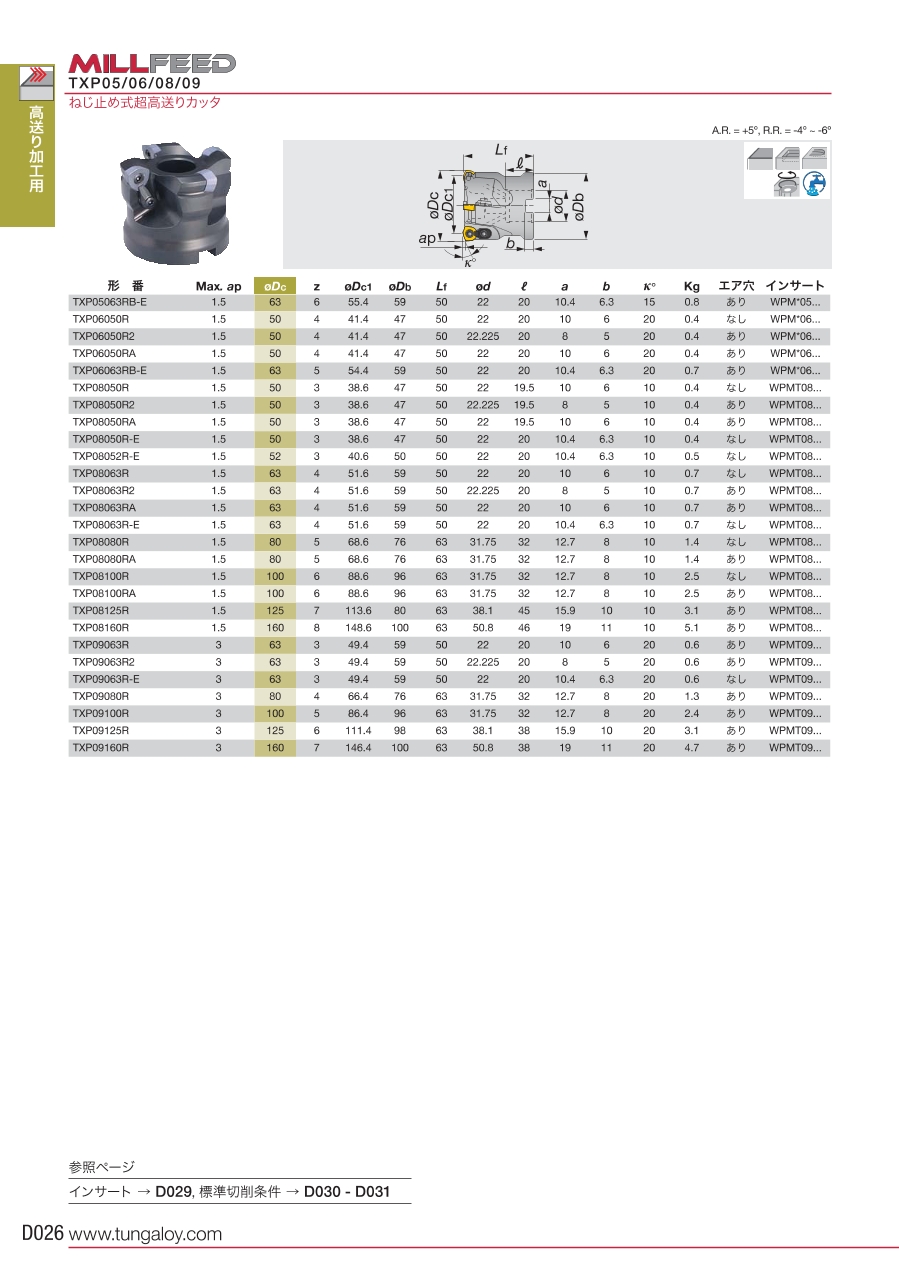

外形図

超高送り TACフラッシュミル TXPの外形図

TXP ※図はエア穴仕様です。

カッタ締付けボルト

超高送り TACフラッシュミル TXPの仕様

ボアタイプ
すくい角：A.R. +5゜、R.R. -4～-6゜
TXP05／06／09：K=20゜
TXP08：K=10゜

形番	刃数	寸法（mm）								重量（kg）	エア穴	使用インサート	カッタ締付ボルト
形番	刃数	φD_c	有効径 φD_c1	l	L_f	b	a	φd	φD_b	重量（kg）	エア穴	使用インサート	形番	図
TXP06050RA	4	50	41.4	20	50	6	10	22	47	0.4	あり	WPM□06X415ZPR（-□□□）	CM10X30H	2
TXP06050R						6	10	22			なし		CM10X30	5
TXP06050R2						5	8	22.225			あり		CM10X30H	2
TXP08050RA	3	50	38.6	19.5	50	6	10	22	47	0.4	あり	WPMT080615Z□R（-□□□）	FSHM10-40H	1
TXP08050R						6	10	22			なし		FSHM10-40	4
TXP08050R2						5	8	22.225			あり		FSHM10-40H	1
TXP08063RA	4	63	51.6	20		6	10	22	59	0.7	あり		CM10X30H	2
TXP08063R						6	10	22			なし		CM10X30	5
TXP08063R2						5	8	22.225			あり		CM10X30H	2
TXP08080RA	5	80	68.6	32	63	8	12.7	31.75	76	1.4	あり		CM16X40H	2
TXP08080R	5	80	68.6	32					76	1.4	なし		CM16X40	5
TXP08100RA	6	100	88.6	32					96	2.5	あり		CM16X40H	2
TXP08100R	6	100	88.6	32					96	2.5	なし		CM16X40	5
TXP08125R	7	125	113.6	45		10	15.9	38.1	80	3.1	あり		TMBA-M20H	3
TXP08160R	8	160	148.6	46		11	19	50.8	100	5.1	あり		TMBA-M24H	3
TXP09063R	3	63	49.4	20	50	6	10	22	59	0.6	あり	WPMT090725Z□R（-□□□）	CM10×30H	2
TXP09063R2	3	63	49.4	20	50	5	8	22.225	59	0.6	あり		CM10×30H	2
TXP09080R	4	80	66.4	32	63	8	12.7	31.75	76	1.3	あり		CM16×40H	2
TXP09100R	5	100	86.4	32	63	8	12.7	31.75	96	2.4	あり		CM16×40H	2
TXP09125R	6	125	111.4	38	63	10	15.9	38.1	98	3.1	あり		TMBA-M20H	3
TXP09160R	7	160	146.4	38	63	11	19	50.8	100	4.7	あり		TMBA-M24H	3

型番リスト

表示件数

型番

刃径 D

(φ)

全長 (L)

(mm)

刃数

(枚)

最大切り込み深さ (Ad)

(mm)

首下長（ℓ1）

(mm)

エア穴

寸法 Φd

(mm)

適合インサート

締付けねじ

寸法 ℓ

(mm)

寸法 b

(mm)

寸法 a

(mm)

寸法 ΦDb

(mm)

寸法 ΦDc1

(mm)

トラスココード

クランプセット

ドライバ

カッタ締付けボルト

スパナ

最小発注数量

50	50	4	1.5	50	あり	22.225	WPM□06X415ZPR (-□□□)	CSPB-4S	20	5	8	47	41.4	825-4005	CSY-15	IP-15D	CM10X30H	IP-15D	1個
50	50	4	1.5	50	あり	22	WPM□06X415ZPR (-□□□)	CSPB-4S	20	6	10	47	41.4	825-4006	CSY-15	IP-15D	CM10X30H	IP-15D	1個
50	50	3	1.5	50	なし	22	WPMT080615Z□R (-□□□)	CSTB-5	19.5	6	10	47	38.6	350-7947	CSX20	T-20T	FSHM10-40	T-20T	1個
50	50	3	1.5	50	あり	22	WPMT080615Z□R (-□□□)	CSTB-5	19.5	6	10	47	38.6	825-4008	CSX20	T-20T	FSHM10-40H	T-20T	1個
63	50	4	1.5	50	なし	22	WPMT080615Z□R (-□□□)	CSTB-5	20	6	10	59	51.6	825-4009	CSX20	T-20T	CM10X30	T-20T	1個
63	50	4	1.5	50	あり	22	WPMT080615Z□R (-□□□)	CSTB-5	20	6	10	59	51.6	825-4011	CSX20	T-20T	CM10X30H	T-20T	1個
80	63	5	1.5	63	なし	31.75	WPMT080615Z□R (-□□□)	CSTB-5	32	8	12.7	76	68.6	825-4012	CSX20	T-20T	CM16X40	T-20T	1個
100	63	6	1.5	63	なし	31.75	WPMT080615Z□R (-□□□)	CSTB-5	32	8	12.7	96	88.6	825-4014	CSX20	T-20T	CM16X40	T-20T	1個
63	50	3	3	50	あり	22	WPMT090725Z□R (-□□□)	CSPB-5	20	6	10	59	49.4	825-4018	CSY-20	IP-20T	CM10X30H	IP-20T	1個
63	50	3	3	50	あり	22.225	WPMT090725Z□R (-□□□)	CSPB-5	20	5	8	59	49.4	825-4019	CSY-20	IP-20T	CM10X30H	IP-20T	1個
80	63	4	3	63	あり	31.75	WPMT090725Z□R (-□□□)	CSPB-5	32	8	12.7	76	66.4	825-4020	CSY-20	IP-20T	CM16X40H	IP-20T	1個
160	63	7	3	63	あり	50.8	WPMT090725Z□R (-□□□)	CSPB-5	38	11	19	100	146.4	825-4023	CSY-20	IP-20T	TMBA-M24H	IP-20T	1個

通常単価(税別) (税込単価)	通常出荷日

60,136円 ( 66,150円 )	1日目
60,136円 ( 66,150円 )	1日目
47,823円 ( 52,605円 )	1日目
49,070円 ( 53,977円 )	1日目
61,318円 ( 67,450円 )	1日目
62,352円 ( 68,587円 )	1日目
94,488円 ( 103,937円 )	1日目
128,486円 ( 141,335円 )	1日目
44,026円 ( 48,429円 )	1日目
44,026円 ( 48,429円 )	1日目
75,344円 ( 82,878円 )	1日目
142,091円 ( 156,300円 )	1日目

詳細情報

基本情報

基本情報

鋼、鋳鉄、ステンレス、高硬度材の高送り加工に最適なフラッシュミル。
【特長】
・ねじ止め式。
・超高送り加工用。
・ボアタイプ。
・カッタリード角：20°。
・工具径：Φ50～160（直径50～160mm）。
【用途】
・正面加工、切り込み加工、斜め送り加工、ヘリカル加工に。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ねじ止め式超高送りカッタ TXPのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ねじ止め式超高送りカッタ TXP	ねじ止め式高送り加工用ボアタイプカッタ TXWX03	ねじ止め式高送り加工用柄付きカッタ EXLS	ねじ止め式高送り加工用柄付きカッタ EXN06	ねじ止め式高送り加工用柄付きカッタ EXWX03	ねじ止め式高送り加工用ボアタイプカッタ TXWX06
メーカー	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ
通常価格	44,026円-	54,694円 -	19,134円 -	39,504円 -	31,076円 -	45,081円 -
通常出荷日	1日目	2日目	1日目	1日目	2日目	2日目
加工用途	平面	平面 / 側面 / 溝 / 突っ込み(Z送り) / 傾斜切り込み / バーチカル / その他	平面 / 側面 / 溝 / 傾斜切り込み / その他	平面 / 溝 / 傾斜切り込み / バーチカル	平面 / 側面 / 溝 / 突っ込み(Z送り) / 傾斜切り込み / バーチカル / その他	平面 / 側面 / 溝 / 突っ込み(Z送り) / 傾斜切り込み / バーチカル / その他
被削材	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / チタン	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / チタン	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / チタン	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / チタン	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン
取付け方法	アーバー	アーバー	柄付きタイプ	柄付きタイプ	柄付きタイプ	アーバー
適応チップ材種	超硬コート	超硬コート	超硬コート	超硬コート	超硬コート	超硬コート
加工用途詳細	高送り加工	彫込み/ヘリカル/穴繰広げ	彫込み/R/ヘリカル/倣い	高送り加工	彫込み/ヘリカル/穴繰広げ	彫込み/ヘリカル/穴繰広げ
