タンガロイ

ディンプル付きセラミックインサート用C形 ダブルクランプ式 CHSNR

ディンプル付きセラミックインサート用C形 ダブルクランプ式 CHSNR CHSNR2525M0507-RD
通常単価(税別)
16,796円
税込単価
18,476円
通常出荷日：1日目

外径・端面切削用 ネガ【商品仕様】・推奨締付トルク：4.0N.m

  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

型番:

CHSNR2525M0507-RD
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

CHSNR2525M0507-RDの仕様・寸法情報

加工用途
外径 / 端面 / 面取り
適合チップ形状
H（120°正六角形）
適合チップ逃げ角
ネガ0°（N）
適合チップ切れ刃長
05
勝手
右
切込み角
S：45°（オフセットあり）
クランプ方式
ダブルクランプ(D)
シャンク高さ(mm)
25
シャンク幅(mm)
25
全長(mm)
150
シャンク材質
鋼
CAM・工具管理ソフト用データ
zoller
トラスココード
711-1631
CADデータ有無(2D/3D)
2D/3D
適合チップ
HN□D0507□□
クランプ駒
CCP4-A
クランプねじ
CCS4-A
シート止めねじ
BH-40050-A
スパナ
P-3、P-4
基準コーナーR（ノーズR）
1.2
推奨締付けトルク(N・ｍ)
4
シャンク断面H/B
25
シート
CH44-A
-
-

商品情報

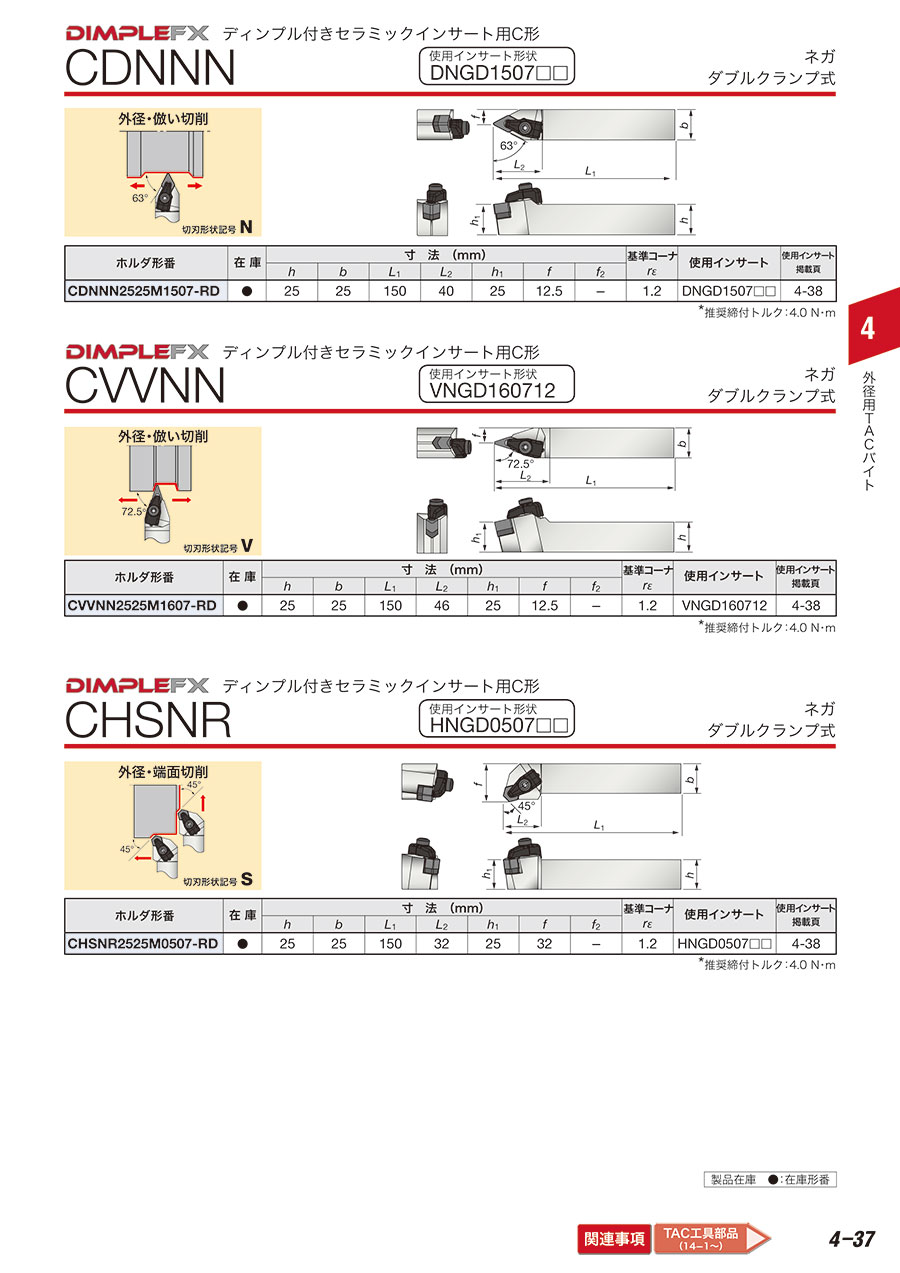

外形図

型番リスト

表示件数
  • 1
    • 型番
    CHSNR2525M0507-RD
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    16,796円
    ( 18,476円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    外径・端面切削用 ネガ
    【商品仕様】
    ・推奨締付トルク：4.0N.m

    ご注意

    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ディンプル付きセラミックインサート用C形 ダブルクランプ式 CHSNRの型番CHSNR2525M0507-RDのページです。 型番CHSNR2525M0507-RDに関する仕様情報を記載しております。
