タンガロイ

ターニングA ワン・ダブル式 DTGNR/L

カタログ

通常単価(税別): 11,974円～12,588円

税込単価: 13,171円～13,847円

通常出荷日：1日目

ワン・ダブル式のバイト。【特長】・アプローチ角91°。・使用インサート：ネガ正三角形。【用途】・外径切...

CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

タンガロイ

通常出荷日：在庫品1日目

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

DTGNR／Lの寸法図

本図は右勝手（R）を示す。

DTGNR／Lの使用イメージ

形番	R／L	h	b	L1	L2	h1	f	f2	re
DTGNR2020K16	R	20.0	20.0	125.0	21.0	20.00	25.00	16.00	0.80
DTGNL2020K16	L	20.0	20.0	125.0	21.0	20.00	25.00	16.00	0.80
DTGNR2525M16	R	25.0	25.0	150.0	21.0	25.00	32.00	21.00	0.80
DTGNL2525M16	L	25.0	25.0	150.0	21.0	25.00	32.00	21.00	0.80
DTGNR2525M22	R	25.0	25.0	150.0	28.0	25.00	32.00	25.00	0.80
DTGNL2525M22	L	25.0	25.0	150.0	28.0	25.00	32.00	25.00	0.80

単位：mm
57形ブレーカは不可

型番リスト

表示件数

型番

適合チップ切れ刃長

勝手

シャンク高さ

(mm)

シャンク幅

(mm)

全長

(mm)

トラスココード

CADデータ有無

(2D/3D)

適合チップ

クランプ駒

クランプねじ

スパナ

シャンク断面H/B

シート

最小発注数量

16	左	20	20	125	350-4093	2D	TN□□1604□□	DCPM-33	DLCS33	P-2.5、P-3	20	LST317	1個
16	左	25	25	150	350-4107	2D	TN□□1604□□	DCPM-33	DLCS33	P-2.5、P-3	25	LST317	1個
22	左	25	25	150	350-4115	3D	TN□□2204□□	DCPM-43	DLCS43	P-3、P-4	25	LST42	1個
16	右	20	20	125	350-4123	2D	TN□□1604□□	DCPM-33	DLCS33	P-2.5、P-3	20	LST317	1個
16	右	25	25	150	350-4131	2D	TN□□1604□□	DCPM-33	DLCS33	P-2.5、P-3	25	LST317	1個
22	右	25	25	150	350-4140	3D	TN□□2204□□	DCPM-43	DLCS43	P-3、P-4	25	LST42	1個

通常単価(税別) (税込単価)	通常出荷日

11,974円 ( 13,171円 )	1日目
12,564円 ( 13,820円 )	1日目
12,564円 ( 13,820円 )	1日目
11,974円 ( 13,171円 )	1日目
12,588円 ( 13,847円 )	1日目
12,564円 ( 13,820円 )	1日目

詳細情報

基本情報

基本情報

ワン・ダブル式のバイト。
【特長】
・アプローチ角91°。
・使用インサート：ネガ正三角形。
【用途】
・外径切削用。

ご注意

CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

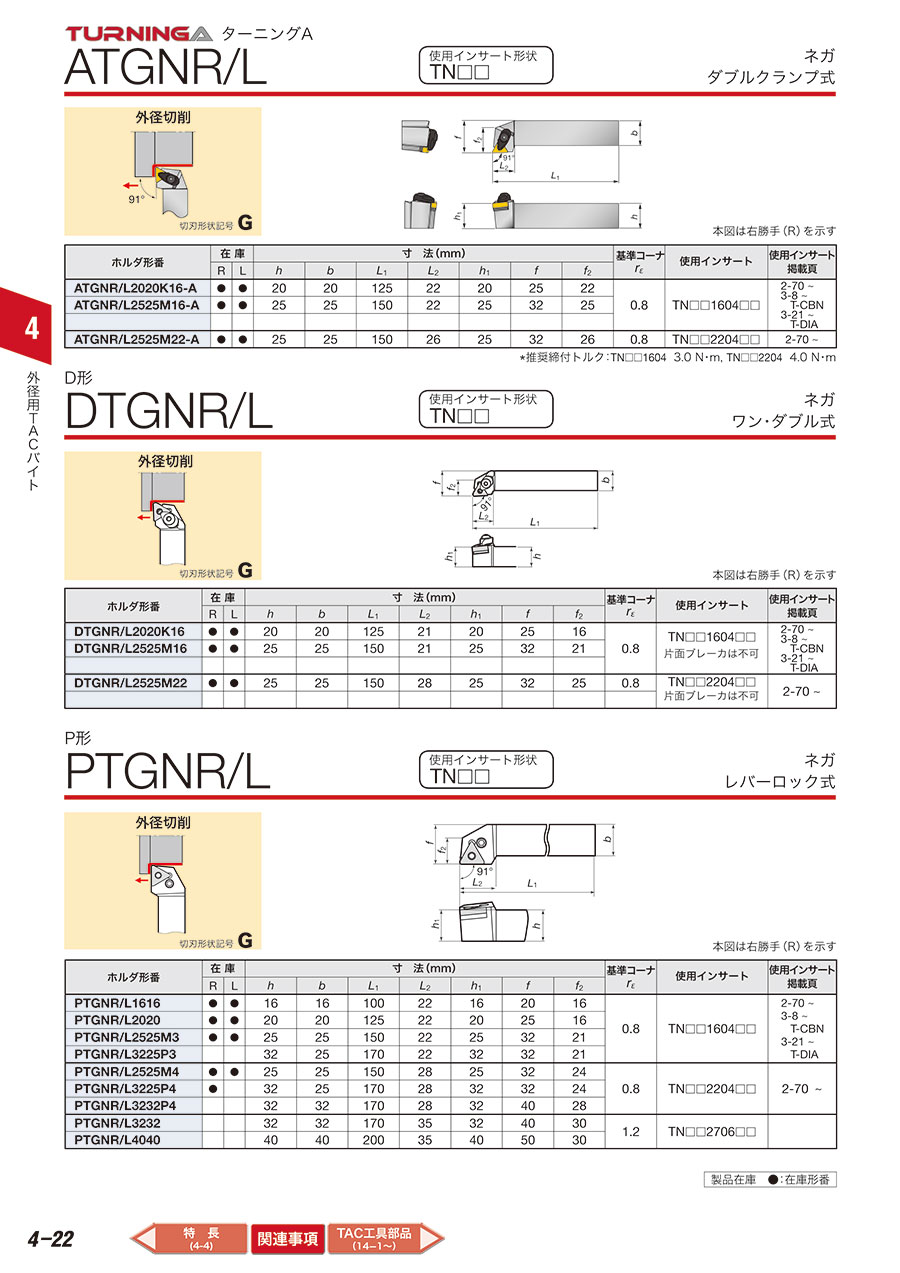

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ターニングA ワン・ダブル式 DTGNR/Lのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ターニングA ワン・ダブル式 DTGNR/L	ターニングA ワン・ダブル式 DSSNR/L	ターニングA ワン・ダブル式 DTFNR/L	ターニングA ワン・ダブル式 DSBNR/L	ターニングA ワン・ダブル式 DSDNN	ターニングA ワン・ダブル式 DRGNR/L
メーカー	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ	タンガロイ
通常価格	11,974円-	11,998円 -	11,974円 -	11,974円 -	11,998円 -	12,564円
通常出荷日	1日目	1日目	1日目	1日目	1日目	1日目
加工用途	外径	外径 / 端面 / 面取り	端面	外径	外径 / 面取り	外径 / 倣い
適合チップ形状	T（三角形）	S（四角形）	T（三角形）	S（四角形）	S（四角形）	R（円形）
適合チップ逃げ角	ネガ0°（N）	ネガ0°（N）	ネガ0°（N）	ネガ0°（N）	ネガ0°（N）	ネガ0°（N）
切込み角	G：90°（オフセットあり）	S：45°（オフセットあり）	F：90°（オフセットあり）	B：75°（オフセットなし）	D：45°（オフセットなし）	G：90°（オフセットあり）
クランプ方式	ダブルクランプ(D)	ダブルクランプ(D)	ダブルクランプ(D)	ダブルクランプ(D)	ダブルクランプ(D)	ダブルクランプ(D)
