住友電工ハードメタル

SEC-D型バイト DDJN-J型

SEC-D型バイト DDJN-J型
通常単価(税別)
23,869円～25,694円
税込単価
26,256円～28,263円
通常出荷日：3日目

クランプスルー方式の内部給油対応ホルダで切りくず処理性能と工具寿命を向上します。

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • ホルダ本体には、チップ、敷板用レンチは付属しておりません。
未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

  • クランプスルー方式の内部給油対応ホルダで切りくず処理性能と工具寿命を向上
  • 近距離から刃先近傍に確実にクーラントを供給
  • 逃げ面からも給油することで逃げ面摩耗を抑制
  • ダブルクランプ方式で高い剛性・インデックス精度を実現

外形図

SEC-D型バイト DDJN-J型 外形図

本図は右勝手（R）を示す。

使用方法・使用事例

使用方法

ホースとコネクタの配管方法

SEC-D型バイト DDJN-J型 ホースとコネクタの配管方法
  • 配管の接続部分には市販のシールテープなどのシール材をご使用ください。
  • 内部給油式ホルダの出荷時は、ホルダ後端にプラグ（XP02）を取り付けております。（図1）
    ホルダ後端から配管される際は、ホルダ下面にプラグ（XP02）を取り付けてご使用ください。（図2）
図1 下面から配管する場合（出荷時）
図2 後端から配管する場合
SEC-D型バイト DDJN-J型 図1 下面から配管する場合（出荷時）
SEC-D型バイト DDJN-J型 図2 後端から配管する場合

選定サポート情報

ツーリング一覧表

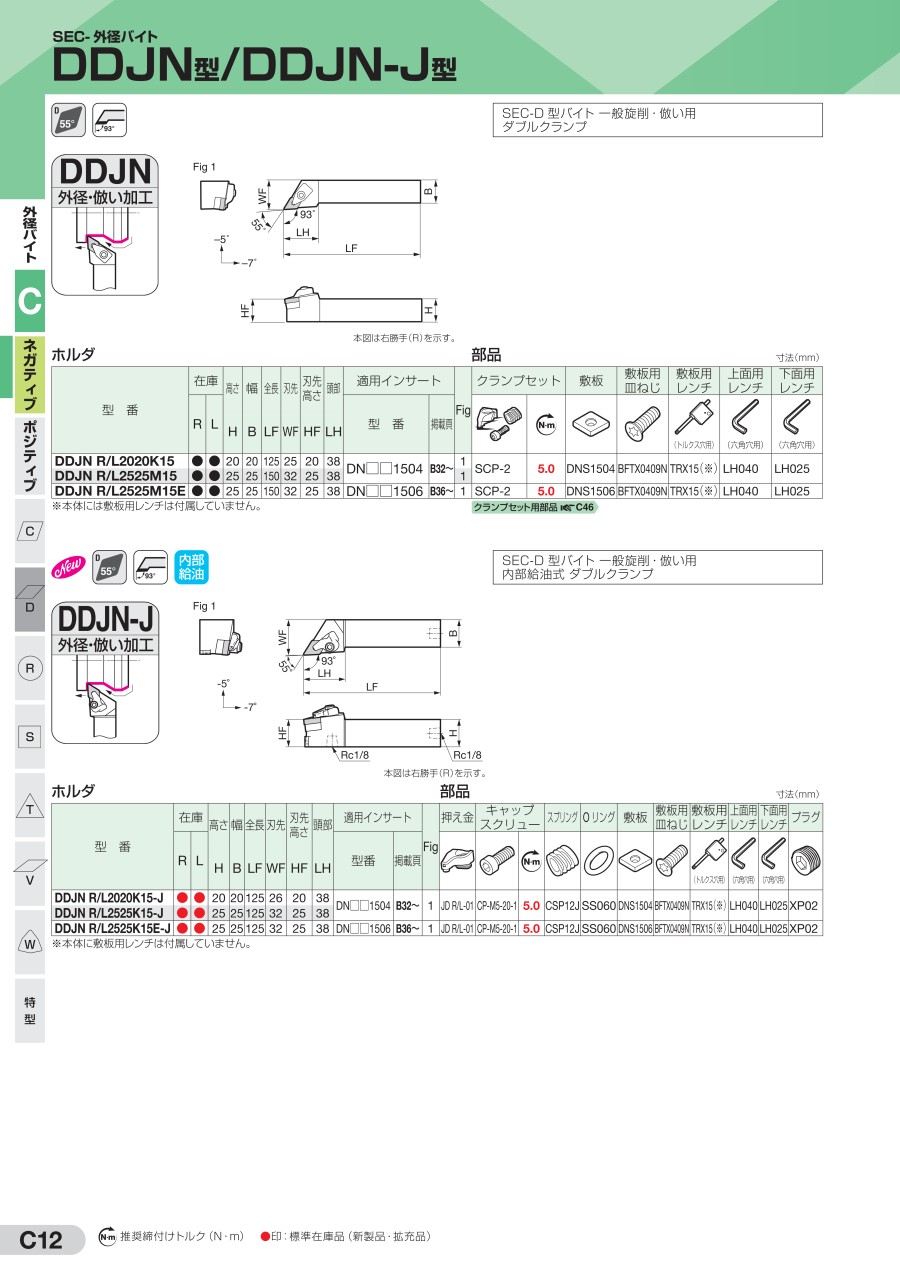

SEC-D型バイト DDJN-J型 ツーリング一覧表

［ ］内は従来型式、〈 〉内はバイトの前切れ刃角となっております。加工の際は干渉にご注意ください。

型番リスト

表示件数
  • 1
    • 型番
    注文停止中
    DDJNL2020K15J
    注文停止中
    DDJNL2525K15EJ
    注文停止中
    DDJNL2525K15J
    注文停止中
    DDJNR2020K15J
    注文停止中
    DDJNR2525K15EJ
    注文停止中
    DDJNR2525K15J

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    適合チップ

    シート

    シャンク断面H/B

    		最小発注数量
    左
    20
    20
    DN□□1504
    DNS1504
    20
    1個
    左
    25
    25
    DN□□1506
    DNS1506
    25
    1個
    左
    25
    25
    DN□□1504
    DNS1504
    25
    1個
    右
    20
    20
    DN□□1504
    DNS1504
    20
    1個
    右
    25
    25
    DN□□1506
    DNS1506
    25
    1個
    右
    25
    25
    DN□□1504
    DNS1504
    25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    23,869円
    ( 26,256円 )
    3日目
    25,694円
    ( 28,263円 )
    3日目
    25,694円
    ( 28,263円 )
    3日目
    23,869円
    ( 26,256円 )
    3日目
    25,694円
    ( 28,263円 )
    3日目
    25,694円
    ( 28,263円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    クランプスルー方式の内部給油対応ホルダで切りくず処理性能と工具寿命を向上します。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • ホルダ本体には、チップ、敷板用レンチは付属しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
