ターニングA レバーロック式 PCFNR/L
- 通常単価(税別)
- 8,765円～9,858円
- 税込単価
- 9,642円～10,844円
レバーロック式のバイト。【特長】・アプローチ角：91°。・使用インサート：ネガ80°ひし形。【用途】・...
詳細を確認- ホルダ本体には、チップは付属しておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
レバーロック式バイト PCFNR／Lの仕様
PCFNR／Lの寸法図
PCFNR／Lの使用イメージ（切れ刃形状：F）
本図は右勝手（R）を示す。
| 形番 | R／L | h | b | L1 | L2 | h1 | f | f2 | re |
|---|---|---|---|---|---|---|---|---|---|
| PCFNR2020 | R | 20.0 | 20.0 | 125.0 | 28.0 | 20.00 | 25.00 | 18.00 | 0.80 |
| PCFNL2020 | L | 20.0 | 20.0 | 125.0 | 28.0 | 20.00 | 25.00 | 18.00 | 0.80 |
| PCFNR2525 | R | 25.0 | 25.0 | 150.0 | 28.0 | 25.00 | 32.00 | 18.00 | 0.80 |
| PCFNL2525 | L | 25.0 | 25.0 | 150.0 | 28.0 | 25.00 | 32.00 | 18.00 | 0.80 |
単位：mm

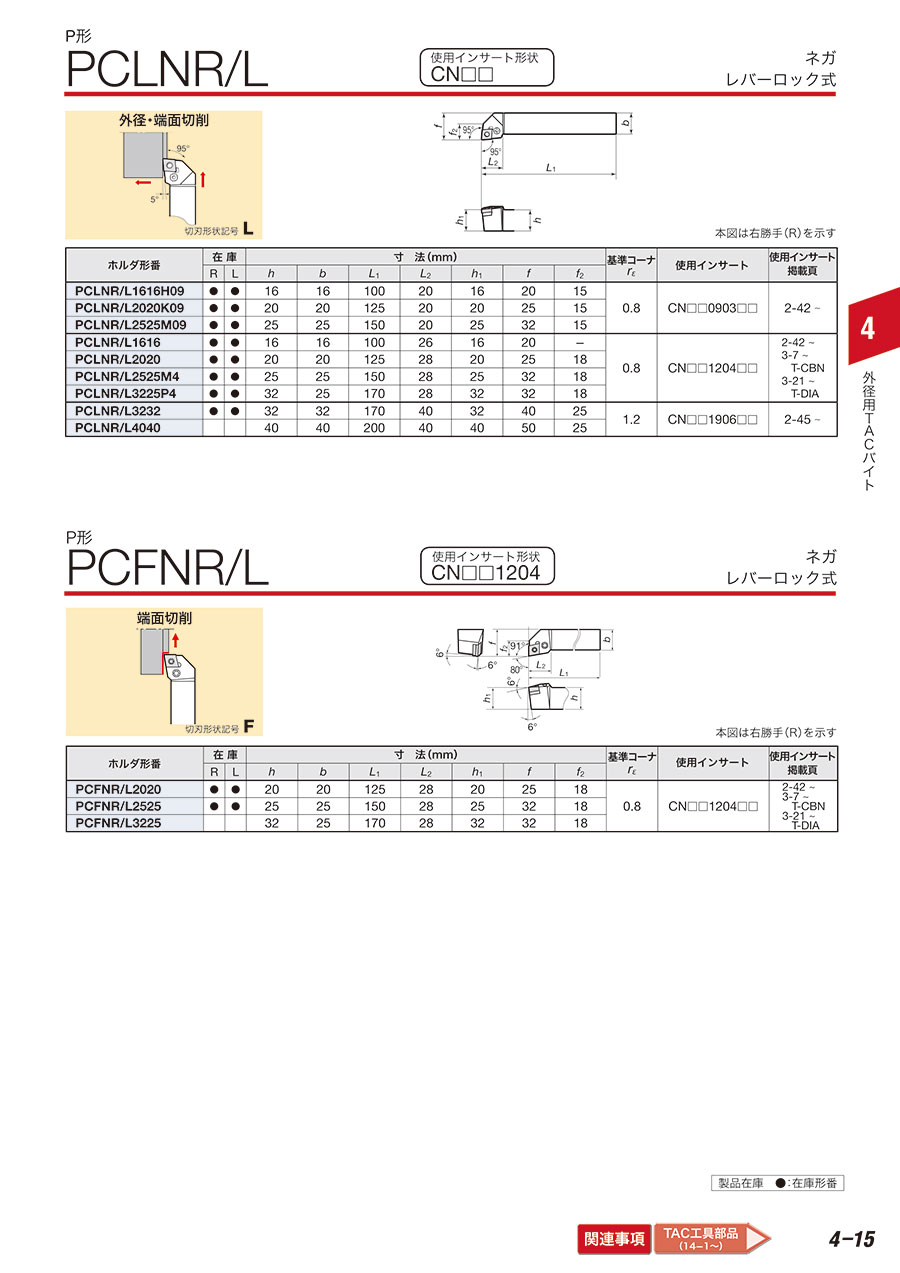

カタログ
