タンガロイ

ターニングA ダブルクランプ式 ATFNR/L

ターニングA ダブルクランプ式 ATFNR/L
通常単価(税別)
8,518円～9,292円
税込単価
9,370円～10,221円
通常出荷日：1日目

ダブルクランプ式のバイト。【特長】・アプローチ角：91°。・使用インサート：ネガ、正三角形。・注意：「...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
詳細を確認

よく一緒に見られています

外径用ホルダ ターニングA ダブルクランプ式バイト ATQNR／L

タンガロイ

外径用ホルダ ターニングA ダブルクランプ式バイト ATQNR／L
通常価格(税別)： 8,518円 (税込価格：9,370円)

通常出荷日：1 日目

よく一緒に見られています

M形 外径用TACバイト マルチクランプ式 MVQNR／L

タンガロイ

M形 外径用TACバイト マルチクランプ式 MVQNR／L
通常価格(税別)： 11,974円 (税込価格：13,171円)

通常出荷日：1 日目

未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

ダブルクランプバイト ATFNR／Lの仕様

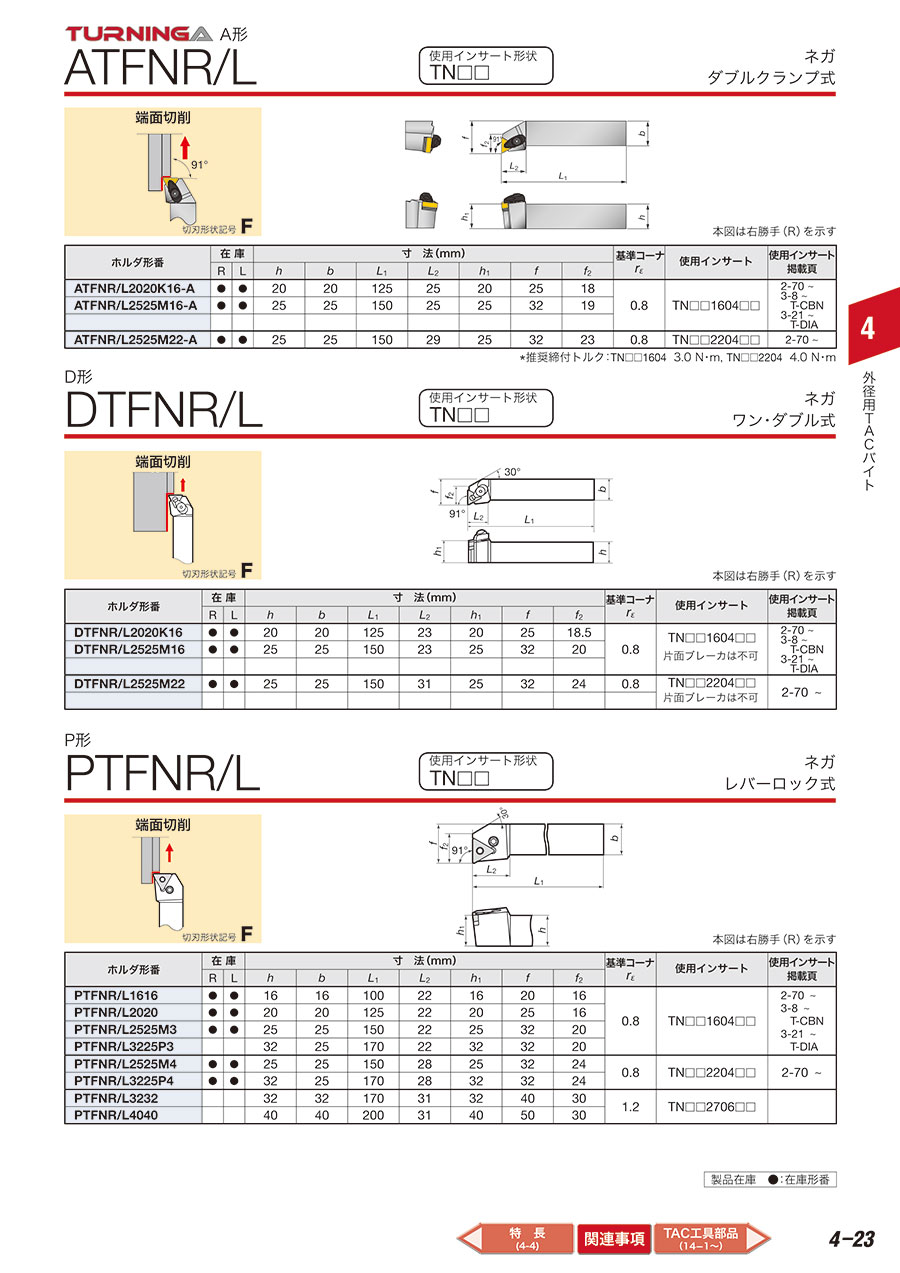

ATFNR／Lの寸法図

ATFNR／Lの寸法図

ATFNR／Lの使用イメージ（切れ刃形状：F）

ATFNR／Lの使用イメージ（切れ刃形状：F）

本図は右勝手（R）を示す。

形番R／LhbL1L2h1ff2reTorque
ATFNR2020K16-A R20.020.0125.025.020.0025.0018.000.803.0
ATFNL2020K16-A L20.020.0125.025.020.0025.0018.000.803.0
ATFNR2525M16-A R25.025.0150.025.025.0032.0019.000.803.0
ATFNL2525M16-A L25.025.0150.025.025.0032.0019.000.803.0
ATFNR2525M22-A R25.025.0150.029.025.0032.0023.000.803.0
ATFNL2525M22-A L25.025.0150.029.025.0032.0023.000.803.0

単位：mm

型番リスト

表示件数
  • 1
    • 型番
    ATFNL2020K16-A
    ATFNL2525M16-A
    ATFNL2525M22-A
    ATFNR2020K16-A
    ATFNR2525M16-A
    ATFNR2525M22-A

    適合チップ切れ刃長

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    適合チップ

    クランプ駒

    シャンク断面H/B

    シート

    		最小発注数量
    16
    左
    20
    20
    125
    350-1264
    TN□□1604□□
    ACP3S
    20
    AST322
    1個
    16
    左
    25
    25
    150
    350-1272
    TN□□1604□□
    ACP3S
    25
    AST322
    1個
    22
    左
    25
    25
    150
    350-1281
    TN□□2204□□
    ACP4S
    25
    AST422
    1個
    16
    右
    20
    20
    125
    350-1299
    TN□□1604□□
    ACP3S
    20
    AST322
    1個
    16
    右
    25
    25
    150
    350-1302
    TN□□1604□□
    ACP3S
    25
    AST322
    1個
    22
    右
    25
    25
    150
    350-1311
    TN□□2204□□
    ACP4S
    25
    AST422
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,536円
    ( 9,390円 )
    1日目
    9,292円
    ( 10,221円 )
    1日目
    9,275円
    ( 10,203円 )
    1日目
    8,518円
    ( 9,370円 )
    1日目
    9,275円
    ( 10,203円 )
    1日目
    9,275円
    ( 10,203円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ダブルクランプ式のバイト。
    【特長】
    ・アプローチ角：91°。
    ・使用インサート：ネガ、正三角形。
    ・注意：「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    ・注意：「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    【用途】
    ・端面切削用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
