タンガロイ

外径・端面・面取り加工用バイト Turning-A ASSNR／L形

外径・端面・面取り加工用バイト Turning-A ASSNR／L形
通常単価(税別)
7,930円～8,690円
税込単価
8,723円～9,559円
通常出荷日：1日目

ダブルクランプ式 外径、端面、面取り加工用工具 アプローチ角：45° ネガタイプインサート使用。【特長...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
詳細を確認
未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

ネガ・クランプオン式ASSNR/L

特長

ワンアクションで2方向にクランプ

ワンアクションで2方向にクランプ

スパナ1本でクランプと敷き金交換可能。背面操作も可能。

スパナ1本でクランプと敷き金交換可能。背面操作も可能。

インデックス精度

特長（インサートのコーナーチェンジ）

特長（インサートのコーナーチェンジ）

 f方向(μm)L方向(μm)
TURNING0.81.4
従来品1.12.2
他社品A2.87.7
他社品B3.81.5
他社品C1.02.2

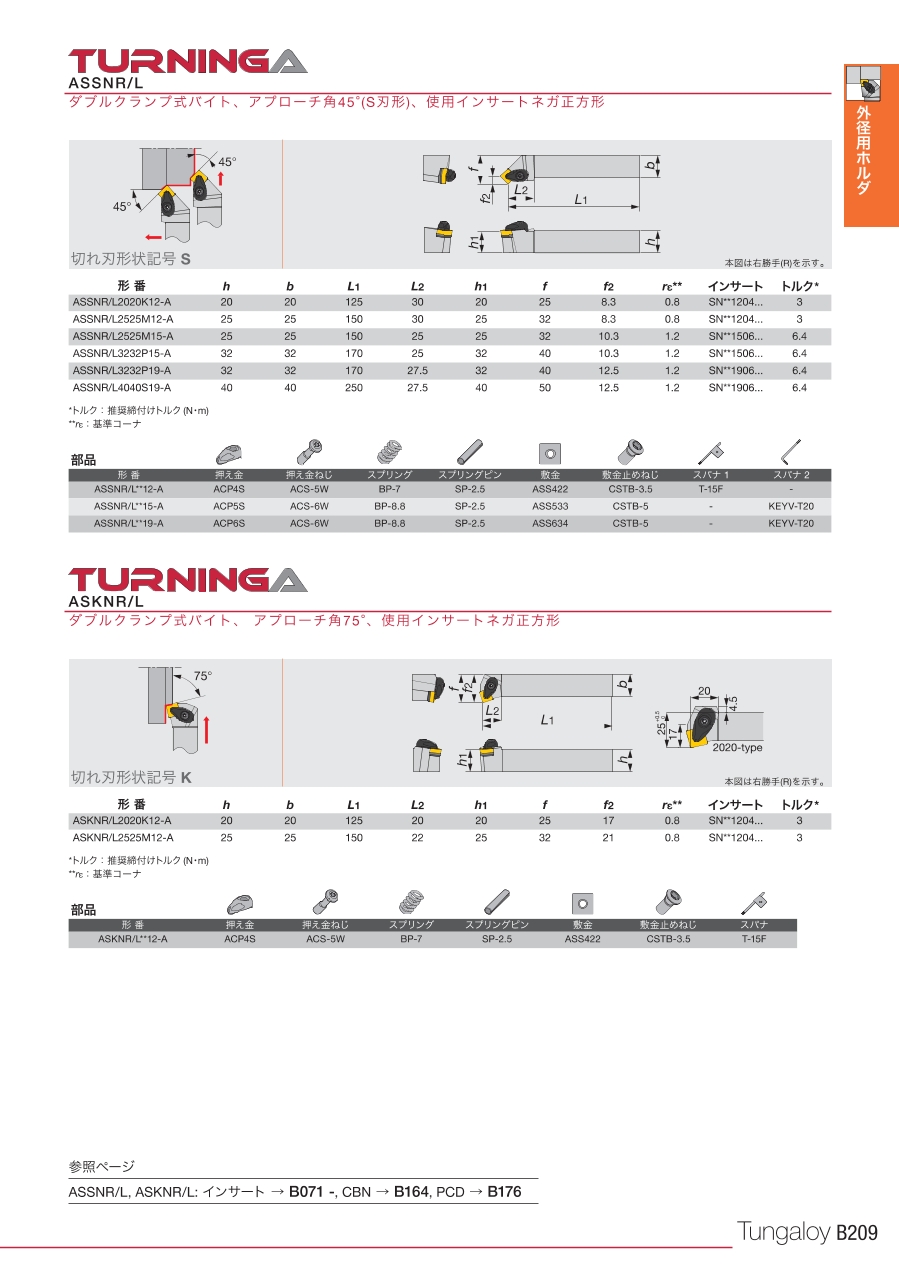

寸法図

寸法図1（切刃形状記号S）

寸法図1（切刃形状記号S）

寸法図2（本図は右勝手Rを示す）

寸法図2（本図は右勝手Rを示す）

型番リスト

表示件数
  • 1
    • 型番
    ASSNL2020K12-A
    ASSNL2525M12-A
    ASSNR2020K12-A
    ASSNR2525M12-A

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    シャンク断面H/B

    		最小発注数量
    左
    20
    20
    125
    350-1221
    20
    1個
    左
    25
    25
    150
    350-1230
    25
    1個
    右
    20
    20
    125
    350-1248
    20
    1個
    右
    25
    25
    150
    350-1256
    25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    7,930円
    ( 8,723円 )
    1日目
    8,690円
    ( 9,559円 )
    1日目
    7,930円
    ( 8,723円 )
    1日目
    8,690円
    ( 9,559円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ダブルクランプ式 外径、端面、面取り加工用工具 アプローチ角：45° ネガタイプインサート使用。
    【特長】
    ・1本のねじで2か所をクランプする。
    ・操作性と高い保持力を両立。経済的なネガタイプインサートを使用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
