タンガロイ

サンダー・ミル深切込み形 TME5400I

カタログ

通常単価(税別): 76,824円～126,214円

税込単価: 84,506円～138,835円

通常出荷日：1日目

くさび止め式平面加工用ボアタイプカッタ。【特長】・リード角：45°。・ポジタイプ4コーナ仕様インサート...

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

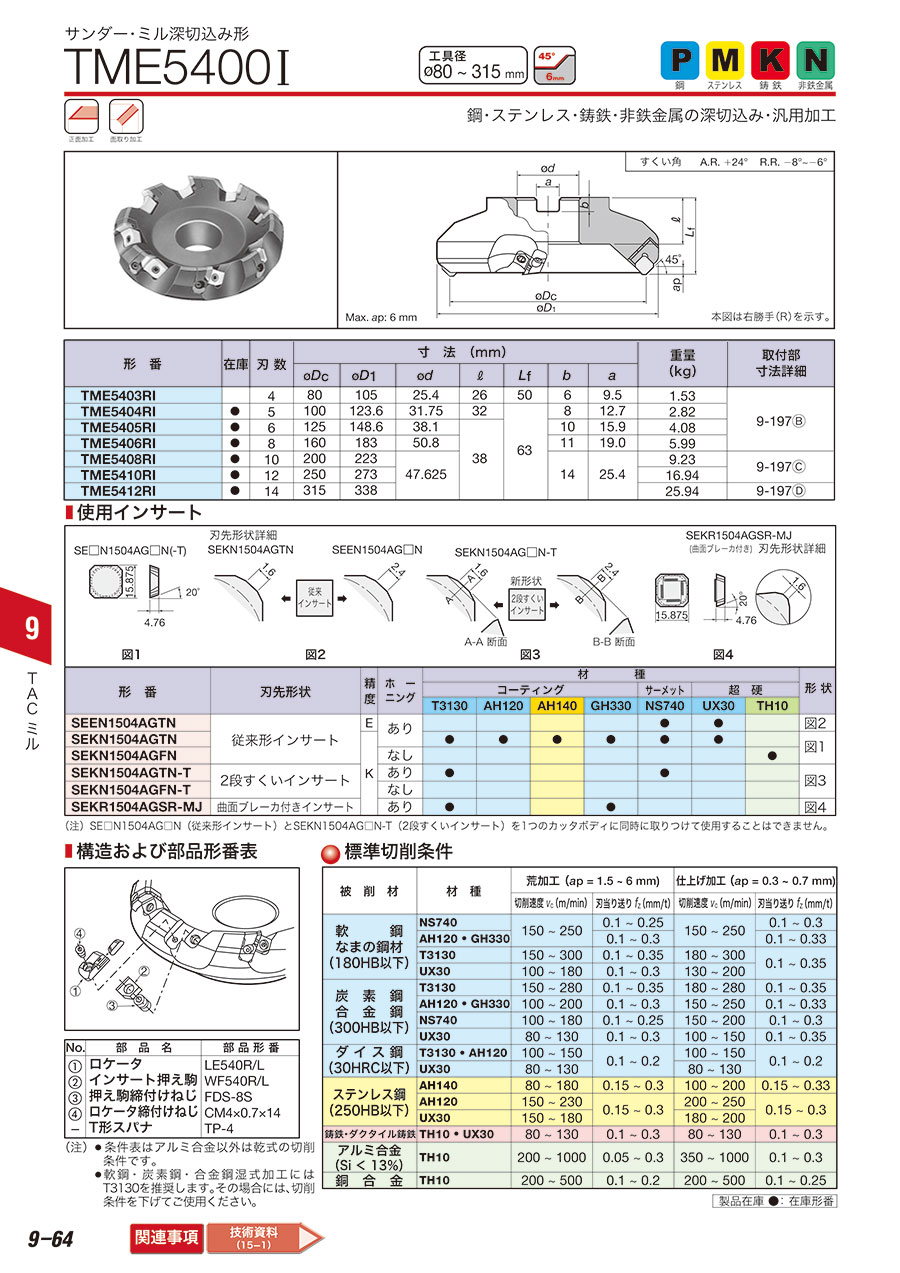

平面加工用カッタ TME5400形の仕様

外形図
本図は右勝手（R）を示す。
A.R. = +24°、 R.R. = -8～6°

アーバタイプ

形番	Max. ap	φD_c	z	φD₁	L_f	φd	l	a	b	Kg	インサート
TME5404RI	6	100	5	123.6	63	31.75	32	12.7	8	2.82	SE^**1504...
TME5405RI	6	125	6	148.6	63	38.1	38	15.9	10	4.08	SE^**1504...
TME5406RI	6	160	8	183	63	50.8	38	19	11	5.99	SE^**1504...
TME5408RI	6	200	10	223	63	47.625	38	25.4	14	9.23	SE^**1504...
TME5410RI	6	250	12	273	63	47.625	38	25.4	14	16.94	SE^**1504...
TME5412RI	6	315	14	338	63	47.625	38	25.4	14	25.94	SE^**1504...

部品図

1.ロケータ：LE540R
2.ロケータ締付けねじ：CM4X0.7X14
3.インサート押え駒：WF540R
4.押え駒締付けねじ：FDS-8S

スパナ：TP-4

型番リスト

表示件数

型番

TME5404RI

TME5405RI

TME5406RI

刃径 D

(φ)

刃数

(枚)

寸法 Φd

(mm)

寸法 ΦD1

(mm)

寸法 ℓ

(mm)

寸法 b

(mm)

寸法 a

(mm)

トラスココード

CADデータ有無

(2D/3D)

最小発注数量

100	5	31.75	123.6	32	8	12.7	825-3891	-	1個
125	6	38.1	148.6	38	10	15.9	825-3892	2D	1個
160	8	50.8	183	38	11	19	825-3893	2D	1個

通常単価(税別) (税込単価)	通常出荷日

76,824円 ( 84,506円 )	1日目
102,033円 ( 112,236円 )	1日目
126,214円 ( 138,835円 )	1日目

詳細情報

基本情報

基本情報

くさび止め式平面加工用ボアタイプカッタ。
【特長】
・リード角：45°。
・ポジタイプ4コーナ仕様インサート使用。
【用途】
・鋼・ステンレス・鋳鉄・非鉄金属の深切込み・汎用加工用。

ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
