タンガロイ

T形 外径用TACバイト テーパロック式 TRACN

T形 外径用TACバイト テーパロック式 TRACN
通常単価(税別)
8,116円～8,649円
税込単価
8,928円～9,514円
通常出荷日：1日目

テーパロック式のバイト。【特長】・アプローチ角：91°。・使用インサート：ポジ、丸駒特殊。【用途】・外...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

S形 外径用TACバイト スクリューオン式 SRACR／L

タンガロイ

S形 外径用TACバイト スクリューオン式 SRACR／L
通常価格(税別)： 8,475円 (税込価格：9,323円)

通常出荷日：1 日目

よく一緒に見られています

T形 外径用TACバイト テーパロック式 TRDCN

タンガロイ

T形 外径用TACバイト テーパロック式 TRDCN
通常価格(税別)： 10,298円 (税込価格：11,328円)

通常出荷日：1 日目

未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

テーパロック式バイト TRACNの仕様

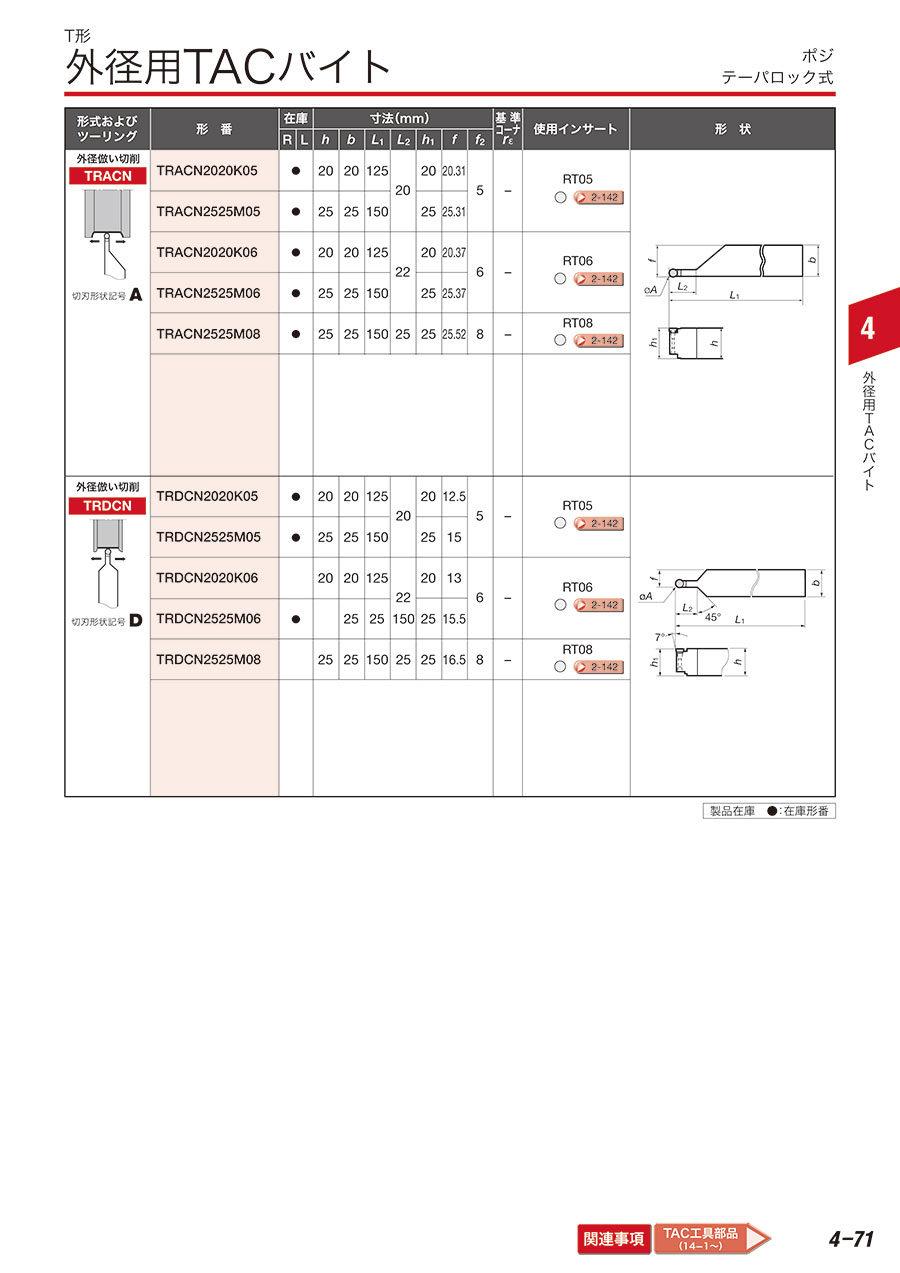

TRACNの寸法図

TRACNの寸法図

TRACNの使用イメージ

TRACNの使用イメージ

形番hbL1L2h1fa
TRACN2020K05 20.020.0125.020.020.0020.305.000
TRACN2020K06 20.020.0125.022.020.0020.406.000
TRACN2525M05 25.025.0150.020.025.0025.305.000
TRACN2525M06 25.025.0150.022.025.0025.406.000
TRACN2525M08 25.025.0150.025.025.0025.508.000

単位：mm

型番リスト

表示件数
  • 1
    • 型番
    TRACN2020K05
    TRACN2020K06
    TRACN2525M05
    TRACN2525M06
    TRACN2525M08

    適合チップ切れ刃長

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    適合チップ

    シャンク断面H/B

    		最小発注数量
    05
    20
    20
    125
    -
    RT05
    20
    1個
    06
    20
    20
    125
    -
    RT06
    20
    1個
    05
    25
    25
    150
    350-7068
    RT05
    25
    1個
    06
    25
    25
    150
    -
    RT06
    25
    1個
    08
    25
    25
    150
    -
    RT08
    25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,649円
    ( 9,514円 )
    1日目
    8,649円
    ( 9,514円 )
    1日目
    8,649円
    ( 9,514円 )
    1日目
    8,649円
    ( 9,514円 )
    1日目
    8,116円
    ( 8,928円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    テーパロック式のバイト。
    【特長】
    ・アプローチ角：91°。
    ・使用インサート：ポジ、丸駒特殊。
    【用途】
    ・外径、倣い切削用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    T形 外径用TACバイト テーパロック式 TRACNのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    T形 外径用TACバイト テーパロック式 TRACN
    T形 外径用TACバイト テーパロック式 TRDCN
    S形 外径用TACバイト スクリューオン式 SDNCN
    S形 外径用TACバイト スクリューオン式 SRDCN
    S形 外径用TACバイト スクリューオン式 SVVCN
    S形 外径用TACバイト スクリューオン式 SSDPN
    メーカータンガロイタンガロイタンガロイタンガロイタンガロイタンガロイ
    通常価格8,116円-10,298円 -10,317円 -10,298円 -12,927円 -8,459円 -
    通常出荷日1日目1日目1日目〜1日目1日目1日目
    加工用途外径外径 / 面取り外径 / 倣い外径 / 倣い外径 / 倣い外径 / 面取り
    適合チップ形状R（円形）R（円形）D（55°ひし形）R（円形）V（35°ひし形）S（四角形）
    勝手なしなしなしなしなしなし
    切込み角A：90°（オフセットなし）D：45°（オフセットなし）N：63°（オフセットなし）D：45°（オフセットなし）V：72.5°（オフセットなし）D：45°（オフセットなし）
    クランプ方式ISO規格外ISO規格外スクリューオン(S)スクリューオン(S)スクリューオン(S)スクリューオン(S)
