タンガロイ

TUNGMEISTER ストレートシャンク＋ストレートネック（油穴付き）

TUNGMEISTER ストレートシャンク＋ストレートネック（油穴付き）
通常単価(税別)
34,383円～79,041円
税込単価
37,821円～86,945円
通常出荷日：1日目

工具交換時間を劇的に削減できるタングマイスター用シャンク。【特長】・エンドミル加工の新機軸。・ストレー...

詳細を確認
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
詳細を確認
未確定：候補が13型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

ヘッド交換式ミーリング工具。機械の停止時間をソリッドタップよりも短縮。

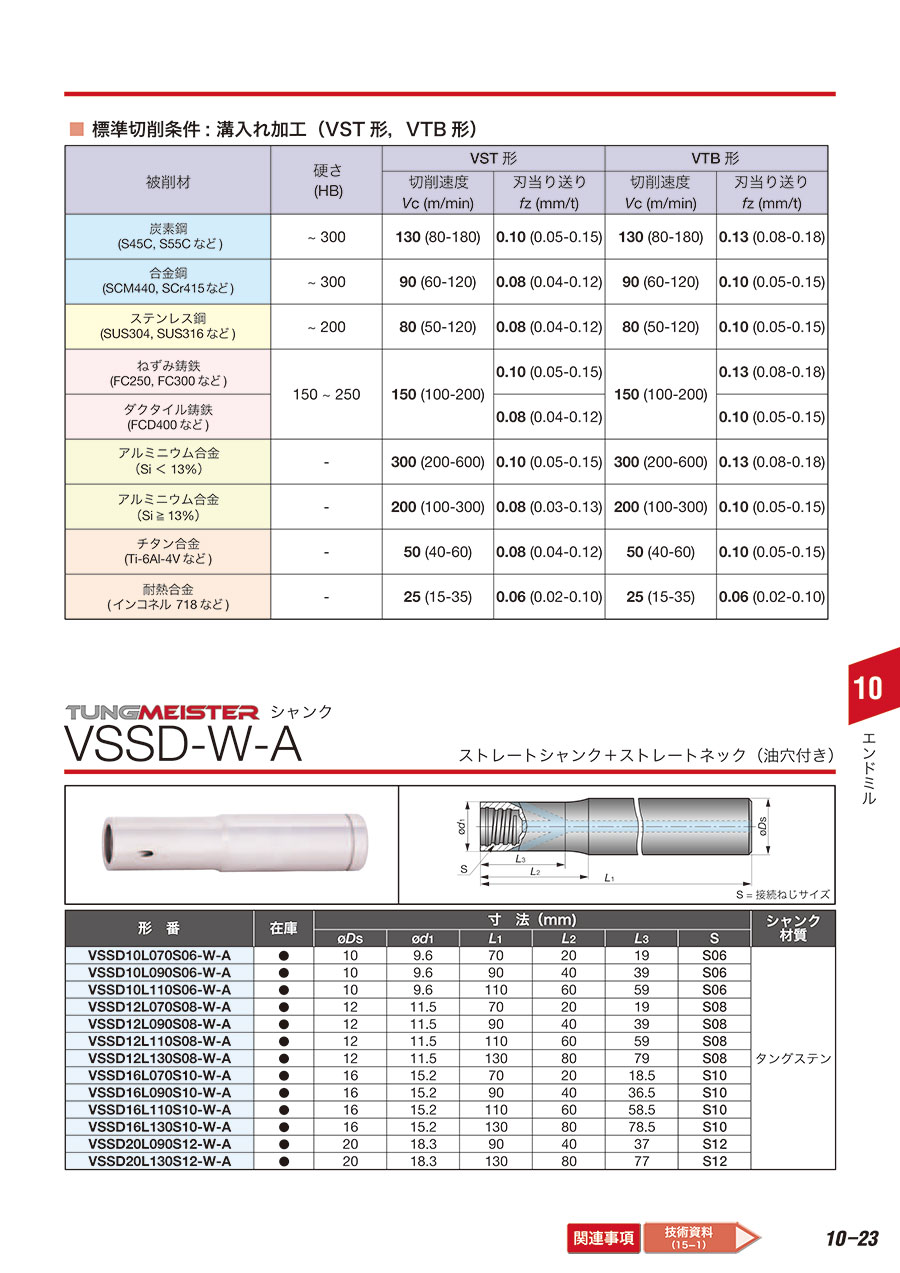

外形図

タングマイスター用シャンク　ストレートネック+円筒シャンクタイプ　油穴付き

TUNGMEISTER ストレートシャンク＋ストレートネック（油穴付き） 外形図

CRKS＝接続ねじサイズ

選定サポート情報

メートル内径ねじ用ThreadMillingの工具選定

TUNGMEISTER ストレートシャンク＋ストレートネック（油穴付き） 選定サポート関連画像

型番リスト

表示件数
  • 1
    • 型番
    VSSD10L070S06-W-A
    VSSD10L090S06-W-A
    VSSD10L110S06-W-A
    VSSD12L070S08-W-A
    VSSD12L090S08-W-A
    VSSD12L110S08-W-A
    VSSD12L130S08-W-A
    VSSD16L070S10-W-A
    VSSD16L090S10-W-A
    VSSD16L110S10-W-A
    VSSD16L130S10-W-A
    VSSD20L090S12-W-A
    VSSD20L130S12-W-A

    寸法φD1

    (mm)

    寸法 φd

    (mm)

    L1

    (mm)

    L2

    (mm)

    寸法S

    (mm)

    トラスココード

    CADデータ有無

    (2D/3D)

    L3

    (mm)

    		最小発注数量
    9.6
    10
    70
    20
    S06
    702-5718
    2D／3D
    19
    1個
    9.6
    10
    90
    40
    S06
    702-5742
    2D／3D
    39
    1個
    9.6
    10
    110
    60
    S06
    702-5769
    2D／3D
    59
    1個
    11.5
    12
    70
    20
    S08
    702-5807
    2D／3D
    19
    1個
    11.5
    12
    90
    40
    S08
    702-5831
    2D／3D
    39
    1個
    11.5
    12
    110
    60
    S08
    702-5858
    2D／3D
    59
    1個
    11.5
    12
    130
    80
    S08
    702-5874
    2D／3D
    79
    1個
    15.2
    16
    70
    20
    S10
    702-5904
    3D
    18.5
    1個
    15.2
    16
    90
    40
    S10
    702-5921
    2D／3D
    36.5
    1個
    15.2
    16
    110
    60
    S10
    702-5955
    2D／3D
    58.5
    1個
    15.2
    16
    130
    80
    S10
    702-5971
    2D／3D
    78.5
    1個
    18.3
    20
    90
    40
    S12
    702-6013
    2D／3D
    37
    1個
    18.3
    20
    130
    80
    S12
    702-6048
    2D／3D
    77
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    34,383円
    ( 37,821円 )
    1日目
    37,673円
    ( 41,440円 )
    1日目
    46,657円
    ( 51,323円 )
    1日目
    37,823円
    ( 41,605円 )
    1日目
    41,032円
    ( 45,135円 )
    1日目
    52,078円
    ( 57,286円 )
    1日目
    54,227円
    ( 59,650円 )
    1日目
    42,415円
    ( 46,657円 )
    1日目
    45,333円
    ( 49,866円 )
    1日目
    45,333円
    ( 49,866円 )
    1日目
    55,030円
    ( 60,533円 )
    1日目
    63,377円
    ( 69,715円 )
    1日目
    79,041円
    ( 86,945円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    工具交換時間を劇的に削減できるタングマイスター用シャンク。
    【特長】
    ・エンドミル加工の新機軸。
    ・ストレートネック+円筒シャンクタイプ。
    ・油穴付き。
    ・ご注意：「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    ・ご注意：「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    【用途】
    ・タングマイスター用。

    ご注意

    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
