タンガロイ

VTB形Tスロットヘッド用円筒シャンクタイプ

カタログ

通常単価(税別): 8,985円～10,903円

税込単価: 9,884円～11,993円

通常出荷日：1日目

ストレートタイプの鋼シャンク。【特長】・溝入れ用ヘッドVTB形に適用・工具交換時間を劇的に削減

よく一緒に見られています

タンガロイ

TUNGMEISTER（タングマイスター） VST形溝入れヘッド用ストレートシャンク

通常出荷日：1 日目

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

鋼：汎用

工具交換時間を大幅短縮!!

機械のダウンタイムを劇的に短縮。
刃先交換のみで手間要らず。

生産性90%アップ

抜群の刃先位置再現性

テーパ+端面の二面拘束で、高い再現性と精度を維持。

ヘッド交換精度

外形図

CRKS = 接続ねじサイズ

使用方法・使用事例

使用事例

加工部品名		ハウジング
シャンク		VSTD10L080S06-S （超硬, φ10 mm）
ヘッド		VFM160L04.8R04I06S06 （φ16 mm）
材種		AH715
被削材		SS400
被削材
切削条件	切削速度: Vc （m/min）	126
	刃当り送り: fz （mm/t）	0.12
	切込み: ap （mm）	0.2
	切削幅: ae （mm）	16
	切削油	湿式
結果		VFM ヘッドはシャンク径に対し大きな工具径を持ち、切削幅が大きくなった分、加工パス数が減少し、加工時間を短縮した。

型番リスト

表示件数

型番

トラスココード

寸法LF

(mm)

CRKS

寸法DCONMS

(mm)

寸法BD

(mm)

CADデータ有無

(2D/3D)

最小発注数量

-	70	S04	6	6	-	1個
702-6072	70	S05	8	8	2D/3D	1個
702-6081	80	S06	10	10	2D/3D	1個
702-6099	90	S08	12	12	2D/3D	1個
702-6102	100	S10	16	16	2D/3D	1個

通常単価(税別) (税込単価)	通常出荷日

8,985円 ( 9,884円 )	1日目
9,002円 ( 9,902円 )	1日目
9,292円 ( 10,221円 )	1日目
10,078円 ( 11,086円 )	1日目
10,903円 ( 11,993円 )	1日目

詳細情報

基本情報

基本情報

ストレートタイプの鋼シャンク。
【特長】
・溝入れ用ヘッドVTB形に適用
・工具交換時間を劇的に削減

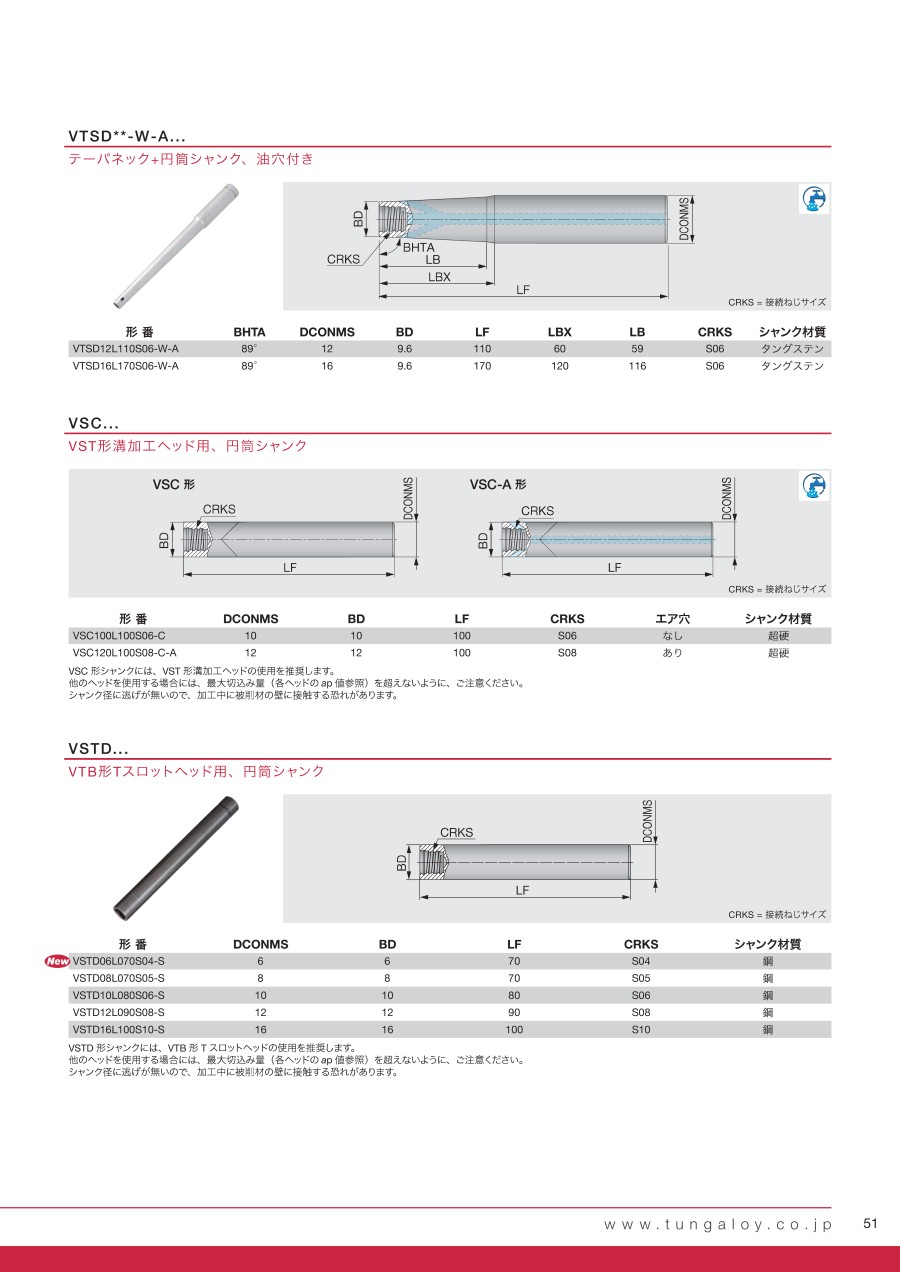

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
