タンガロイ

TAC工具部品 ねじ CM

TAC工具部品 ねじ CM
通常単価(税別)
150円～2,683円
税込単価
165円～2,951円
通常出荷日：1日目

旋削用バイト、フライス用カッタ等で使用するねじ。【特長】・材質：鋼。【用途】・インサート固定用、部品取...

詳細を確認

よく一緒に見られています

TAC工具部品 ねじ CSP/CSPB/CSTB/SM/SR

タンガロイ

TAC工具部品 ねじ CSP/CSPB/CSTB/SM/SR
通常価格(税別)： 170円 (税込価格：187円)

通常出荷日：在庫品1日目

よく一緒に見られています

TAC工具部品 ねじ SR

タンガロイ

TAC工具部品 ねじ SR
通常価格(税別)： 320円 (税込価格：352円)

通常出荷日：1 日目 ～

未確定：候補が27型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

TAC工具部品 ねじ CMの仕様

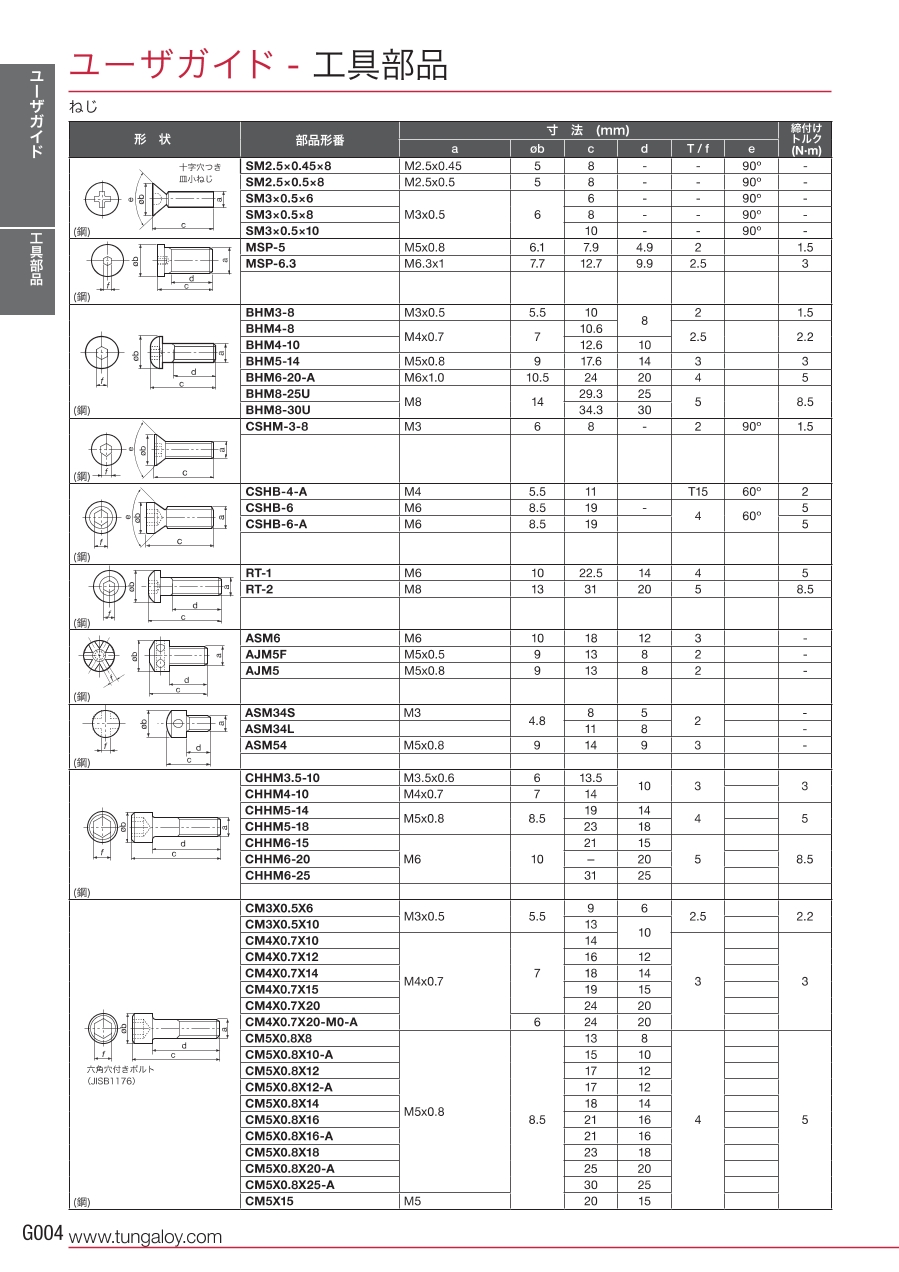

TAC工具部品 ねじ CM:関連画像

CMの外形図（六角穴付きボルト JISB1176）

TAC工具部品 ねじ CM:関連画像

CM**Hの外形図

部品形番 寸法（mm） 締付け
トルク
（N·m）
a φb c d T/f
CM4×0.7×14 M4×0.7 7 18 14 3 3
CM4×0.7×20 24 20
CM4×0.7×20-M0-A 6 24 20
CM5×0.8×10-A M5×0.8 8.5 15 10 4 5
CM5×0.8×12 17 12
CM5×0.8×12-A 17 12
CM5×0.8×14 18 14
CM5×0.8×16-A 21 16
CM5×0.8×20-A 25 20
CM5×0.8×25-A 30 25
部品形番 寸法（mm） 締付け
トルク
（N·m）
a φb c d f
CM6×1×16-A M6×1.0 10 22 16 5 8.5
CM6×1×20-A 26 20
CM6×1×25-A 31 25
CM6×1.0×40-A 46 40
CM6×30-S M6×1.0 10 35.7 28
CM8×1.25×20-A M8×1.25 13 28 20 6 25
CM8×1.25×25-A 33 25
CM8×30H 36 30 5
CM10×30H M10×1.5 16 38 30 6 40
CM12×30H M12×1.75 18 40 8 70
CM16×40H M16×2 24 54 40 10 100

型番リスト

表示件数
  • 1
    • 型番
    CM4X0.7X14
    CM4X0.7X20
    CM5X0.8X10-A
    CM5X0.8X12
    CM5X0.8X12-A
    CM5X0.8X14
    CM5X0.8X16-A
    CM5X0.8X20-A
    CM5X0.8X25-A
    CM6X1X16-A
    CM6X1X20-A
    CM6X1X25-A
    CM6X1.0X40-A
    CM6X30-S
    CM8X1.25X20-A
    CM8X1.25X25-A
    CM8X30H
    CM10X30H
    CM12X30H
    CM16X40H
    CM16X75
    CM16X120
    CM16X140
    CM20X80
    CM20X120
    CM20X150
    LHM12X1.75X30-C

    寸法 f

    (mm)

    寸法 a

    (mm)

    寸法 φb

    (mm)

    寸法 c

    (mm)

    寸法 d

    (mm)

    部品型番

    締付トルク

    (N･m)

    		RoHS?最小発注数量
    3
    M4×0.7
    7
    18
    14
    CM4×0.7×14
    3
    -
    5個
    3
    M4×0.7
    7
    24
    20
    CM4×0.7×20
    3
    -
    5個
    4
    M5×0.8
    8.5
    15
    10
    CM5×0.8×10-A
    5
    -
    5個
    4
    M5×0.8
    8.5
    17
    12
    CM5×0.8×12
    5
    -
    5個
    4
    M5×0.8
    8.5
    17
    12
    CM5×0.8×12-A
    5
    -
    5個
    4
    M5×0.8
    8.5
    18
    14
    CM5×0.8×14
    5
    -
    5個
    4
    M5×0.8
    8.5
    21
    16
    CM5×0.8×16-A
    5
    -
    5個
    4
    M5×0.8
    8.5
    25
    20
    CM5×0.8×20-A
    5
    -
    5個
    4
    M5×0.8
    8.5
    30
    25
    CM5×0.8×25-A
    5
    -
    5個
    5
    M6×1.0
    10
    22
    16
    CM6×1×16-A
    8.5
    -
    5個
    5
    M6×1.0
    10
    26
    20
    CM6×1×20-A
    8.5
    -
    5個
    5
    M6×1.0
    10
    31
    25
    CM6×1×25-A
    8.5
    -
    5個
    5
    M6×1.0
    10
    46
    40
    CM6×1.0×40-A
    8.5
    -
    1個
    5
    M6×1.0
    10
    35.7
    28
    CM6×30-S
    8.5
    -
    5個
    6
    M8×1.25
    13
    28
    20
    CM8×1.25×20-A
    25
    -
    5個
    6
    M8×1.25
    13
    33
    25
    CM8×1.25×25-A
    25
    -
    5個
    5
    M8×1.25
    13
    36
    30
    CM8×30H
    25
    -
    2個
    6
    M10×1.5
    16
    38
    30
    CM10×30H
    40
    -
    1個
    8
    M12×1.75
    18
    40
    30
    CM12×30H
    70
    -
    1個
    10
    M16×2
    24
    54
    40
    CM16×40H
    100
    -
    1個
    14
    M16
    24
    75
    51
    CM16X75
    100
    10
    1個
    14
    M16
    24
    120
    96
    CM16X120
    100
    10
    1個
    14
    M16
    24
    140
    116
    CM16X140
    100
    10
    1個
    17
    M20
    30
    80
    50
    CM20X80
    150
    10
    1個
    17
    M20
    30
    120
    90
    CM20X120
    150
    10
    1個
    17
    M20
    30
    150
    120
    CM20X150
    150
    10
    1個
    8
    M12
    18
    36.9
    30
    LHM12X1.75X30-C
    70
    10
    5個
    通常単価(税別) (税込単価)
    通常出荷日
    160円
    ( 176円 )
    1日目
    200円
    ( 220円 )
    1日目
    150円
    ( 165円 )
    1日目
    160円
    ( 176円 )
    1日目
    150円
    ( 165円 )
    1日目
    160円
    ( 176円 )
    1日目
    150円
    ( 165円 )
    1日目
    150円
    ( 165円 )
    1日目
    170円
    ( 187円 )
    1日目
    150円
    ( 165円 )
    1日目
    150円
    ( 165円 )
    1日目
    150円
    ( 165円 )
    1日目
    200円
    ( 220円 )
    1日目
    200円
    ( 220円 )
    1日目
    200円
    ( 220円 )
    1日目
    200円
    ( 220円 )
    1日目
    1,510円
    ( 1,661円 )
    1日目
    1,820円
    ( 2,002円 )
    1日目
    1,970円
    ( 2,167円 )
    1日目
    2,570円
    ( 2,827円 )
    1日目
    600円
    ( 660円 )
    1日目
    660円
    ( 726円 )
    1日目
    770円
    ( 847円 )
    1日目
    1,260円
    ( 1,386円 )
    1日目
    1,070円
    ( 1,177円 )
    1日目
    1,360円
    ( 1,496円 )
    1日目
    2,683円
    ( 2,951円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    旋削用バイト、フライス用カッタ等で使用するねじ。
    【特長】
    ・材質：鋼。
    【用途】
    ・インサート固定用、部品取付け用など多用途に使用。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
