タンガロイ

TACラジアスミル ERD6000

TACラジアスミル ERD6000 ERD6050RA
通常単価(税別)
52,159円
税込単価
57,375円
通常出荷日：1日目

柄付きカッタ丸駒でインサート使用の刃先交換式エンドミル。【特長】・くさび止め式の切削工具。・型番：RD...

詳細を確認
  • カッタ本体には、チップは付属しておりません。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
詳細を確認

型番:

ERD6050RA
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

ERD6050RAの仕様・寸法情報

加工用途
平面
刃径 D(φ)
30
被削材
一般鋼 / 調質鋼 / 鋳鉄 / アルミ
取付け方法
柄付きタイプ
全長 (L)(mm)
143
シャンク径 (d)(mm)
32
刃数(枚)
3
適応チップ材種
超硬コート
最大切り込み深さ (Ad)(mm)
10
寸法 ΦD1(mm)
50
寸法 ℓs(mm)
80
加工用途詳細
高送り加工
トラスココード
825-3637
CADデータ有無(2D/3D)
2D

商品情報

外形図

くさび止め式の刃先交換式エンドミル

平面加工に最適。

平面加工に最適。

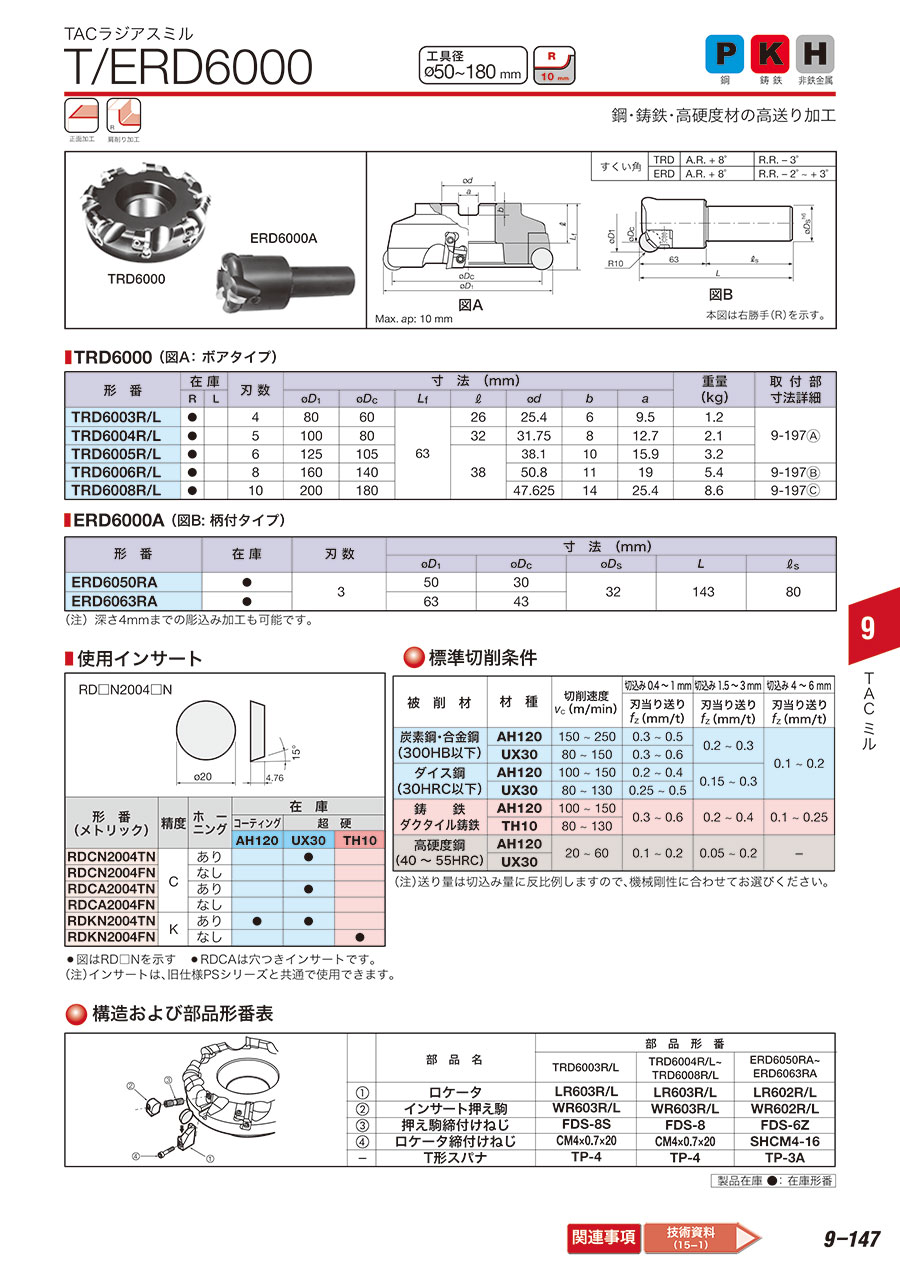

TACラジアスミル ERD6000の外形図と寸法について

TACラジアスミル ERD6000の寸法図

TACラジアスミル ERD6000の寸法図

形番Max.apφD1zφDcφDslsLインサート
ERD6050RA10503303280143RD**2004...
ERD6063RA10633433280143RD**2004...

この商品に関する関連部品

形番（1）ロケータ（2）押え駒締付けねじ（3）カッタ締付ボルト（4）インサート押え駒スパナ
ERD60...LR602RFDS-6ZSHCM4-16WR602RTP-3A
部品の組み立て例 1）ロケータ、2）押え駒締付けねじ、3）カッタ締付ボルト、4）インサート押え駒 （注）深さ4mmまでの彫込み加工も可能です。

部品の組み立て例
1）ロケータ、2）押え駒締付けねじ、3）カッタ締付ボルト、4）インサート押え駒
（注）深さ4mmまでの彫込み加工も可能です。

型番リスト

表示件数
  • 1
    • 型番
    ERD6050RA

    刃径 D

    (φ)

    寸法 ΦD1

    (mm)

    トラスココード

    		最小発注数量
    30
    50
    825-3637
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    52,159円
    ( 57,375円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    柄付きカッタ丸駒でインサート使用の刃先交換式エンドミル。
    【特長】
    ・くさび止め式の切削工具。
    ・型番：RD*N2004形インサート使用。
    ・ロケータ、押え駒締付けねじ、カッタ締付ボルト、インサート押え駒、スパナで組み立て。
    ・サイズが2パターンより選択ができる。
    【用途】
    ・鋼、鋳鉄等の高硬度材に高送り加工、平面加工用として利用可能。

    ご注意

    • カッタ本体には、チップは付属しておりません。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    TACラジアスミル ERD6000の型番ERD6050RAのページです。 型番ERD6050RAに関する仕様情報を記載しております。
