TACミル・仕上刃・コンビネーションタイプ TFP4000IA
- 通常単価(税別)
- 97,497円～196,331円
- 税込単価
- 107,247円～215,964円
直角肩加工用ボアタイプカッタの刃先交換式エンドミル。【特長】・くさび止め式のフライスカッタ。・カッタリ...
詳細を確認- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。 - CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

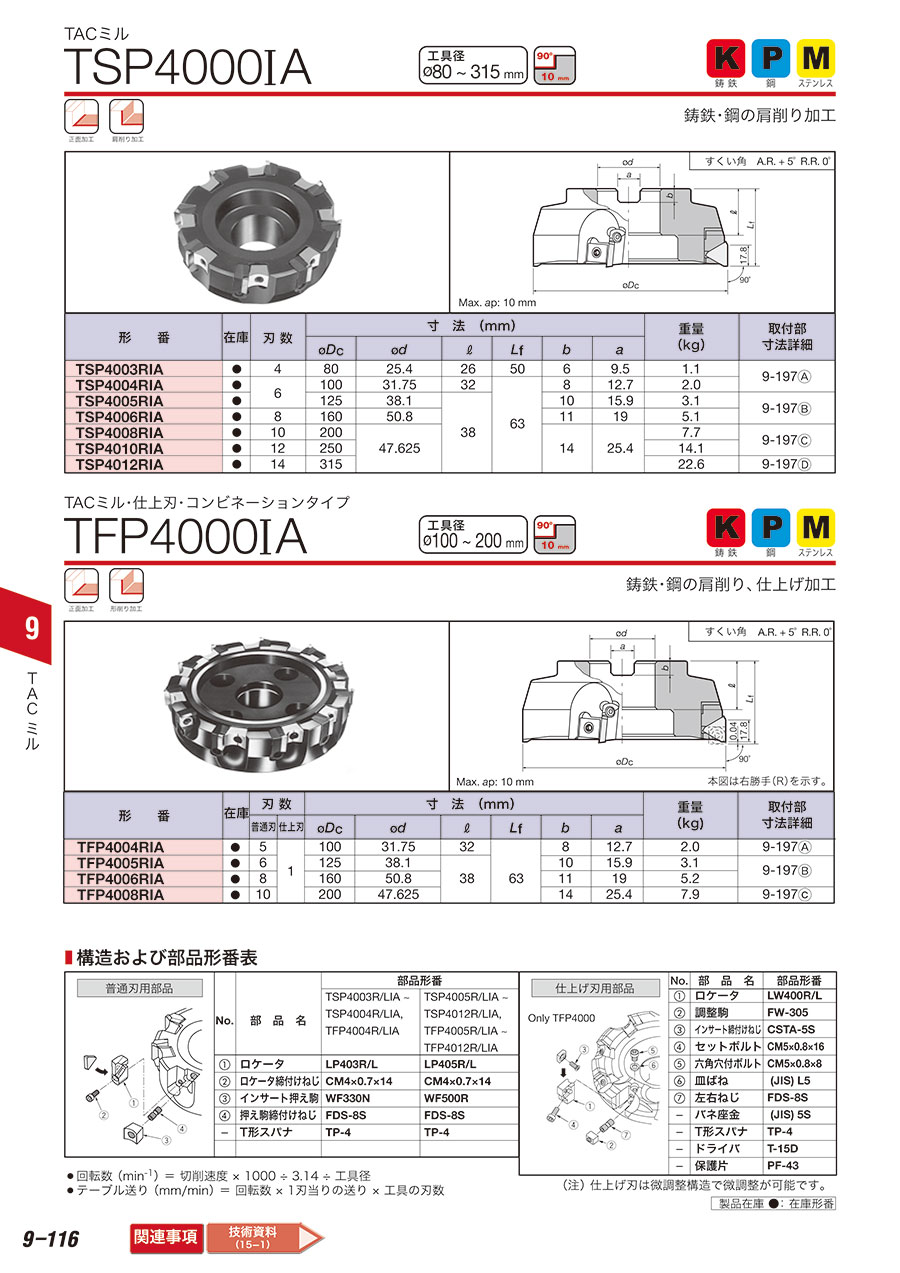

TACミル・仕上刃・コンビネーションタイプ TFP4000IAの外形図と寸法
TACミル・仕上刃・コンビネーションタイプ TFP4000IAの寸法図
Max.ap：10mm
※右勝手（R）を示す。
| 形番 | 刃数 | 寸法（mm） | 重量 （kg） |
||||||
|---|---|---|---|---|---|---|---|---|---|
| 普通刃 | 仕上刃 | φDc | φd | l | Lf | b | a | ||
| TFP4004RIA | 5 | 1 | 100 | 31.75 | 32 | 63 | 8 | 12.7 | 2.0 |
| TFP4005RIA | 6 | 125 | 38.1 | 38 | 10 | 15.9 | 3.1 | ||
| TFP4006RIA | 8 | 160 | 50.8 | 11 | 19 | 5.2 | |||
| TFP4008RIA | 10 | 200 | 47.625 | 14 | 25.4 | 7.9 | |||
この商品に関する関連部品
普通刃用部品
取り付け構造
1）ロケータ、2）ロケータ締付けねじ、3）インサート押え駒、4）押え駒締付けねじ
| 型番 | 部品名 | 部品形番 | |
|---|---|---|---|
| TSP4003R/LIA～ TSP4004R/LIA, TFP4004R/LIA |
TSP4005R/LIA～ TSP4012R/LIA, TFP4005R/LIA～ TFP4012R/LIA |
||
| （1） | ロケータ | LP403R/L | LP405R/L |
| （2） | ロケータ締付けねじ | CM4×0.7×14 | CM4×0.7×14 |
| （3） | インサート押え駒 | WF330N | WF500R |
| （4） | 押え駒締付けねじ | FDS-8S | FDS-8S |
| - | T形スパナ | TP-4 | TP-4 |
仕上げ刃用部品
取り付け構造
1）ロケータ、2）調整駒、3）インサート締付けねじ、4）セットボルト、5）六角穴付ボルト、6）皿ばね、7）左右ねじ
| 型番 | 部品名 | 部品形番 |
|---|---|---|
| （1） | ロケータ | LW400R/L |
| （2） | 調整駒 | FW-305 |
| （3） | インサート締付けねじ | CSTA-5S |
| （4） | セットボルト | CM5×0.8×16 |
| （5） | 六角穴付ボルト | CM5×0.8×8 |
| （6） | 皿ばね | （JIS）L5 |
| （7） | 左右ねじ | FDS-8S |
| - | バネ座金 | （JIS）5S |
| - | T形スパナ | TP-4 |
| - | ドライバ | T-15D |
| - | 保護片 | PF-43 |
- 回転数（min-1）=切削速度×1000÷3.14÷具径
- テーブル送り（mm/min）=回転数×1刃当りの送り×工具の刃数
- ※ 仕上げ刃は微調整構造で微調整が可能です。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
97,497円 ( 107,247円 ) | 1日目 |
117,898円 ( 129,688円 ) | 1日目 |
145,105円 ( 159,616円 ) | 1日目 |
196,331円 ( 215,964円 ) | 1日目 |
詳細情報
基本情報
直角肩加工用ボアタイプカッタの刃先交換式エンドミル。
【特長】
・くさび止め式のフライスカッタ。
・カッタリード角が90度。
・普通刃が5枚刃、6枚刃、8枚刃、10枚刃の4タイプで用途にあわせて選択が出来る。
・仕上げ刃は1枚刃で対応。
・取付け方法は、アーバータイプ。
【用途】
・肩削り用、直角肩加工として利用可能。
