タンガロイ

S形 外径用TACバイト スクリューオン式 SRGCR/L

S形 外径用TACバイト スクリューオン式 SRGCR/L
通常単価(税別)
8,835円～12,194円
税込単価
9,719円～13,413円
通常出荷日：1日目

スクリューオン式のバイト。【特長】・アプローチ角：91°。・使用インサート：ポジ、円形。【用途】・外径...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

スクリューオン式外径用バイト SRGCR/L-6F

タンガロイ

スクリューオン式外径用バイト SRGCR/L-6F
通常価格(税別)： 12,274円 (税込価格：13,501円)

通常出荷日：1 日目

よく一緒に見られています

P形 外径用TACバイト レバーロック式 PRDCN

タンガロイ

P形 外径用TACバイト レバーロック式 PRDCN
通常価格(税別)： 13,950円 (税込価格：15,345円)

通常出荷日：1 日目

未確定：候補が25型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

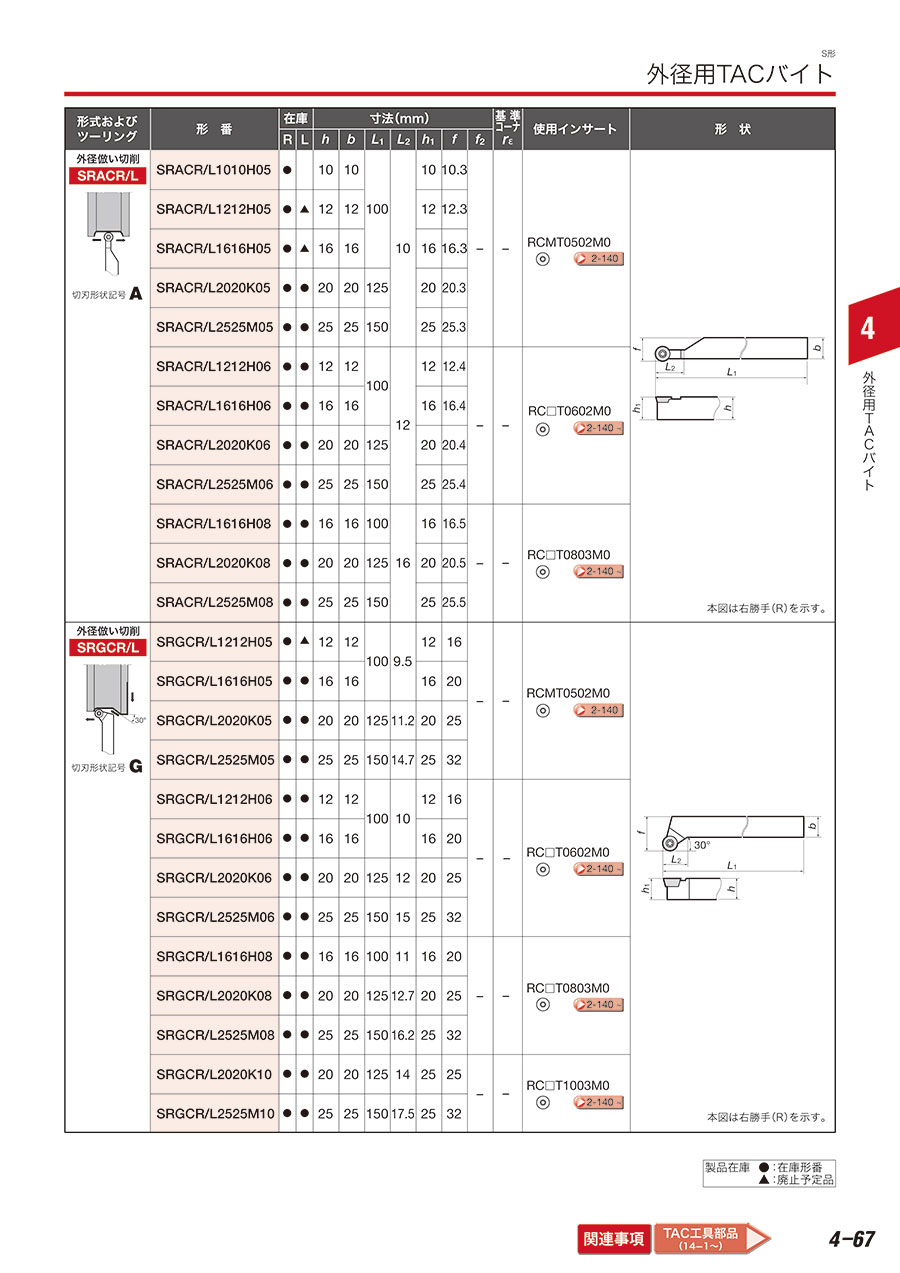

スクリューオンバイト SRGCR／Lの仕様

SRGCR／Lの寸法図

SRGCR／Lの寸法図

SRGCR／Lの使用イメージ

SRGCR／Lの使用イメージ

本図は右勝手（R）を示す。

形番R／LhbL1L2h1fre
SRGCR1212H05 R12.012.0100.09.512.0016.002.50
SRGCR1212H06R12.012.0100.010.012.0016.003.00
SRGCL1212H06L12.012.0100.010.012.0016.003.00
SRGCR1616H05R16.016.0100.09.516.0020.002.50
SRGCL1616H05L16.016.0100.09.516.0020.002.50
SRGCR1616H06R16.016.0100.010.016.0020.003.00
SRGCL1616H06L16.016.0100.010.016.0020.003.00
SRGCR1616H08R16.016.0100.011.016.0020.004.00
SRGCL1616H08L16.016.0100.011.016.0020.004.00
SRGCR2020K05R20.020.0125.011.220.0025.002.50
SRGCL2020K05L20.020.0125.011.220.0025.002.50
SRGCR2020K06R20.020.0125.012.020.0025.003.00
SRGCL2020K06L20.020.0125.012.020.0025.003.00
SRGCR2020K08 R20.020.0125.012.720.0025.004.00
SRGCL2020K08L20.020.0125.012.720.0025.004.00
SRGCR2020K10R20.020.0125.014.025.0025.005.00
SRGCL2020K10L20.020.0125.014.025.0025.005.00
SRGCR2525M05R25.025.0150.014.725.0032.002.50
SRGCL2525M05L25.025.0150.014.725.0032.002.50
SRGCR2525M06R25.025.0150.015.025.0032.003.00
SRGCL2525M06L25.025.0150.015.025.0032.003.00
SRGCR2525M08R25.025.0150.016.225.0032.004.00
SRGCL2525M08L25.025.0150.016.225.0032.004.00
SRGCR2525M10R25.025.0150.017.525.0032.005.00
SRGCL2525M10L25.025.0150.017.525.0032.005.00

単位：mm

型番リスト

表示件数
  • 1
    • 型番
    SRGCL1212H06
    SRGCL1616H05
    SRGCL1616H06
    SRGCL1616H08
    SRGCL2020K05
    SRGCL2020K06
    SRGCL2020K08
    SRGCL2020K10
    SRGCL2525M05
    SRGCL2525M06
    SRGCL2525M08
    SRGCL2525M10
    SRGCR1212H05
    SRGCR1212H06
    SRGCR1616H05
    SRGCR1616H06
    SRGCR1616H08
    SRGCR2020K05
    SRGCR2020K06
    SRGCR2020K08
    SRGCR2020K10
    SRGCR2525M05
    SRGCR2525M06
    SRGCR2525M08
    SRGCR2525M10

    適合チップ切れ刃長

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    CADデータ有無

    (2D/3D)

    適合チップ

    シート止めねじ

    スパナ

    シャンク断面H/B

    シート

    		最小発注数量
    06
    左
    12
    12
    100
    710-9075
    2D
    RC□T0602□□
    -
    T-8F
    12
    -
    1個
    05
    左
    16
    16
    100
    710-9083
    2D
    RCMT0502□□
    -
    T-7F
    16
    -
    1個
    06
    左
    16
    16
    100
    710-9091
    2D
    RC□T0602□□
    -
    T-8F
    16
    -
    1個
    08
    左
    16
    16
    100
    710-9105
    2D
    RC□T0803□□
    -
    T-9F
    16
    -
    1個
    05
    左
    20
    20
    125
    711-0821
    2D
    RCMT0502□□
    -
    T-7F
    20
    -
    1個
    06
    左
    20
    20
    125
    711-0839
    2D
    RC□T0602□□
    -
    T-8F
    20
    -
    1個
    08
    左
    20
    20
    125
    711-0847
    2D
    RC□T0803□□
    -
    T-9F
    20
    -
    1個
    10
    左
    20
    20
    125
    711-1444
    2D／3D
    RC□T1003□□
    DTS5-3.5
    P-3.5、T-15F
    20
    SSR32
    1個
    05
    左
    25
    25
    150
    711-2491
    2D
    RCMT0502□□
    -
    T-7F
    25
    -
    1個
    06
    左
    25
    25
    150
    711-2505
    2D
    RC□T0602□□
    -
    T-8F
    25
    -
    1個
    08
    左
    25
    25
    150
    711-2513
    2D
    RC□T0803□□
    -
    T-9F
    25
    -
    1個
    10
    左
    25
    25
    150
    711-2521
    3D
    RC□T1003□□
    DTS5-3.5
    P-3.5、T-15F
    25
    SSR32
    1個
    05
    右
    12
    12
    100
    710-9113
    2D
    RCMT0502□□
    -
    T-7F
    12
    -
    1個
    06
    右
    12
    12
    100
    710-9121
    2D
    RC□T0602□□
    -
    T-8F
    12
    -
    1個
    05
    右
    16
    16
    100
    710-9130
    2D
    RCMT0502□□
    -
    T-7F
    16
    -
    1個
    06
    右
    16
    16
    100
    710-9148
    2D
    RC□T0602□□
    -
    T-8F
    16
    -
    1個
    08
    右
    16
    16
    100
    710-9156
    2D
    RC□T0803□□
    -
    T-9F
    16
    -
    1個
    05
    右
    20
    20
    125
    710-9164
    2D
    RCMT0502□□
    -
    T-7F
    20
    -
    1個
    06
    右
    20
    20
    125
    711-0855
    2D
    RC□T0602□□
    -
    T-8F
    20
    -
    1個
    08
    右
    20
    20
    125
    711-0863
    2D
    RC□T0803□□
    -
    T-9F
    20
    -
    1個
    10
    右
    20
    20
    125
    711-1452
    3D
    RC□T1003□□
    DTS5-3.5
    P-3.5、T-15F
    20
    SSR32
    1個
    05
    右
    25
    25
    150
    711-2530
    2D
    RCMT0502□□
    -
    T-7F
    25
    -
    1個
    06
    右
    25
    25
    150
    711-2548
    2D
    RC□T0602□□
    -
    T-8F
    25
    -
    1個
    08
    右
    25
    25
    150
    711-2556
    2D
    RC□T0803□□
    -
    T-9F
    25
    -
    1個
    10
    右
    25
    25
    150
    711-2564
    3D
    RC□T1003□□
    DTS5-3.5
    P-3.5、T-15F
    25
    SSR32
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,852円
    ( 9,737円 )
    1日目
    9,498円
    ( 10,448円 )
    1日目
    9,498円
    ( 10,448円 )
    1日目
    9,498円
    ( 10,448円 )
    1日目
    10,298円
    ( 11,328円 )
    1日目
    10,298円
    ( 11,328円 )
    1日目
    10,298円
    ( 11,328円 )
    1日目
    10,298円
    ( 11,328円 )
    1日目
    12,194円
    ( 13,413円 )
    1日目
    12,194円
    ( 13,413円 )
    1日目
    12,194円
    ( 13,413円 )
    1日目
    12,194円
    ( 13,413円 )
    1日目
    8,835円
    ( 9,719円 )
    1日目
    8,852円
    ( 9,737円 )
    1日目
    9,498円
    ( 10,448円 )
    1日目
    9,498円
    ( 10,448円 )
    1日目
    9,498円
    ( 10,448円 )
    1日目
    10,298円
    ( 11,328円 )
    1日目
    10,298円
    ( 11,328円 )
    1日目
    10,298円
    ( 11,328円 )
    1日目
    10,298円
    ( 11,328円 )
    1日目
    12,194円
    ( 13,413円 )
    1日目
    12,194円
    ( 13,413円 )
    1日目
    12,194円
    ( 13,413円 )
    1日目
    12,194円
    ( 13,413円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    スクリューオン式のバイト。
    【特長】
    ・アプローチ角：91°。
    ・使用インサート：ポジ、円形。
    【用途】
    ・外径、倣い切削用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    S形 外径用TACバイト スクリューオン式 SRGCR/Lのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    S形 外径用TACバイト スクリューオン式 SRGCR/L
    S形 外径用TACバイト スクリューオン式 SVJCR／L
    S形 外径用TACバイト スクリューオン式 SDNCN
    S形 外径用TACバイト スクリューオン式 SRACR／L
    S形 外径用TACバイト スクリューオン式 SDQCR／L
    S形 外径用TACバイト スクリューオン式 SVQCR／L
    メーカータンガロイタンガロイタンガロイタンガロイタンガロイタンガロイ
    通常価格8,835円-11,834円 -10,317円 -8,475円 -10,298円 -12,927円 -
    通常出荷日1日目在庫品1日目〜1日目〜1日目1日目在庫品1日目〜
    加工用途外径 / 倣い外径 / 倣い外径 / 倣い外径 / 倣い外径 / 倣い外径 / 倣い
    適合チップ形状R（円形）V（35°ひし形）D（55°ひし形）R（円形）D（55°ひし形）V（35°ひし形）
    適合チップ逃げ角ポジ7°（C）ポジ7°（C）ポジ7°（C）ポジ7°（C）ポジ7°（C）ポジ7°（C）
    切込み角G：90°（オフセットあり）J：93°（オフセットあり）N：63°（オフセットなし）A：90°（オフセットなし）ISO規格外ISO規格外
    クランプ方式スクリューオン(S)スクリューオン(S)スクリューオン(S)スクリューオン(S)スクリューオン(S)スクリューオン(S)
