タンガロイ

内径用ホルダ S形 ポジ／スクリューオン式 SCLCR／L

内径用ホルダ S形 ポジ／スクリューオン式 SCLCR／L
通常単価(税別)
23,004円～41,835円
税込単価
25,304円～46,019円
通常出荷日：1日目

ねじ止め式内径加工用工具。【特長】・超硬補強材付き。・アプローチ角：95°。・ポジタイプインサート使用...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

内径加工用バイト StreamJetBar SCLCR／L形

タンガロイ

内径加工用バイト StreamJetBar SCLCR／L形
通常価格(税別)： 12,274円 (税込価格：13,501円)

通常出荷日：在庫品1日目

よく一緒に見られています

内径用ホルダ S形 ポジ／スクリューオン式 SCLPR／L

タンガロイ

内径用ホルダ S形 ポジ／スクリューオン式 SCLPR／L
通常価格(税別)： 22,924円 (税込価格：25,216円)

通常出荷日：在庫品1日目

未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

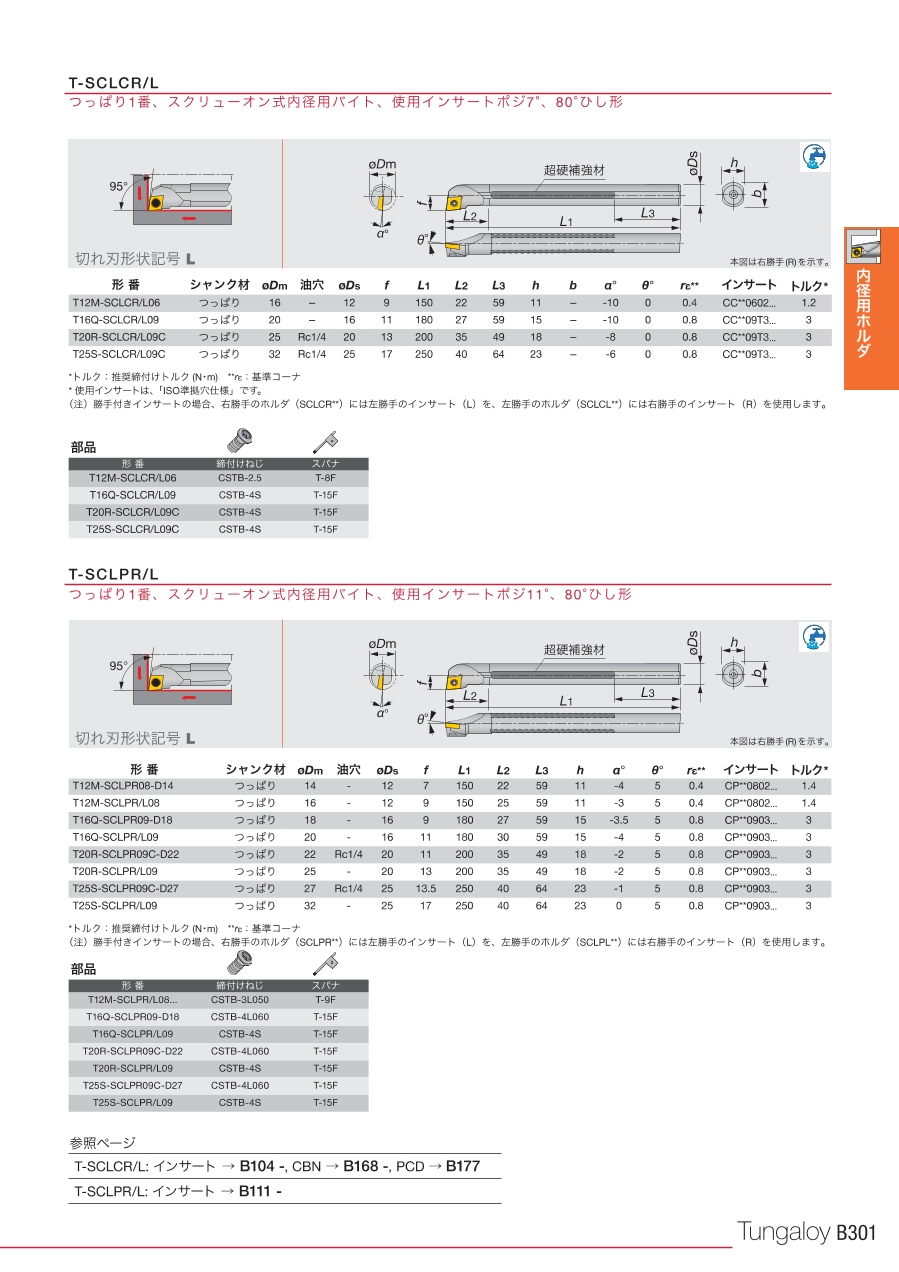

内径加工用バイト つっぱり一番仕様 T-SCLCR／L形の仕様

S形 ポジ/スクリューオン式 SCLCR/L:関連画像

切れ刃形状記号L

S形 ポジ/スクリューオン式 SCLCR/L:関連画像

外形図（※本図は右勝手を示す）

形番 シャンク材 øDm 油穴 øDs f L1 L2 L3 h b α゜ θ゜ rε** インサート トルク*
T12M-SCLCR／L06 つっぱり 16 - 12 9 150 22 59 11 - -10 0 0.4 CC**0602... 1.2
T16Q-SCLCR／L09 つっぱり 20 - 16 11 180 27 59 15 - -10 0 0.8 CC**09T3... 3
T20R-SCLCR／L09C つっぱり 25 Rc1/4 20 13 200 35 49 18 - -8 0 0.8 CC**09T3... 3
T25S-SCLCR／L09C つっぱり 32 Rc1/4 25 17 250 40 64 23 - -6 0 0.8 CC**09T3... 3
  • ※ *トルク：推奨締付けトルク (N・m)
  • ※ **rε：基準コーナ
  • ※ 使用インサートは、「ISO準拠穴仕様」です。
  • ※ 勝手付きインサートの場合、右勝手のホルダ（SCLCR）には左勝手のインサート（L）を、左勝手のホルダ（SCLCL）には右勝手のインサート（R）を使用します。

型番リスト

表示件数
  • 1
    • 型番
    T12M-SCLCL06
    T12M-SCLCR06
    T16Q-SCLCL09
    T16Q-SCLCR09
    T20R-SCLCL09C
    T20R-SCLCR09C
    T25S-SCLCL09C
    T25S-SCLCR09C

    勝手

    最小加工径

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    CAM・工具管理ソフト用データ

    トラスココード

    CADデータ有無

    (2D/3D)

    適合チップ

    スパナ

    基準コーナーR（ノーズR）

    推奨締付けトルク

    (N・m)

    		最小発注数量
    左
    16
    12
    150
    11
    -
    -
    -
    CC**0602...
    T-8F
    0.4
    1.2
    1個
    右
    16
    12
    150
    11
    -
    -
    -
    CC**0602...
    T-8F
    0.4
    1.2
    1個
    左
    20
    16
    180
    15
    -
    -
    2D
    CC**09T3...
    T-15F
    0.8
    3
    1個
    右
    20
    16
    180
    15
    -
    350-0055
    2D
    CC**09T3...
    T-15F
    0.8
    3
    1個
    左
    25
    20
    200
    18
    zoller
    -
    2D/3D
    CC**09T3...
    T-15F
    0.8
    3
    1個
    右
    25
    20
    200
    18
    zoller
    -
    2D/3D
    CC**09T3...
    T-15F
    0.8
    3
    1個
    左
    32
    25
    250
    23
    -
    -
    2D
    CC**09T3...
    T-15F
    0.8
    3
    1個
    右
    32
    25
    250
    23
    -
    -
    2D
    CC**09T3...
    T-15F
    0.8
    3
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    23,004円
    ( 25,304円 )
    1日目
    23,004円
    ( 25,304円 )
    1日目
    23,433円
    ( 25,776円 )
    1日目
    23,433円
    ( 25,776円 )
    1日目
    40,742円
    ( 44,816円 )
    1日目
    40,742円
    ( 44,816円 )
    1日目
    41,835円
    ( 46,019円 )
    1日目
    41,835円
    ( 46,019円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ねじ止め式内径加工用工具。
    【特長】
    ・超硬補強材付き。
    ・アプローチ角：95°。
    ・ポジタイプインサート使用。
    【用途】
    ・内径・端面切削用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
