未確定：候補が4型番あります。
タンガロイ

SN形ミニバイト SN R-2/3 内径ねじ切り 鋼シャンク

SN形ミニバイト SN R-2/3 内径ねじ切り 鋼シャンク
通常単価(税別)
12,704円～12,728円
税込単価
13,974円～14,001円
通常出荷日：1日目～3日目

ねじ止め式内径ねじ切り加工用工具。【特長】・鋼シャンク仕様。・右勝手のホルダ。

  • ホルダ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

スクリューオン式内径ねじ切りバイト

タンガロイ

スクリューオン式内径ねじ切りバイト
通常価格(税別)： 10,992円 (税込価格：12,091円)

通常出荷日：1 日目

よく一緒に見られています

内径ねじ切り加工用バイト SNR／L形

タンガロイ

内径ねじ切り加工用バイト SNR／L形
通常価格(税別)： 14,915円 (税込価格：16,407円)

通常出荷日：1 日目 ～

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

SN形ミニバイト SN R-2／3の外観

SN形ミニバイト SN R/L-2/3 内径ねじ切り 鋼シャンク:関連画像

SN R-2／3

SN形ミニバイト SN R-2／3の仕様

SN形ミニバイト SN R/L-2/3 内径ねじ切り 鋼シャンク:関連画像

外形図 ※図は右勝手（R）

  • 鋼シャンク
  • 内径ねじ切り
  • スクリューオン・クランプオン兼用式
  • ピッチ：0.5～2.0mm
  • 山数：48～16
  • コーナ数：1
ホルダ形番 寸法（mm） 使用インサート 部品
最小
加工径
φDm		 φDs f L1 L2 h リード角
Le		 締付けねじ スパナ
SNR 0006H06-2 8 8 4.7 100 18 7 2° 6IR □□□□ CSTB-2L040 T-6F
SNR 0006H06-3 3°
SNR 0008H06-2 10 8 5.7 100 - 7 2° CSTB-2L T-6F
SNR 0008H06-3 3°
  • ※ 右勝手のホルダ（SNR～）には右勝手のインサート（6IR～）をご使用ください。

型番リスト

表示件数
  • 1
    • 型番
    SNR0006H06-2
    SNR0006H06-3
    SNR0008H06-2
    SNR0008H06-3

    最小加工径

    (mm)

    トラスココード

    刃先距離

    (mm)

    クランプねじ

    		最小発注数量
    8
    349-9910
    4.7
    CSTB-2L040
    1個
    8
    710-8958
    4.7
    CSTB-2L040
    1個
    10
    349-9936
    5.7
    CSTB-2L
    1個
    10
    710-8966
    5.7
    CSTB-2L
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    12,728円
    ( 14,001円 )
    1日目
    12,704円
    ( 13,974円 )
    1日目
    12,704円
    ( 13,974円 )
    3日目
    12,704円
    ( 13,974円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ねじ止め式内径ねじ切り加工用工具。
    【特長】
    ・鋼シャンク仕様。
    ・右勝手のホルダ。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

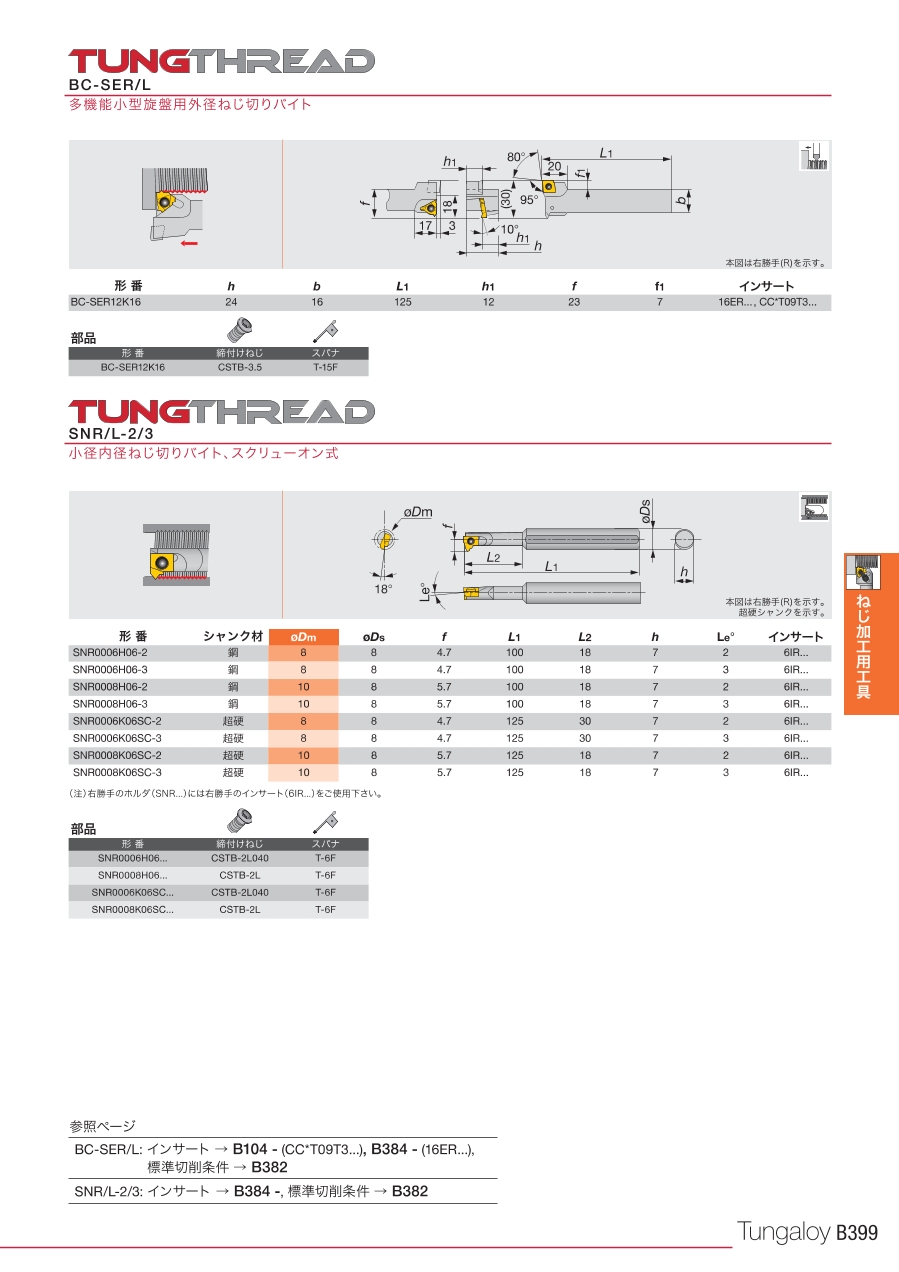

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
