タンガロイ

内径用ホルダ P形 ネガ／レバーロック式バイト PDZNR／L

内径用ホルダ P形 ネガ／レバーロック式バイト PDZNR／L
通常単価(税別)
35,916円～65,675円
税込単価
39,508円～72,243円
通常出荷日：1日目

レバーロック式の内径用バイト。【特長】・使用インサート：ネガ55°ひし形。【用途】・内径・引き切削用。...

詳細を確認
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

内径用ホルダ スクリューオン式バイト S形 SVZBR／L

タンガロイ

内径用ホルダ スクリューオン式バイト S形 SVZBR／L
通常価格(税別)： 12,997円 (税込価格：14,297円)

通常出荷日：1 日目 ～

よく一緒に見られています

STREAMJETBAR（ストリームジェットバー） P形 PDZNR/L

タンガロイ

STREAMJETBAR（ストリームジェットバー） P形 PDZNR/L
通常価格(税別)： 35,916円 (税込価格：39,508円)

通常出荷日：1 日目

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品仕様

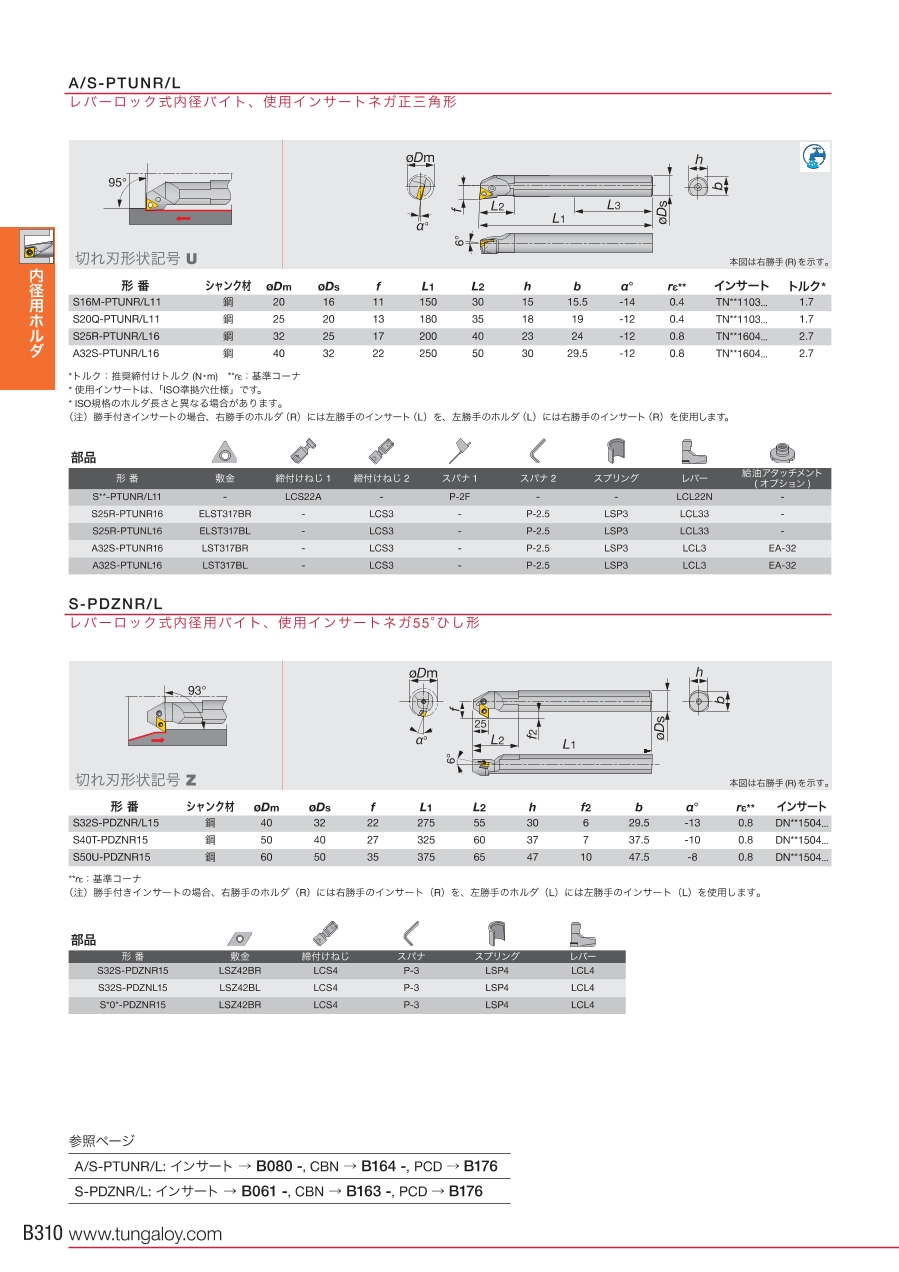

S-PDZNR／Lの寸法図

S-PDZNR／Lの寸法図

本図は右勝手（R）を示す。

S-PDZNR／Lの使用イメージ

S-PDZNR／Lの使用イメージ

形番R／LmaterialDmDsfL1L2hbthetaalfare
S32S-PDZNR15RSTEEL40.032.022.00275.055.030.0029.56.0-13.00.80
S32S-PDZNL15LSTEEL40.032.022.00275.055.030.0029.56.0-13.00.80
S40T-PDZNR15RSTEEL50.040.027.00325.060.037.0037.56.0-10.00.80
S50U-PDZNR15RSTEEL60.050.035.00375.065.047.0047.56.0-8.00.80

単位：mm
※勝手付きインサートの場合、右勝手のホルダ（PDZNR**）には右勝手のインサート（R）を、左勝手のホルダ（PDZNL**）には左勝手のインサート（L）を使用します。

型番リスト

表示件数
  • 1
    • 型番
    S32S-PDZNL15
    S32S-PDZNR15
    S40T-PDZNR15
    S50U-PDZNR15

    勝手

    最小加工径

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    トラスココード

    シート

    		最小発注数量
    左
    40
    32
    250
    30
    29.5
    711-8309
    LSZ42BL
    1個
    右
    40
    32
    250
    30
    29.5
    711-8295
    LSZ42BR
    1個
    右
    50
    40
    300
    37
    37.5
    711-8350
    LSZ42BR
    1個
    右
    60
    50
    350
    47
    47.5
    711-8830
    LSZ42BR
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    35,916円
    ( 39,508円 )
    1日目
    35,916円
    ( 39,508円 )
    1日目
    49,271円
    ( 54,198円 )
    1日目
    65,675円
    ( 72,243円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    レバーロック式の内径用バイト。
    【特長】
    ・使用インサート：ネガ55°ひし形。
    【用途】
    ・内径・引き切削用。ポジ（最小加工径40mm～）。

    ご注意

    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    内径用ホルダ P形 ネガ／レバーロック式バイト PDZNR／Lのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    内径用ホルダ P形 ネガ／レバーロック式バイト PDZNR／L
    P形 ネガ/レバーロック式 PSKNR/L
    S-PWLNR/Lレバーロック式内径バイト
    レバーロック式内径用バイト A-PCLNR/L-Eco
    レバーロック式内径用バイト A-PTFNR/L-Eco
    レバーロック式内径用バイト A-PDUNR/L-Eco
    メーカータンガロイタンガロイタンガロイタンガロイタンガロイタンガロイ
    通常価格35,916円-32,638円 -17,749円 -17,749円 -26,213円 -24,097円
    通常出荷日1日目1日目1日目1日目1日目1日目
    加工用途内径・通し穴 / 引き内径・通し穴内径・通し穴 / 端面・止まり穴内径・通し穴 / 端面・止まり穴内径・通し穴内径・通し穴 / 倣い
    適合チップ形状D（55°ひし形）S（四角形）W（六角形）C（80°ひし形）T（三角形）D（55°ひし形）
    適合チップ逃げ角ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）
    適合チップ切れ刃長151206091111
    切込み角ISO規格外K：75°（オフセットあり）C：90°（オフセットなし）L：95°（オフセットあり）F：90°（オフセットあり）U：93°（オフセットあり）
