M形 外径用TACバイト マルチクランプ式 MCLNR/L
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

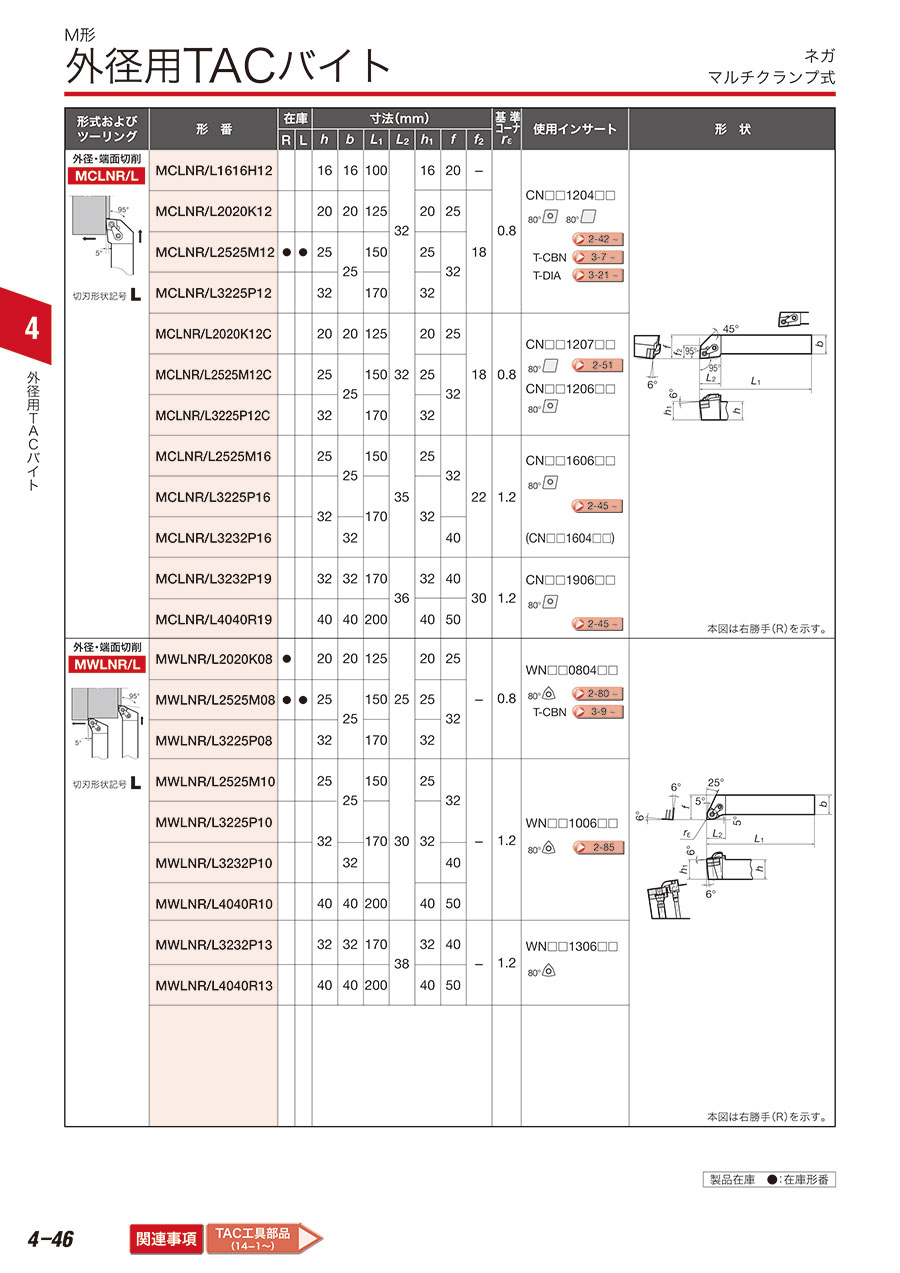

マルチクランプバイト MCLNR／Lの仕様
MCLNR／Lの寸法図
MCLNR／Lの使用イメージ
本図は右勝手（R）を示す。
| 形番 | R／L | h | b | L1 | L2 | h1 | f | f2 | re |
|---|---|---|---|---|---|---|---|---|---|
| MCLNR2525M12 | R | 25.0 | 25.0 | 150.0 | 32.0 | 25.00 | 32.00 | 18.00 | 0.80 |
| MCLNL2525M12 | L | 25.0 | 25.0 | 150.0 | 32.0 | 25.00 | 32.00 | 18.00 | 0.80 |
単位：mm
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,564円 ( 13,820円 ) | 在庫品1日目当日出荷可能 |
12,564円 ( 13,820円 ) | 1日目 |
詳細情報
基本情報
マルチクランプ式のバイト。
【特長】
・アプローチ角：95°。
・使用インサート：ネガ80°、ひし形。
【用途】
・外径、端面切削用。
ご注意
- ホルダ本体には、チップは付属しておりません。
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
