タンガロイ

M形 外径用TACバイト スクリューオン式 MVVNN

M形 外径用TACバイト スクリューオン式 MVVNN
通常単価(税別)
15,622円～19,062円
税込単価
17,184円～20,968円
通常出荷日：1日目

マルチクランプ式のバイト。【特長】・アプローチ角：72.5°。・使用インサート：ネガ35°及び25°、...

詳細を確認
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

M形 外径用TACバイト マルチクランプ式 MVQNR／L

タンガロイ

M形 外径用TACバイト マルチクランプ式 MVQNR／L
通常価格(税別)： 11,974円 (税込価格：13,171円)

通常出荷日：1 日目

よく一緒に見られています

外径・倣い加工用バイト MVJNR／L形

タンガロイ

外径・倣い加工用バイト MVJNR／L形
通常価格(税別)： 15,622円 (税込価格：17,184円)

通常出荷日：1 日目

未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

マルチクランプバイト MVVNNの仕様

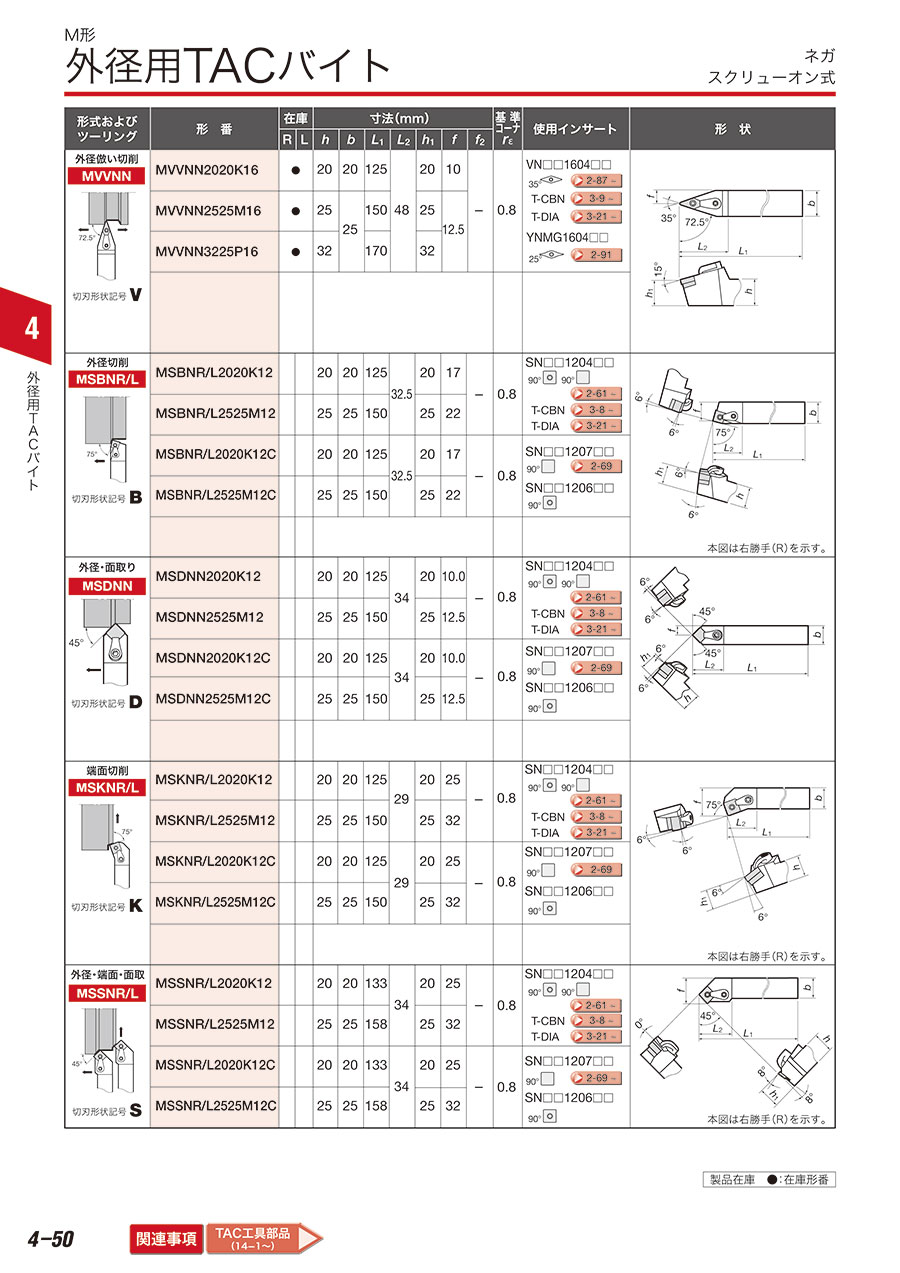

MVVNNの寸法図

MVVNNの寸法図

MVVNNの使用イメージ（切れ刃形状：V）

MVVNNの使用イメージ（切れ刃形状：V）

形番R／LhbL1L2h1fre
MVVNN2020K16N20.020.0125.048.020.0010.000.80
MVVNN2525M16N25.025.0150.048.025.0012.500.80
MVVNN3225P16N32.025.0170.048.032.0012.500.80

単位：mm

型番リスト

表示件数
  • 1
    • 型番
    MVVNN2020K16
    MVVNN2525M16
    MVVNN3225P16

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    シャンク断面H/B

    		最小発注数量
    20
    20
    125
    350-6151
    20
    1個
    25
    25
    150
    350-6169
    25
    1個
    32
    25
    170
    711-5792
    32
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    15,622円
    ( 17,184円 )
    1日目
    17,188円
    ( 18,907円 )
    1日目
    19,062円
    ( 20,968円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    マルチクランプ式のバイト。
    【特長】
    ・アプローチ角：72.5°。
    ・使用インサート：ネガ35°及び25°、ひし形。
    【用途】
    ・外径、倣い切削用。

    ご注意

    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    M形 外径用TACバイト スクリューオン式 MVVNNのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    M形 外径用TACバイト スクリューオン式 MVVNN
    M形 外径用TACバイト マルチクランプ式 MTENN
    M形 外径用TACバイト マルチクランプ式 MDPNN
    M形 外径用TACバイト マルチクランプ式 MTQNR/L
    M形 外径用TACバイト マルチクランプ式 MDJNR/L
    S形 外径用TACバイト スクリューオン式 SDNCN
    メーカータンガロイタンガロイタンガロイタンガロイタンガロイタンガロイ
    通常価格15,622円-12,564円12,564円11,974円 -12,564円10,317円 -
    通常出荷日1日目在庫品1日目1日目1日目1日目1日目〜
    加工用途外径 / 倣い外径外径 / 倣い外径 / 倣い外径 / 倣い外径 / 倣い
    適合チップ形状V（35°ひし形）T（三角形）D（55°ひし形）T（三角形）D（55°ひし形）D（55°ひし形）
    適合チップ逃げ角ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）ポジ7°（C）
    適合チップ切れ刃長161615161511
    勝手なしなしなし右右なし
