タンガロイ

My-Tシリーズ 横型シャンク CGWTR/L

My-Tシリーズ 横型シャンク CGWTR/L
通常単価(税別)
12,634円～13,463円
税込単価
13,897円～14,809円
通常出荷日：1日目～5日目

CGWTR／Lシリーズのシャンク。【特長】・横型T。【用途】・CGWSR／L-WG、-WG-L、-G、...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

端面溝入れ加工用ブレード My-Tシリーズ

タンガロイ

端面溝入れ加工用ブレード My-Tシリーズ
通常価格(税別)： 9,055円 (税込価格：9,961円)

通常出荷日：在庫品1日目

よく一緒に見られています

My-Tシリーズ 縦型シャンク CGWSR／L

タンガロイ

My-Tシリーズ 縦型シャンク CGWSR／L
通常価格(税別)： 12,634円 (税込価格：13,897円)

通常出荷日：1 日目

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

横型シャンク CGWTR／Lの仕様

CGWTR／Lの外観

CGWTR／Lの外観

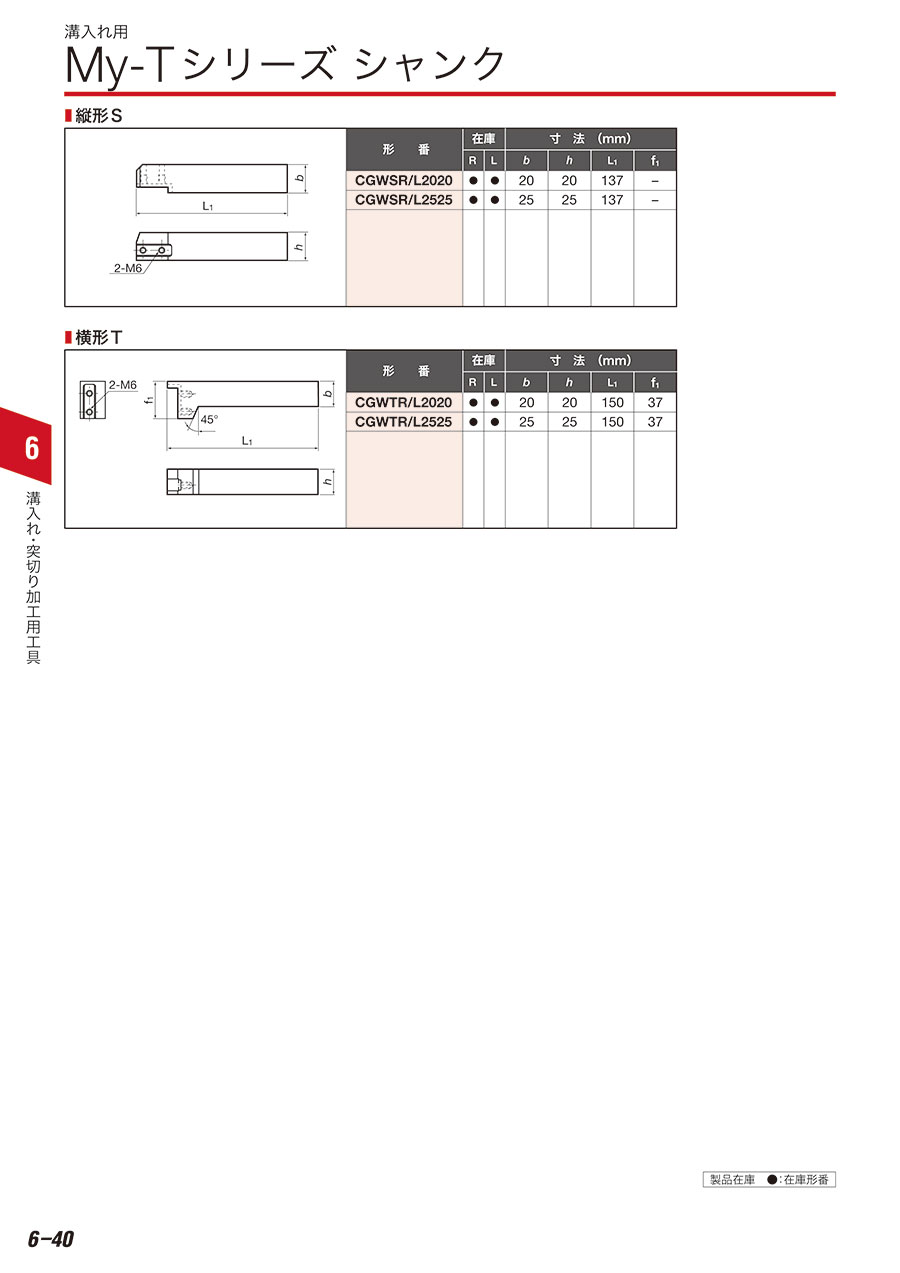

CGWTR／Lの寸法図（単位：mm）

CGWTR／Lの寸法図（単位：mm）

本図は、右勝手（R）を示し、破線は20mm角シャンクを示す。

形番R／LhbL1f1
CGWTR2020R20.020.0150.037.0
CGWTL2020L20.020.0150.037.0
CGWTR2525R25.025.0150.037.0
CGWTL2525L25.025.0150.037.0

単位：mm

型番リスト

表示件数
  • 1
    • 型番
    CGWTL2020
    CGWTL2525
    CGWTR2020
    CGWTR2525

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    トラスココード

    頭部

    (mm)

    適合チップ

    		最小発注数量
    左
    20
    20
    350-3445
    30.5
    GE□□、GT□□、GR□□、GF□□、GN□□、GE□□L、GE□□-AL
    1個
    左
    25
    25
    350-3453
    -
    GE□□、GT□□、GR□□、GF□□、GN□□、GE□□L、GE□□-AL
    1個
    右
    20
    20
    350-3470
    30.5
    GE□□、GT□□、GR□□、GF□□、GN□□、GE□□R、GE□□-AL
    1個
    右
    25
    25
    350-3488
    -
    GE□□、GT□□、GR□□、GF□□、GN□□、GE□□R、GE□□-AL
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    12,634円
    ( 13,897円 )
    1日目
    13,437円
    ( 14,781円 )
    1日目
    12,634円
    ( 13,897円 )
    5日目
    13,463円
    ( 14,809円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    CGWTR／Lシリーズのシャンク。
    【特長】
    ・横型T。
    【用途】
    ・CGWSR／L-WG、-WG-L、-G、-CGD、-FL-G／TP及び-#S／Dバイト用。
    ・溝入れ用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
