タンガロイ

J-シリーズJ形/外径切削 スクリューオン式 JSCGCR/L

J-シリーズJ形/外径切削 スクリューオン式 JSCGCR/L
通常単価(税別)
8,405円～8,765円
税込単価
9,246円～9,642円
通常出荷日：1日目

スクリューオン式の外径用ホルダ。【特長】・クランプ形状：スクリューオン。・適用チップ逃げ角種類：ポジ。

  • ホルダ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

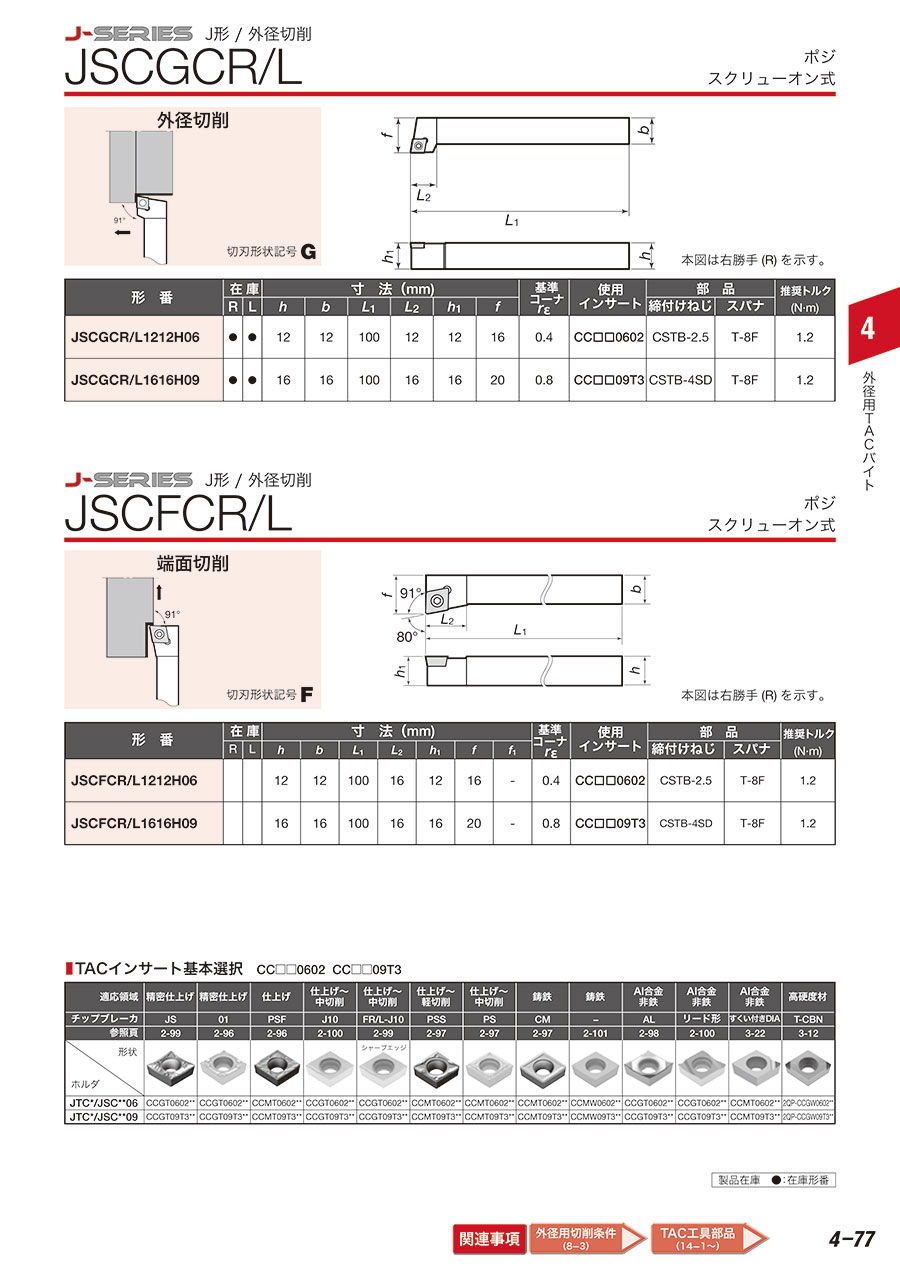

外形図

J-シリーズJ形/外径切削 スクリューオン式 JSCGCR/L 外形図1

切刃形状記号：G

J-シリーズJ形/外径切削 スクリューオン式 JSCGCR/L 外形図2

本図は右勝手（R）を示す

選定サポート情報

外径用TACバイトの構造と特長

  • 形式と特長
J-シリーズJ形/外径切削 スクリューオン式 JSCGCR/L 選定サポート関連画像

型番リスト

表示件数
  • 1
    • 型番
    JSCGCL1212H06
    JSCGCL1616H09
    JSCGCR1212H06
    JSCGCR1616H09

    適合チップ切れ刃長

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    トラスココード

    適合チップ

    基準コーナーR（ノーズR）

    シャンク断面H/B

    		最小発注数量
    06
    左
    12
    12
    350-4689
    CC□□0602□□
    0.4
    12
    1個
    09
    左
    16
    16
    350-4697
    CC□□09T3□□
    0.8
    16
    1個
    06
    右
    12
    12
    350-4701
    CC□□0602□□
    0.4
    12
    1個
    09
    右
    16
    16
    350-4719
    CC□□09T3□□
    0.8
    16
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,405円
    ( 9,246円 )
    1日目
    8,765円
    ( 9,642円 )
    1日目
    8,459円
    ( 9,305円 )
    1日目
    8,765円
    ( 9,642円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    スクリューオン式の外径用ホルダ。
    【特長】
    ・クランプ形状：スクリューオン。
    ・適用チップ逃げ角種類：ポジ。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    J-シリーズJ形/外径切削 スクリューオン式 JSCGCR/Lのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    J-シリーズJ形/外径切削 スクリューオン式 JSCGCR/L
    J-シリーズJ形/外径切削 スクリューオン式 JS-SDUCL
    S形 外径用TACバイト スクリューオン式 SVQCR／L
    S形 外径用TACバイト スクリューオン式 SDNCN
    S形 外径用TACバイト スクリューオン式 SRDCN
    S形 外径用TACバイト スクリューオン式 SSDPN
    メーカータンガロイタンガロイタンガロイタンガロイタンガロイタンガロイ
    通常価格8,405円-16,946円 -12,927円 -10,317円 -10,298円 -8,459円 -
    通常出荷日1日目1日目在庫品1日目〜1日目〜1日目1日目
    加工用途外径外径 / 後引き外径 / 倣い外径 / 倣い外径 / 倣い外径 / 面取り
    適合チップ形状C（80°ひし形）D（55°ひし形）V（35°ひし形）D（55°ひし形）R（円形）S（四角形）
    適合チップ逃げ角ポジ7°（C）ポジ7°（C）ポジ7°（C）ポジ7°（C）ポジ7°（C）ポジ11°（P）
    切込み角G：90°（オフセットあり）U：93°（オフセットあり）ISO規格外N：63°（オフセットなし）D：45°（オフセットなし）D：45°（オフセットなし）
    クランプ方式スクリューオン(S)スクリューオン(S)スクリューオン(S)スクリューオン(S)スクリューオン(S)スクリューオン(S)
