タンガロイ

小型旋盤用工具 J-シリーズJT形／外径切削 スクリューオン式バイト JSDJCR／L

小型旋盤用工具 J-シリーズJT形／外径切削 スクリューオン式バイト JSDJCR／L
通常単価(税別)
8,459円～8,824円
税込単価
9,305円～9,706円
通常出荷日：1日目～5日目

外径倣い切削に最適な小型旋盤用工具。【特長】・ねじ止め式外径、倣い加工用工具アプローチ角：93°ポジタ...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
詳細を確認

よく一緒に見られています

外径加工用バイト ETGNR／L形

タンガロイ

外径加工用バイト ETGNR／L形
通常価格(税別)： 6,214円 (税込価格：6,835円)

通常出荷日：在庫品1日目

よく一緒に見られています

小型旋盤用工具 J-シリーズJ形／外径切削 スクリューオン式 JSCLCR／L

タンガロイ

小型旋盤用工具 J-シリーズJ形／外径切削 スクリューオン式 JSCLCR／L
通常価格(税別)： 8,459円 (税込価格：9,305円)

通常出荷日：1 日目 ～

未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

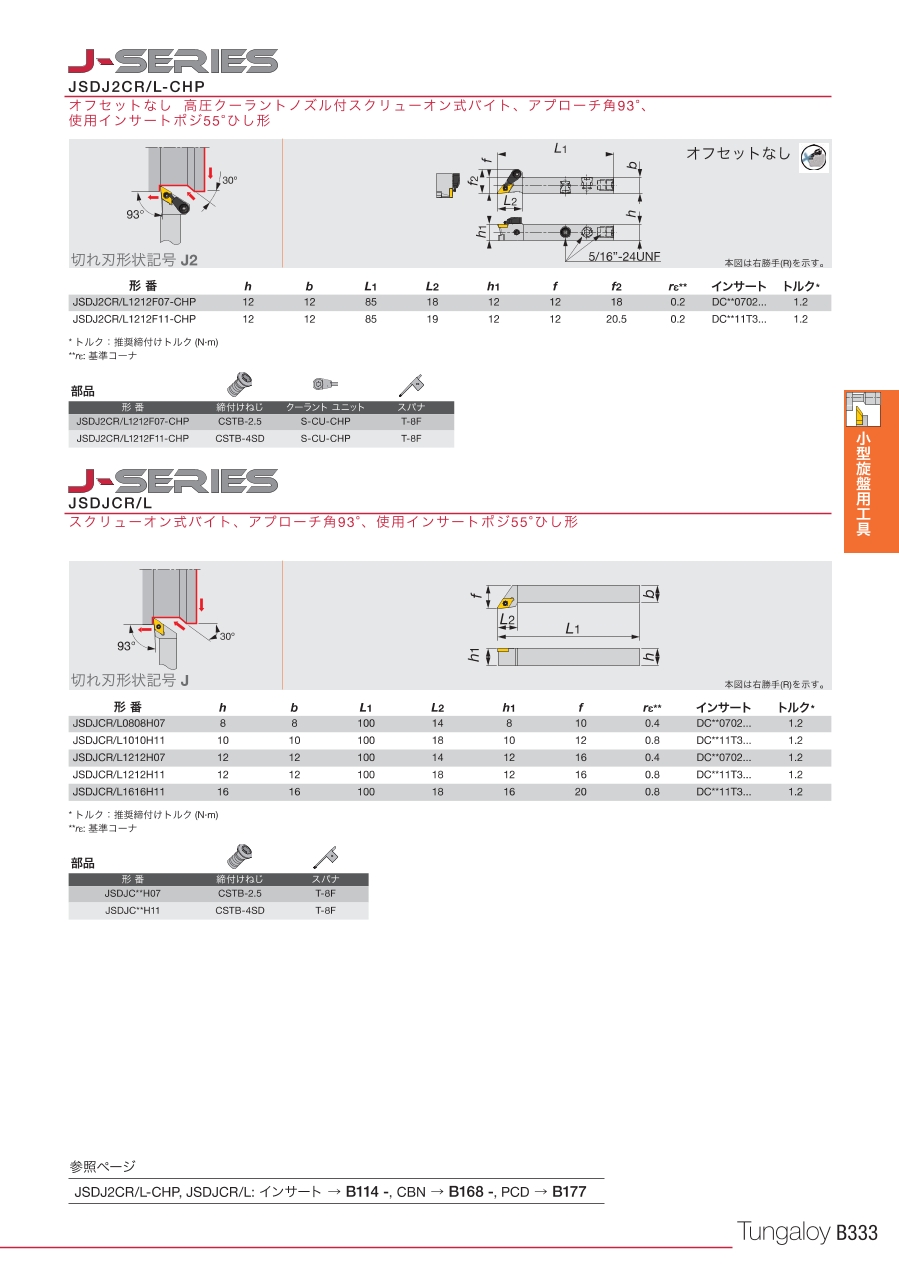

J-シリーズJT形/外径切削 スクリューオン式 JSDJCR/L JSDFCR/L 外形図1

切刃形状記号：J

J-シリーズJT形/外径切削 スクリューオン式 JSDJCR/L JSDFCR/L 外形図2

本図は右勝手（R）を示す

選定サポート情報

外径用TACバイトの構造と特長

  • 形式と特長
J-シリーズJT形/外径切削 スクリューオン式 JSDJCR/L JSDFCR/L 選定サポート関連画像

型番リスト

表示件数
  • 1
    • 型番
    JSDJCL0808H07
    JSDJCL1010H11
    JSDJCL1212H07
    JSDJCL1212H11
    JSDJCL1616H11
    JSDJCR0808H07
    JSDJCR1010H11
    JSDJCR1212H07
    JSDJCR1212H11
    JSDJCR1616H11

    適合チップ切れ刃長

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    トラスココード

    CADデータ有無

    (2D/3D)

    適合チップ

    基準コーナーR（ノーズR）

    シャンク断面H/B

    		最小発注数量
    07
    左
    8
    8
    350-4921
    2D
    DC□□0702□□
    0.4
    8
    1個
    11
    左
    10
    10
    350-4930
    2D／3D
    DC□□11T3□□
    0.8
    10
    1個
    07
    左
    12
    12
    350-4948
    2D
    DC□□0702□□
    0.4
    12
    1個
    11
    左
    12
    12
    350-4956
    2D／3D
    DC□□11T3□□
    0.8
    12
    1個
    11
    左
    16
    16
    350-4964
    2D／3D
    DC□□11T3□□
    0.8
    16
    1個
    07
    右
    8
    8
    350-4972
    2D
    DC□□0702□□
    0.4
    8
    1個
    11
    右
    10
    10
    350-4981
    2D／3D
    DC□□11T3□□
    0.8
    10
    1個
    07
    右
    12
    12
    350-4999
    2D
    DC□□0702□□
    0.4
    12
    1個
    11
    右
    12
    12
    350-5006
    2D／3D
    DC□□11T3□□
    0.8
    12
    1個
    11
    右
    16
    16
    350-5014
    2D／3D
    DC□□11T3□□
    0.8
    16
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,807円
    ( 9,688円 )
    1日目
    8,807円
    ( 9,688円 )
    1日目
    8,459円
    ( 9,305円 )
    1日目
    8,459円
    ( 9,305円 )
    1日目
    8,765円
    ( 9,642円 )
    1日目
    8,807円
    ( 9,688円 )
    1日目
    8,824円
    ( 9,706円 )
    1日目
    8,459円
    ( 9,305円 )
    1日目
    8,477円
    ( 9,325円 )
    5日目
    8,765円
    ( 9,642円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    外径倣い切削に最適な小型旋盤用工具。
    【特長】
    ・ねじ止め式外径、倣い加工用工具アプローチ角：93°ポジタイプインサート使用。
    ・高精度、鋭い刃立ち性。
    ・超寿命、高い安定性。
    【用途】
    ・外径倣い切削に。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    小型旋盤用工具 J-シリーズJT形／外径切削 スクリューオン式バイト JSDJCR／Lのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    小型旋盤用工具 J-シリーズJT形／外径切削 スクリューオン式バイト JSDJCR／L
    小型旋盤用工具 J-シリーズJ形／外径切削 スクリューオン式 JSCLCR／L
    J-シリーズJT形/外径切削 背面クランプ式 JTTANR/L
    J-シリーズJ形/外径切削 スクリューオン式 JSEGR/L
    J-シリーズJ形/外径切削 スクリューオン式 JSVJBR/L
    J-シリーズJ形/外径切削 スクリューオン式 JSDFCR/L
    メーカータンガロイタンガロイタンガロイタンガロイタンガロイタンガロイ
    通常価格8,459円-8,459円 -10,298円 -8,459円 -8,459円 -8,459円 -
    通常出荷日1日目〜1日目〜1日目1日目1日目1日目
    加工用途外径 / 倣い外径 / 端面外径外径 / 後引き外径 / 倣い外径 / 端面
    適合チップ形状D（55°ひし形）C（80°ひし形）T（三角形）ISO規格外V（35°ひし形）D（55°ひし形）
    適合チップ逃げ角ポジ7°（C）ポジ7°（C）ネガ0°（N）ポジ30°（G）ポジ5°（B）ポジ7°（C）
    切込み角J：93°（オフセットあり）L：95°（オフセットあり）A：90°（オフセットなし）ISO規格外J：93°（オフセットあり）F：90°（オフセットあり）
    クランプ方式スクリューオン(S)スクリューオン(S)ISO規格外スクリューオン(S)スクリューオン(S)スクリューオン(S)
