E形 外径用TACバイト 備心ピン式 ESDNR
- 通常単価(税別)
- 6,527円～6,655円
- 税込単価
- 7,180円～7,321円
偏芯ピン式のバイト。【特長】・アプローチ角：45°。・使用インサート：ネガ、正方形。【用途】・外径、面...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
偏芯ピン式バイト ESDNRの仕様
ESDNRの寸法図
ESDNRの使用イメージ
本図は右勝手（R）を示す。
| 形番 | R／L | h | b | L1 | h1 | f | re |
|---|---|---|---|---|---|---|---|
| ESDNR1212 | R | 12.0 | 12.0 | 80.0 | 11.50 | 6.00 | 0.80 |
| ESDNR1616H32 | R | 16.0 | 16.0 | 100.0 | 15.50 | 8.00 | 0.80 |
単位：mm

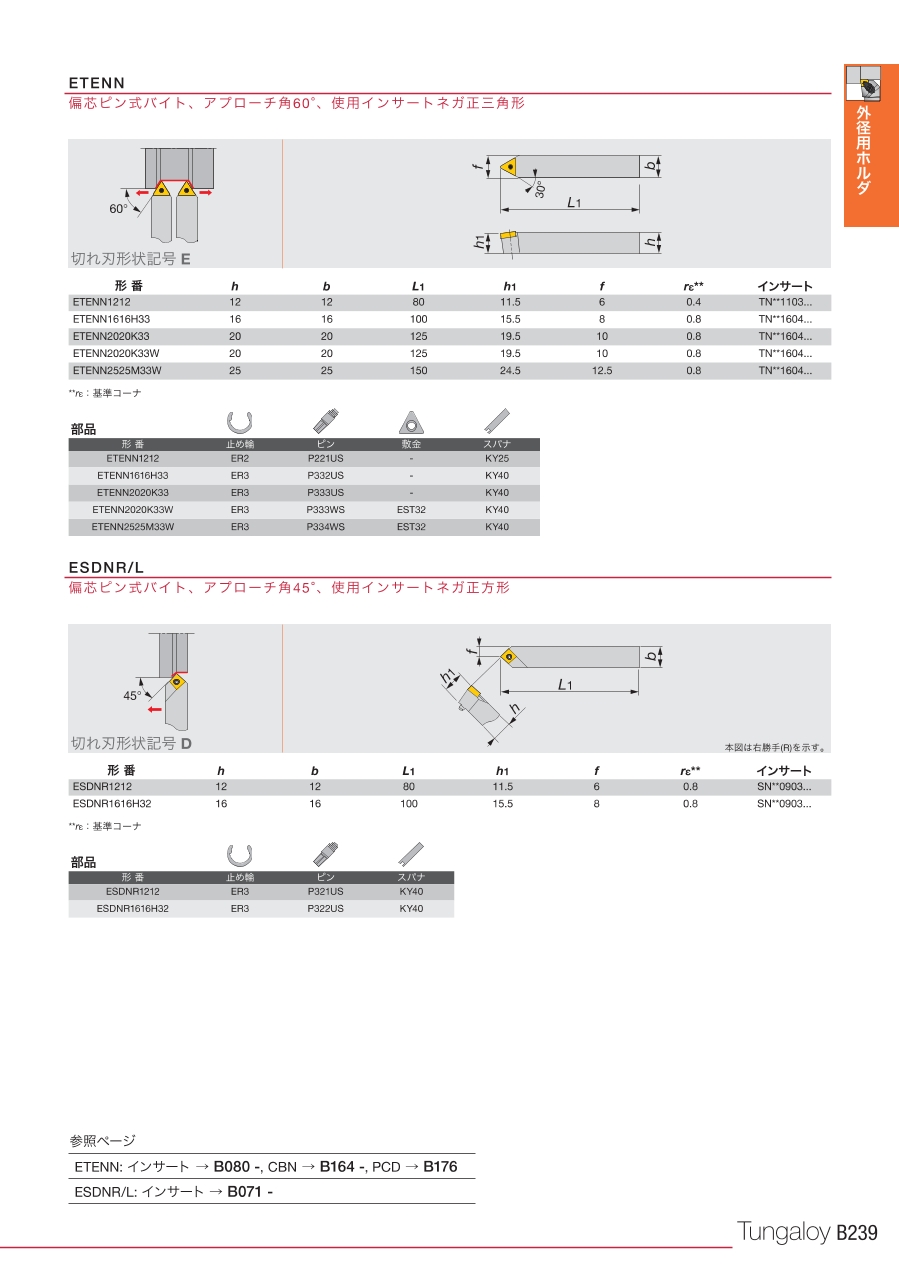

カタログ
