タンガロイ

C形 外径用TACバイト クランプオン式 CSDNN

C形 外径用TACバイト クランプオン式 CSDNN
通常単価(税別)
11,541円～13,437円
税込単価
12,695円～14,781円
通常出荷日：1日目

クランプオン式のバイト。【特長】・アプローチ角：45°。・使用インサート：ネガ、正方形。【用途】・外径...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

外径・面取り加工用バイト PSDNN形

タンガロイ

外径・面取り加工用バイト PSDNN形
通常価格(税別)： 8,342円 (税込価格：9,176円)

通常出荷日：1 日目 ～

よく一緒に見られています

C形 外径用TACバイト クランプオン式 CSSNR/L

タンガロイ

C形 外径用TACバイト クランプオン式 CSSNR/L
通常価格(税別)： 11,753円 (税込価格：12,928円)

通常出荷日：1 日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

クランプオンバイト CSDNNの仕様

CSDNNの寸法図

CSDNNの寸法図

CSDNNの使用イメージ

CSDNNの使用イメージ

形番R／LhbL1L2h1fre
CSDNN2020N20.020.0125.032.020.0010.000.80
CSDNN2525N25.025.0150.032.025.0012.500.80

単位：mm

型番リスト

表示件数
  • 1
    • 型番
    CSDNN2020
    CSDNN2525

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    シャンク断面H/B

    		最小発注数量
    20
    20
    125
    20
    1個
    25
    25
    150
    25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,541円
    ( 12,695円 )
    1日目
    13,437円
    ( 14,781円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    クランプオン式のバイト。
    【特長】
    ・アプローチ角：45°。
    ・使用インサート：ネガ、正方形。
    【用途】
    ・外径、面取り切削用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

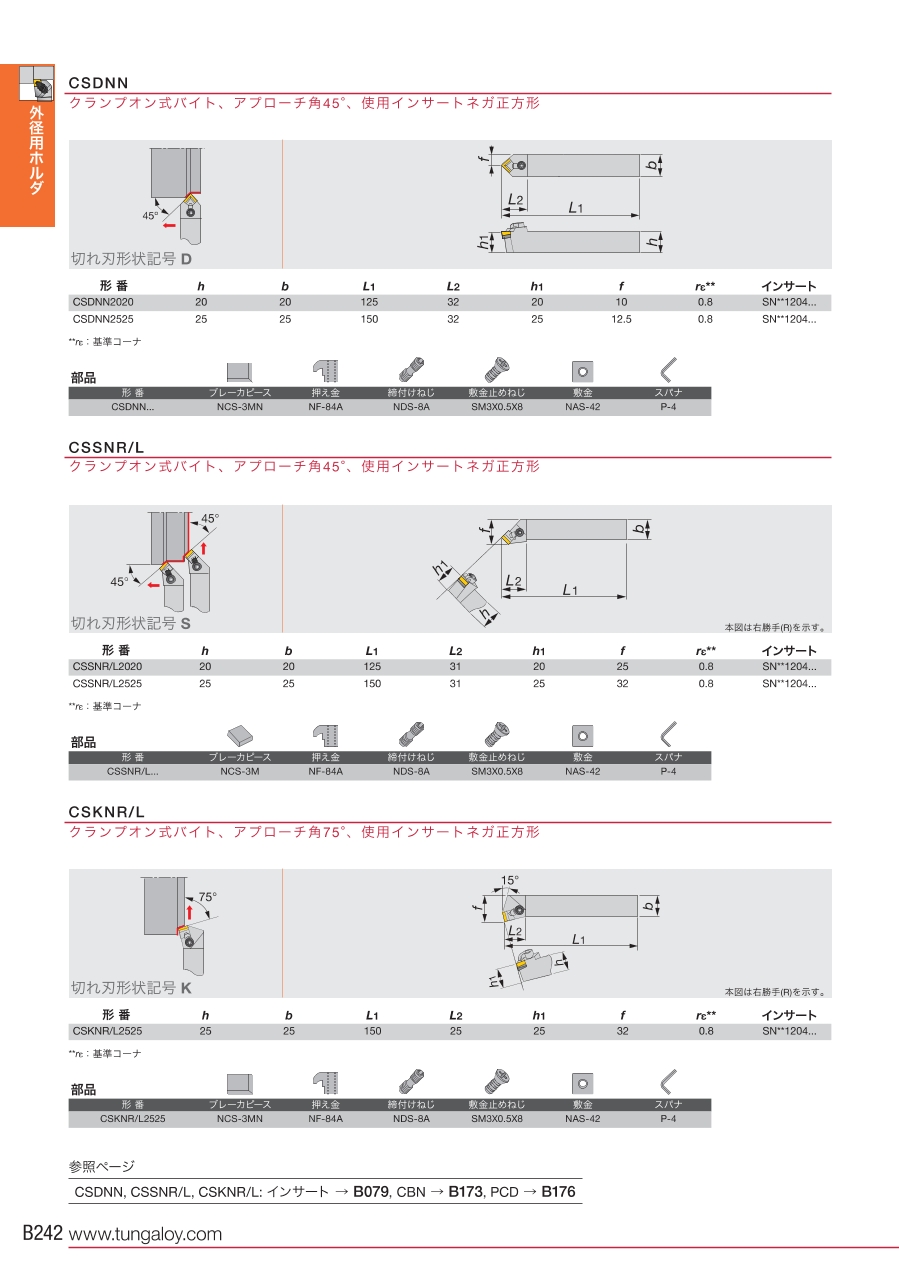

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    C形 外径用TACバイト クランプオン式 CSDNNのレビュー
    この商品のレビューはありません
