TONE

インパクト用ソケットアダプター NA64

カタログ |

通常単価(税別): 2,950円

税込単価: 3,245円

通常出荷日：5日目

差込角の異なるソケットとレンチを接続するアタッチメントです。【特長】・凹19.0mm×凸12.7mm・...

お得なエコノミーシリーズで消耗品もコストダウン！

通常出荷日：在庫品1日目

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

NA64の仕様・寸法情報

用途

インパクト用

ソケット形状

ジョイント類

差込角（電動ドリルの場合は、軸寸法）(mm)

差込角（電動ドリルの場合は、軸寸法）(ｲﾝﾁ)

3/4

全長(L寸法)(mm)

単品・セット区分

単品アダプター

差込角(mm)

19.0

差込角凸(mm)

12.7

全長

JANコード

4953488268003

トラスココード

356-8954

質量(g)

216

最大外径(D1orD2寸法)(mm)

質量(g)

216

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

NA64

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

2,950円

( 3,245円 )

5日目

基本情報

差込角の異なるソケットとレンチを接続するアタッチメントです。
【特長】
・凹19.0mm×凸12.7mm
・インパクトレンチ・動力工具用のアタッチメント、衝撃に非常に強い設計
・外観品質と防錆力の向上を図った無電解めっき仕様
【用途】
・機械の組立・整備・自動車・バイク・自転車のメンテナンス

商品情報

製品特長・仕様

製品の基本仕様・特長

差込角：19.0mm

※本製品は特許登録済です。

ピン・Oリング適応表

ピン	P4033S
Oリング	RAS322S

規格表

型番	差込角 dr. （mm）	寸法（mm）			質量（g）
型番	差込角 dr. （mm）	D	L₁	L	質量（g）
NA64	19.0凹×12.7凸	38	25	48	216

外形図

注意・禁止事項

警告

危険防止のため保護めがねや耳栓の使用をお薦めします。（図1）
回転中のソケットや、ジョイントなどのアタッチメントに手を触れないでください。（図2）
Oリング、ピンは正しいサイズのものを確実に固定してから使用してください。
Oリングとピンは消耗品です。劣化、摩耗したものは交換してください。

注意

工具は本来の使用目的以外には使用しないでください。
使用前および使用中などに亀裂などの異常が認められたら使用しないでください。
ボルト・ナットのサイズに合ったものを使用してください。
ソケットは完全にナットがかくれるまで差し込んで使用してください。（図3）
インパクトレンチを回転させながらナットに差し込まないでください。
ジョイントはエクステンションバーに比べると約半分の強さです。
凸ドライブが小さく、凹ドライブが大きいアダプターは、インパクトレンチをフルレンジで使用するとオーバートルクになり、凸ドライブが破損する時があります。レギュレターを絞って使用してください。（図4）
錆びたボルトなどを緩める時は六角棒レンチ類の能力以上のトルクを必要とする場合があります。簡単に外れないボルトを緩める時はあらかじめ浸透性潤滑剤などを使用してください。また、再度締付ける場合は、潤滑剤などを完全に拭き取ってから作業してください。（図5）
アダプターの限界トルクは小さい方の角ドライブが基準になります。
アタッチメント類を2個以上連結して使用しないでください。

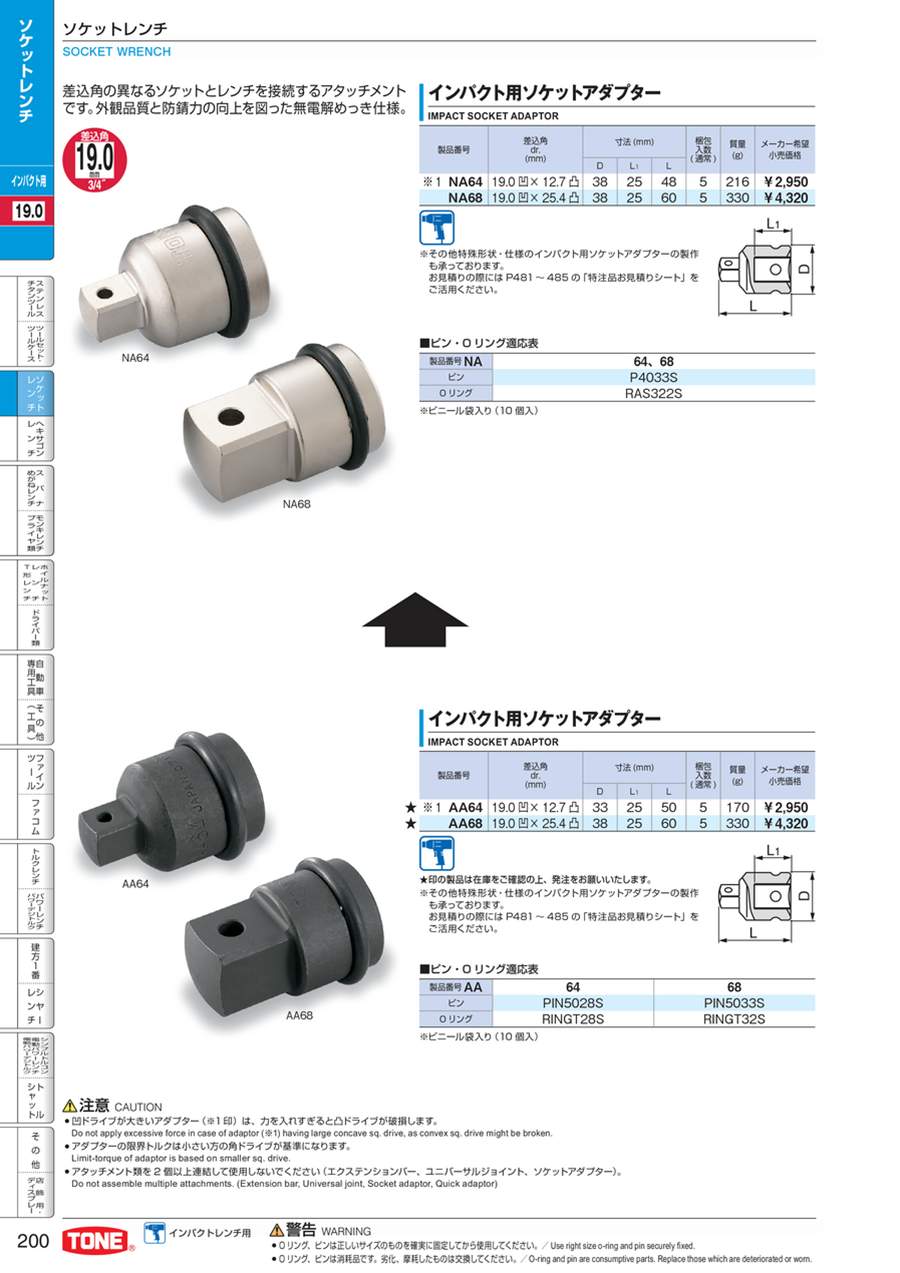

カタログ
