スペーサーエレメント７１１０Ｚ

製品特長・仕様

製品の基本仕様・特長

スペーサーエレメントによって加工物（ワーク）に合った高さが迅速に得られます。

スペーサーエレメントは4つまで積み重ねることができます。M12は最大500mmまで、M16は最大1100mmまでクランプできます。

取付方法が選べます。

タップ穴、T溝、裏座ぐりのジグプレートにも取付可能です。

連結は差し込んでスライドするだけ。

単純な動作でクランプを構築することができます。

ユニットとユニットのインターロックにより縦横、確実に固定されます。

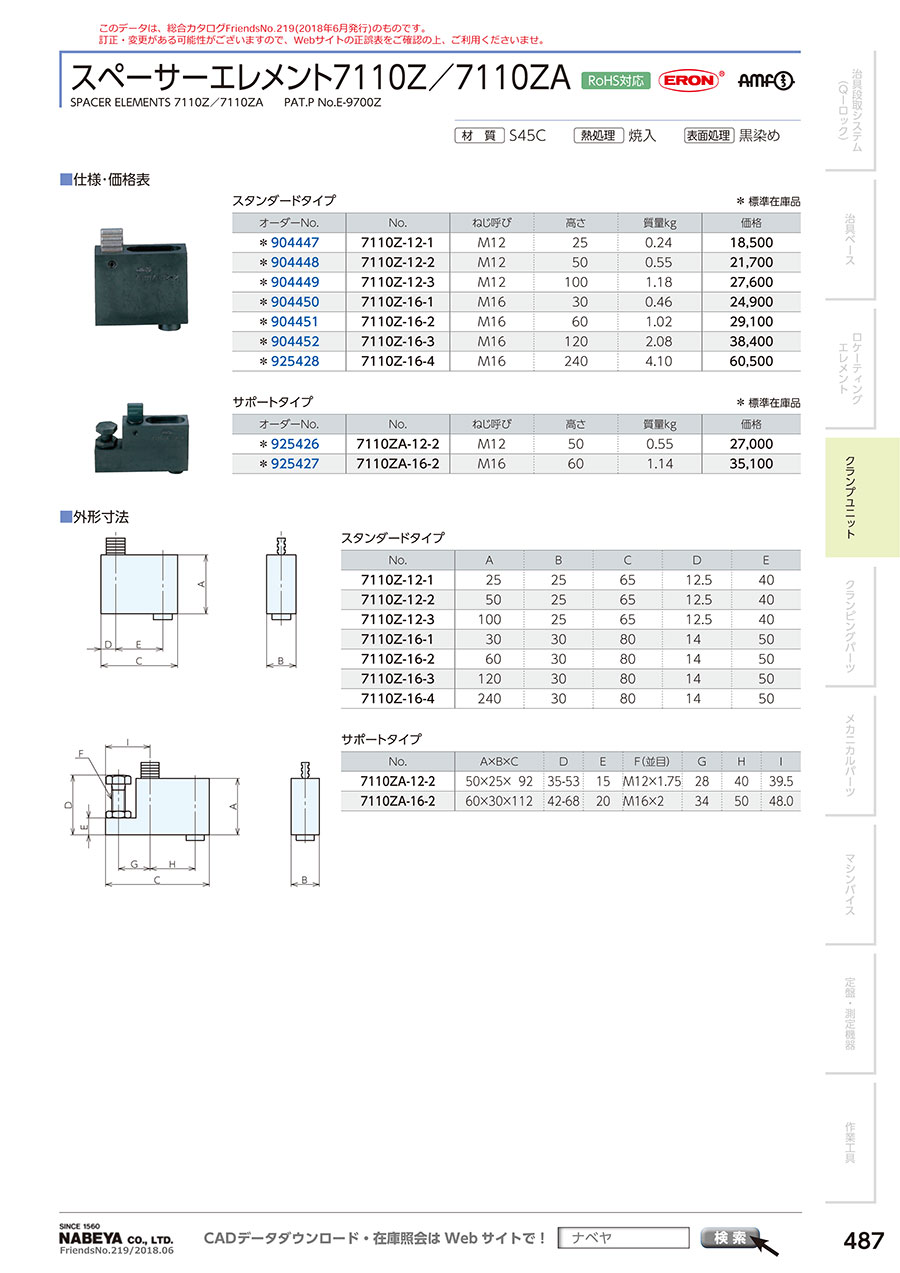

外形図

使用方法・使用事例

使用方法

ベースユニットを治具ベースに固定してください。
固定方法はTスロットナット、ベース裏面から固定、ソケットスクリューでタップ穴に固定、スタッドボルトで固定と、ご使用になる治具ベースに合せて選べます。

スタッドボルトで固定する場合、ベースエレメントにスタッドボルトをねじ込みます。
連結部を回転させ、治具ベースのタップ穴にねじ込みます。
手でいっぱいに締めたら連結部がベースエレメントの側面と平行になるように1/2回転以内で戻します。
この時点ではベースエレメントと治具ベースの間にスキマが生じますが、エレメントを連結させ、固定することによりスキマはなくなります。

クランプ高さに応じてスペーサーエレメントを確定し、ベースユニットの上に載せてご使用ください。
スペーサーエレメントなしで、ベースエレメントにクランプユニットを載せることもできます。
スペーサーエレメントは最大4つまで載せることができます。
各エレメントの連結は、下になるエレメントの連結部を、上に載せるエレメントの溝に挿入してスライドさせます。
クランプユニットの固定用六角ナットを締めることで、クランプが固定されます。

サポートスクリューでクランプバーの高さを調節してください。
最上部の六角ナットによって、ワークをクランプすることができます。

選定サポート情報

注意・禁止事項

注意・禁止事項

クランプユニット7110A以外は、治具ベースへの取り付けにはベースユニットが必要です。
クランプユニット単体、クランプユニット+スペーサーエレメントだけでは治具ベースへ取り付けできません。
