ナベヤ

スラストパッド（STP）

カタログ

通常単価(税別): 771円～2,590円

税込単価: 848円～2,849円

通常出荷日：在庫品1日目～8日目一部当日出荷可能

グラブスクリュー（SGT）とセットで使用するスラストパッド。【特長】・材質：SUM22L。・熱処理：浸...

詳細を確認

4.64.6

よく一緒に見られています

ナベヤ

グラブスクリュー（S45C）

通常価格(税別)： 440円 (税込価格：484円)

通常出荷日：在庫品1日目

よく一緒に見られています

ナベヤ

スイベルパット付ボルト（S45C）

通常価格(税別)： 1,391円 (税込価格：1,530円)

通常出荷日：在庫品1日目

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

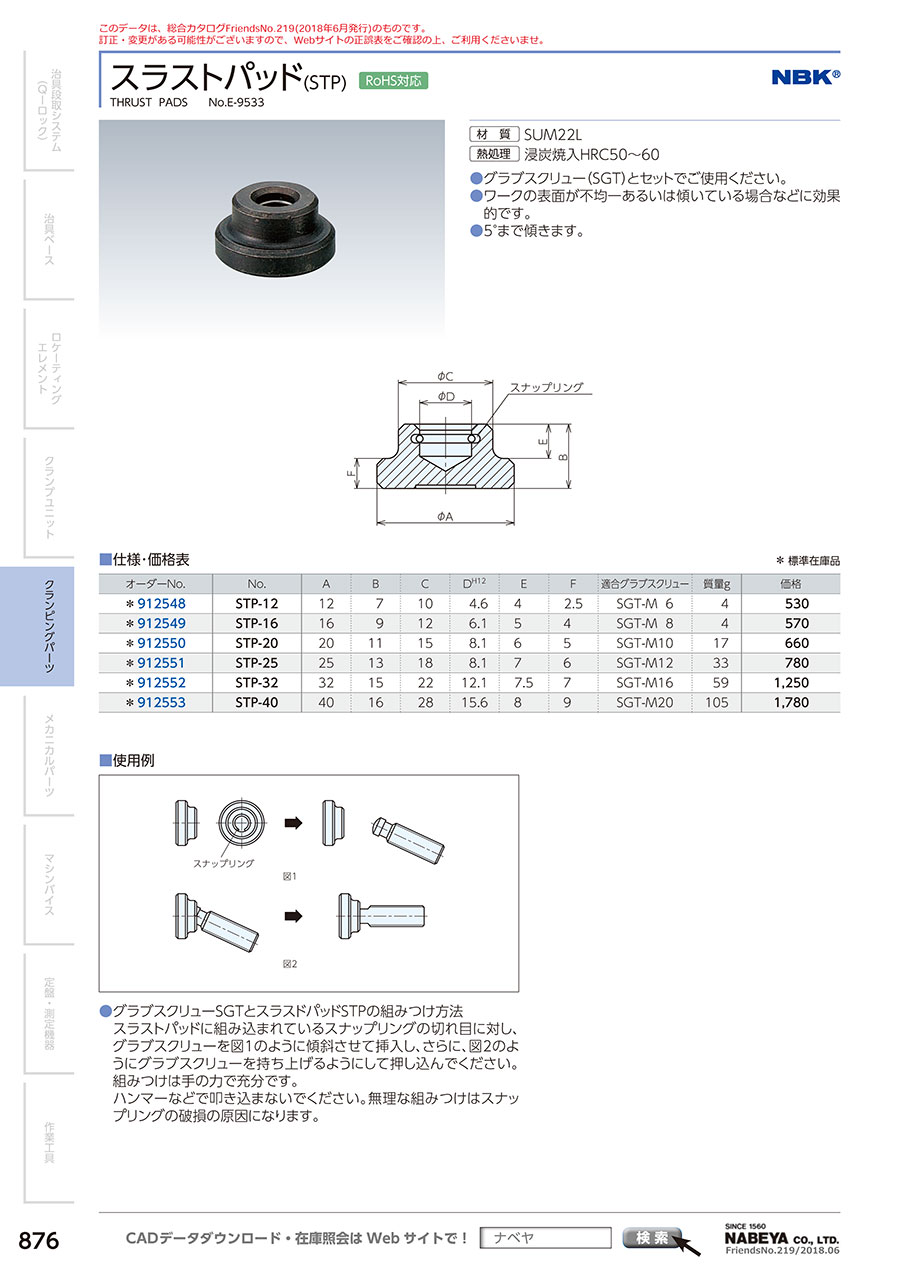

グラブスクリューSGTとスラストパッドSTPの組付け方法

スラストパッドに組み込まれているスナップリングの切れ目に対し、グラブスクリューを図1のように傾斜させて挿入し、さらに、図2のようにグラブスクリューを持ち上げるようにして押し込む。
組付けは手の力で十分。
ハンマーなどで叩き込まない。無理な組付けはスナップリングの破損の原因となる。

型番	適合グラブスクリュー	質量g
STP-12	SGT-M6	4
STP-16	SGT-M8	4
STP-20	SGT-M10	17
STP-25	SGT-M12	33
STP-32	SGT-M16	59
STP-40	SGT-M20	105

型番リスト

表示件数

型番

(mm)

質量

(g)

適合機種

最小発注数量

12	7	10	4.6	4	2.5	4	SGT-M6	1個
16	9	12	6.1	5	4	4	SGT-M8	1個
20	11	15	8.1	6	5	17	SGT-M10	1個
25	13	18	8.1	7	6	33	SGT-M12	1個
32	15	22	12.1	7.5	7	59	SGT-M16	1個
40	16	28	15.6	8	9	105	SGT-M20	1個

通常単価(税別) (税込単価)	通常出荷日

771円 ( 848円 )	8日目
880円 ( 968円 )	8日目
1,050円 ( 1,155円 )	8日目
1,211円 ( 1,332円 )	在庫品1日目当日出荷可能
1,871円 ( 2,058円 )	7日目
2,590円 ( 2,849円 )	3日目

詳細情報

基本情報

基本情報

グラブスクリュー（SGT）とセットで使用するスラストパッド。
【特長】
・材質：SUM22L。
・熱処理：浸炭焼入HRC50～60。
・ワークの表面が不均一あるいは傾いている場合などに効果的。
・5°まで傾く。
【用途】
・ワークの締付・位置決め・ストッパーに最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スラストパッド（STP）のレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

試作治具に使用しています

満足度：5.02023/10/25

試作治具にワークの押さえとして初めて使用しました。通常パッド付きではスペースが狭く入りませんでした。この商品とグラブスク...もっと読む

0人が参考にしています。

装置の圧力板押しねじ受け座として

満足度：4.02020/05/29

圧力板に押しボルトで調整加圧を行っている箇所に使用した。圧力板に対する押しボルトの位置がずれないようにしたかったので、圧...もっと読む

0人が参考にしています。

コイルの材料の位置決めに

満足度：5.02020/02/27

コイルの幅が変わる際の位置決めに使用しています。類似品は使用したことがあり、この商品は初めて購入しました。グラブスクリュ...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q何度まで傾けられますか？

5°です。
