ナベヤ

スイングクランプジョイントS型

カタログ |

通常単価(税別): 1,590円～5,486円

税込単価: 1,749円～6,035円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

スイングクランプセットS型の高さ調整用ブロックになります。スイングクランプセットS型では高さが足りない...

詳細を確認

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

小型で省スペース

ワークサイズの治具プレートでも配置する事ができ、コスト削減につながります。

クランプ方向自在

スイング時のガイド溝がないので、自由に動かしてクランプできます。

内蔵スプリングでアンクランプ時に自動上昇

治具に組み込んで薄物ワークに

低い位置をクランプするのに最適です。

豊富なサイズ

小物対応M4から大物対応M16まで。

外形図

使用方法・使用事例

使用事例

選定サポート情報

型番リスト

表示件数

型番

(mm)

質量

(kg)

最小発注数量

25	21	M8×1.25	15	18	17	0.06	1個
35	21	M8×1.25	15	18	17	0.09	1個
45	21	M8×1.25	15	18	17	0.11	1個
55	21	M8×1.25	15	18	17	0.14	1個
60	32	M12×1.75	25	25	27	0.39	1個
60	32	M16×2	25	30	27	0.39	1個
100	32	M12×1.75	25	25	27	0.61	1個
100	32	M16×2	25	30	27	0.61	1個
150	32	M12×1.75	25	25	27	0.95	1個
150	32	M16×2	25	30	27	0.95	1個
200	32	M12×1.75	25	25	27	1.26	1個
200	32	M16×2	25	30	27	1.26	1個
60	40	M16×2	25	30	36	0.6	1個
100	40	M16×2	25	30	36	1	1個
150	40	M16×2	25	30	36	1.5	1個
200	40	M16×2	25	30	36	2	1個

通常単価(税別) (税込単価)	通常出荷日

1,590円 ( 1,749円 )	3日目
1,700円 ( 1,870円 )	3日目
1,890円 ( 2,079円 )	在庫品1日目当日出荷可能
2,010円 ( 2,211円 )	3日目
2,380円 ( 2,618円 )	3日目
2,380円 ( 2,618円 )	3日目
2,750円 ( 3,025円 )	3日目
2,750円 ( 3,025円 )	3日目
3,280円 ( 3,608円 )	3日目
3,320円 ( 3,652円 )	3日目
3,650円 ( 4,015円 )	3日目
3,780円 ( 4,158円 )	3日目
2,920円 ( 3,212円 )	3日目
3,470円 ( 3,817円 )	3日目
4,615円 ( 5,077円 )	3日目
5,486円 ( 6,035円 )	3日目

詳細情報

基本情報

基本情報

スイングクランプセットS型の高さ調整用ブロックになります。スイングクランプセットS型では高さが足りない場合、スイングクランプジョイントS型から選定します。　M８㎜　M16㎜　2種類対応

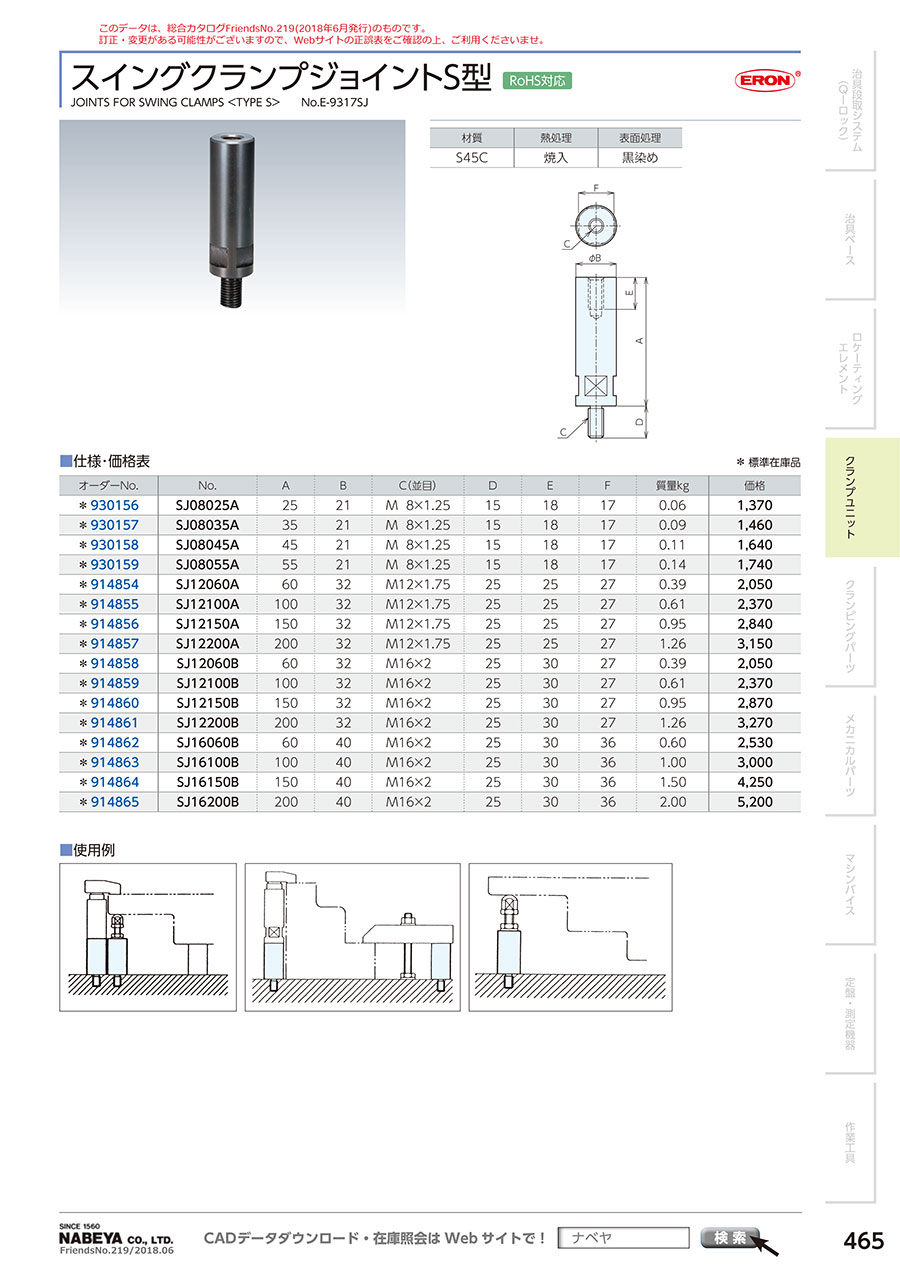

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
