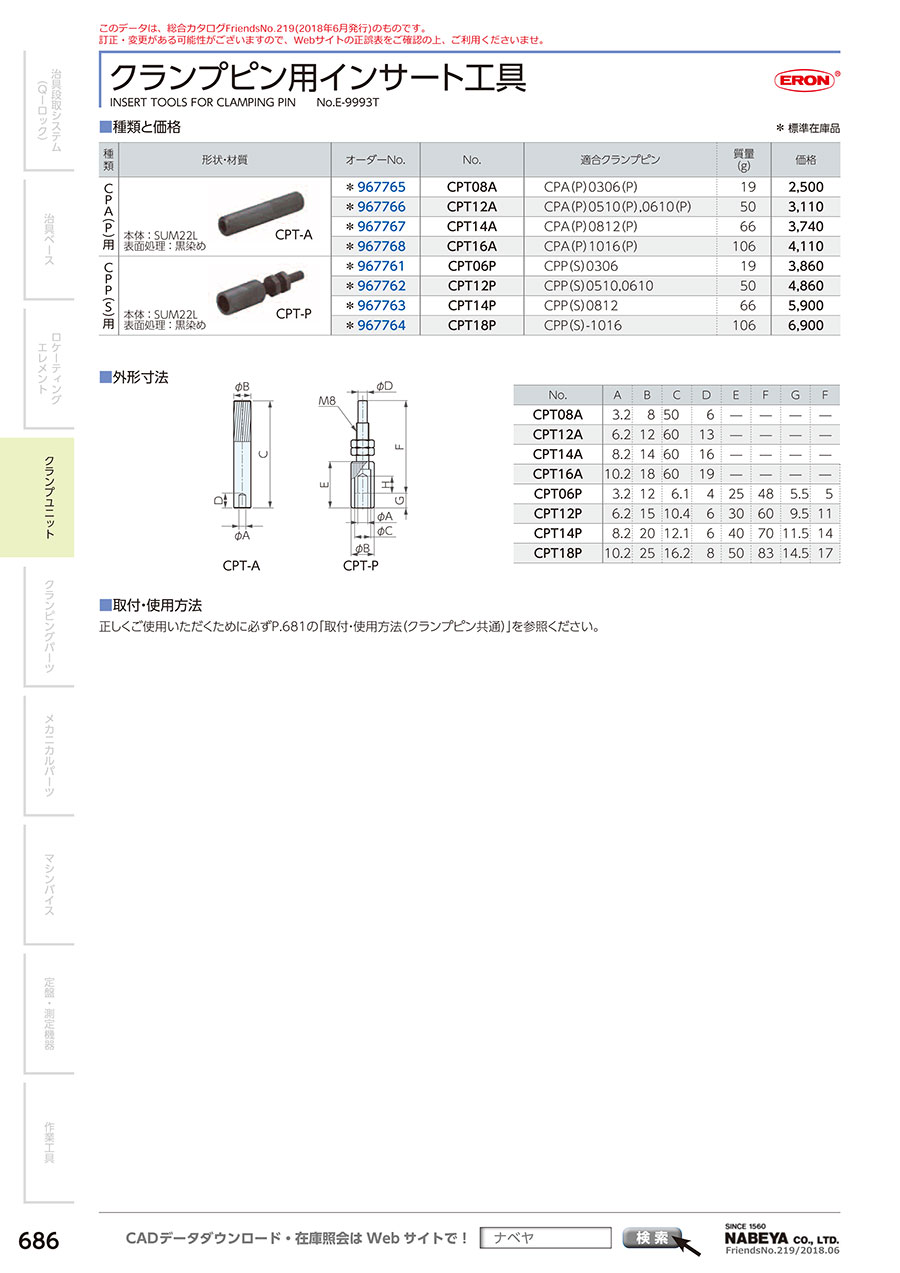

クランプピン用インサート工具

ワークを基準ピン（もしくは基準ブロック）に当ててクランプピンの上に軽く乗せ、押し込む事でクランプ状態となります。

コンパクトサイズで小物ワークの多数個取りなど限られたスペースを有効に活用できます。

クランプ方向が自在のため、偏心シリンダーを回転させるだけでクランプピンの位置を調整できます。交差の大きいワークの微妙な位置合わせも簡単に行います。

弾性ゴムの弾性変形による荷重でワークをクランプします。静電気に弱い電子部品の検査や、腐食対策が必要な食品ラインに最適なクランプピンです。

クランプピンの取付位置は、ワークの長さzにbを加えた位置になります。
つまり、x=bになります。

この場合は、ワークとピンの接触部がピンの最大径部aに未たないため、先にXの値を算出します。
X=b-（a-y）×0.123
クランプピンの取付位置は、ワークの長さzに算出したXの値を加えた位置になります。

金属式クランプピンの取付穴は、本体寸法にてH8公差で加工してください。
深さは本体 B寸法
穴径は本体 D寸法をH8公差で加工してください。

ゴムの弾性で圧着できるよう右記表に従って加工してください。

ボール盤などを使って圧入する。
