クランプピン用偏心シリンダー

クランプピン用偏心シリンダー
通常単価:
6,373円~
通常出荷日:
在庫品1日目~  当日出荷可能18:00まで受付

クランプピンの位置調整が可能なクランプユニット。
【特長】
・偏心シリンダーを回転させる事により、公差の大きいワークの等の微妙な位置合わせが可能。
・材質:SUM22L。
・表面処理:黒染め。
【用途】
・クランプピンの位置調節に便利。

PDF

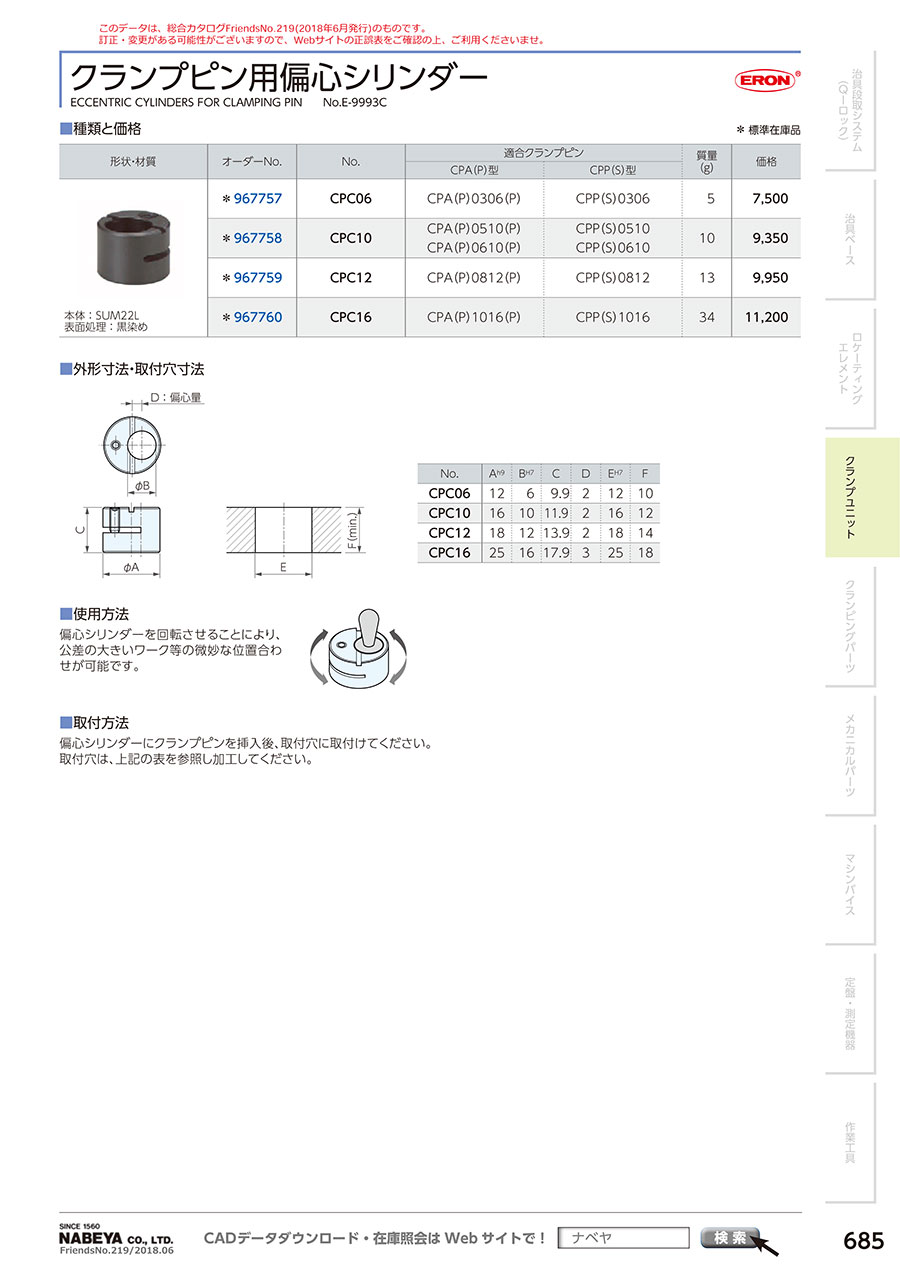

クランプピン用偏心シリンダーの仕様

クランプピン用偏心シリンダーの外観

クランプピン用偏心シリンダーの外観

偏心シリンダーを回転させることにより、交差の大きいワーク等の微妙な位置合わせが可能。

偏心シリンダーを回転させることにより、交差の大きいワーク等の微妙な位置合わせが可能。

オーダー
No.
型番適合クランプピン質量
g
CPACPP
967757CPC06CPA(P)-0306(P)CPP(S)-03065
967758CPC10CPA(P)-0510,0610(P)CPP(S)-0510,061010
967759CPC12CPA(P)-0812(P)CPP(S)-081213
967760CPC16CPA(P)-1016(P)CPP(S)-101634
型番
CPC-06
CPC-10
CPC-12
CPC-16
型番通常単価最小発注数量スライド値引通常
出荷日
A
(mm)
B
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
質量
(g)
適合クランプピン(CPA) 適合クランプピン(CPP) A寸公差
(mm)
B寸公差
(mm)
E寸公差
(mm)

6,373円

1個

在庫品1日目

当日出荷可能

1269.9212105CPA(P)-0306(P)CPP(S)-0306h7h7h7

7,946円

1個

20日目

161011.92161210CPA(P)-0510,0610(P)CPP(S)-0510,0610h7h7h7

8,455円

1個

20日目

181213.92181413CPA(P)-0812(P)CPP(S)-0812h7h7h7

9,526円

1個

20日目

251617.93251834CPA(P)-1016(P)CPP(S)-1016h7h7h7

Loading...

  1. 1


商品担当おすすめ

クランプピンCPP型 画像

クランプピンCPP型

ナベヤ

本体:エラストマー(弾力ゴム)、ピン:CPPS/SUS303、CPP/デルリン、バネ:SWPBのクランプピンCPP型。

クランプピンCPA型 画像

クランプピンCPA型

ナベヤ

薄型ワークに最適。ワークを押し込むだけでワンタッチクランプ。

クランプピン用インサート工具 画像

クランプピン用インサート工具

ナベヤ

SUM22L・黒染めのクランプピン用インサート工具。

基本情報

材質 SUM22L 表面処理 黒染め

クランプピン用偏心シリンダーのレビュー

この商品のレビューはありません レビューを書く

よくあるご質問(FAQ)

質問: 取付方法はどのようになりますか?
回答: 偏心シリンダーにクランプピンを挿入後、取付穴に取付けて下さい。
