ナベヤ

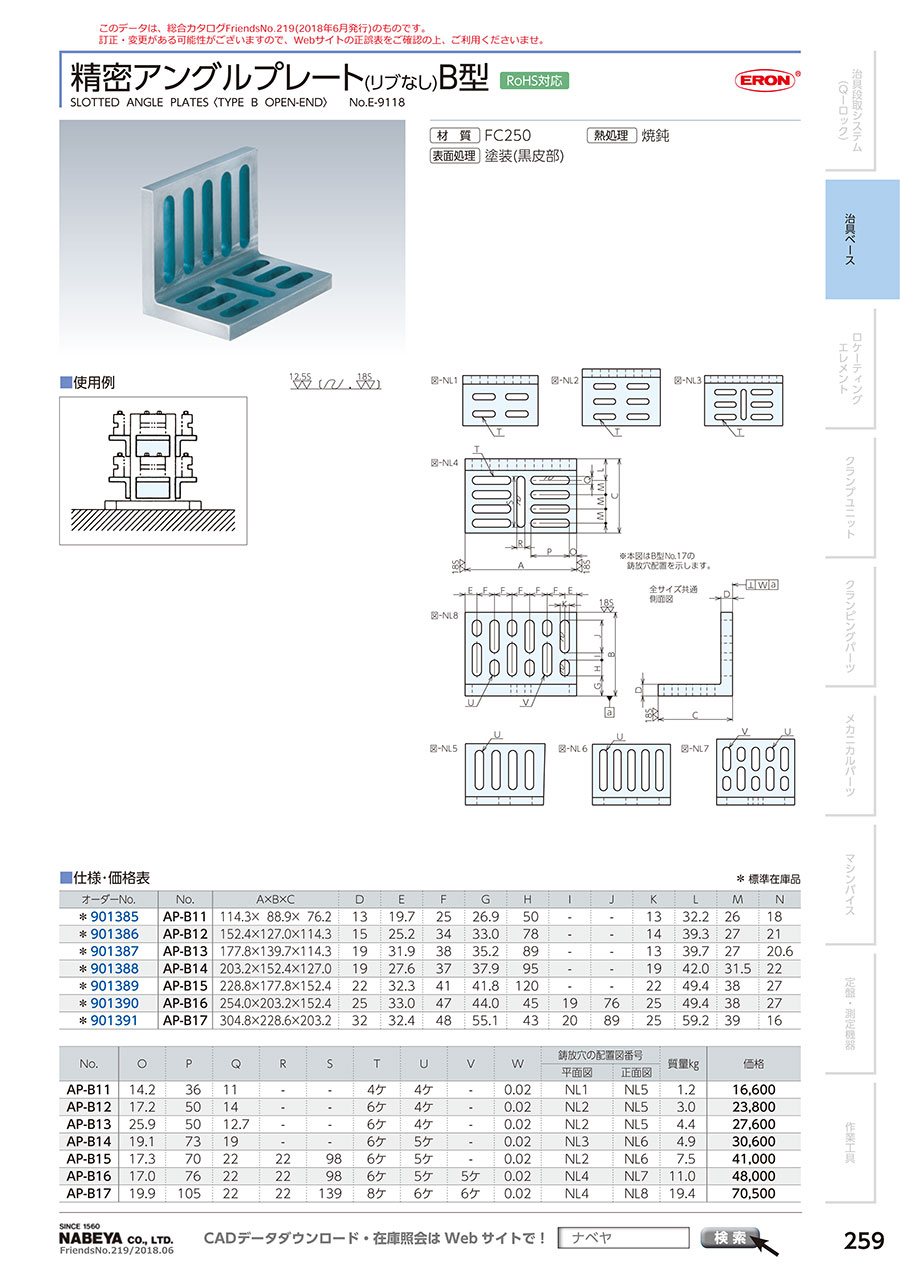

精密アングルプレート （リブなし）B型

精密アングルプレート （リブなし）B型
通常単価(税別)
18,320円～72,675円
税込単価
20,152円～79,943円

治具ベースとして使用できるアングルプレート（リブなし）です。機械仕上M型となっ...

詳細情報を確認する
  • W (mm)
    0.02
  • 材質
    FC250
  • 熱処理
    焼鈍
  • 表面処理
    塗装(黒皮部)

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が7型番あります。
数量：

商品情報





外形図



使用方法・使用事例

使用事例

精密アングルプレート （リブなし）B型 使用事例

型番リスト

表示件数
  • 1
    • 型番
    B11
    B12
    B13
    B14
    B15
    B16
    B17

    A

    (mm)

    B

    (mm)

    C

    (mm)

    D

    (mm)

    E

    (mm)

    F

    (mm)

    G

    (mm)

    H

    (mm)

    I

    (mm)

    J

    (mm)

    K

    (mm)

    L

    (mm)

    M

    (mm)

    N

    (mm)

    O

    (mm)

    P

    (mm)

    Q

    (mm)

    R

    (mm)

    S

    (mm)

    重量

    (kg)

    T

    (本)

    U

    (本)

    V

    (本)

    鋳放穴の配置図番号(平面図)

    鋳放穴の配置図番号(正面図)

    		最小発注数量
    114.3
    88.9
    76.2
    13
    19.7
    25
    26.9
    50
    -
    -
    13
    32.3
    26
    18
    14.2
    36
    11
    -
    -
    1.2
    4
    4
    -
    NL1
    NL5
    1個
    152.4
    127
    114.3
    15
    25.2
    34
    33
    78
    -
    -
    14
    39.3
    27
    21
    17.2
    50
    14
    -
    -
    3
    6
    4
    -
    NL2
    NL5
    1個
    177.8
    139.7
    114.3
    19
    31.9
    38
    35.2
    89
    -
    -
    13
    39.7
    27
    20.6
    25.9
    50
    12.7
    -
    -
    4.4
    6
    4
    -
    NL2
    NL5
    1個
    203.2
    152.4
    127
    19
    27.6
    37
    37.9
    95
    -
    -
    19
    42
    31.5
    2
    19.1
    73
    19
    -
    -
    4.9
    6
    5
    -
    NL3
    NL6
    1個
    228.8
    177.8
    152.4
    22
    32.3
    41
    41.8
    120
    -
    -
    22
    49.4
    38
    27
    17.3
    70
    22
    22
    98
    7.5
    6
    5
    -
    NL2
    NL6
    1個
    254
    203.2
    152.4
    25
    33
    47
    44
    45
    19
    76
    25
    49.4
    38
    27
    17
    76
    22
    22
    98
    11
    6
    5
    5
    NL4
    NL7
    1個
    304.8
    228.6
    203.2
    32
    32.4
    48
    55.1
    43
    20
    89
    25
    59.2
    39
    16
    19.9
    105
    22
    22
    139
    19.4
    8
    6
    6
    NL4
    NL8
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    18,320円
    ( 20,152円 )
    3日目
    26,209円
    ( 28,830円 )
    3日目
    30,381円
    ( 33,419円 )
    3日目
    33,610円
    ( 36,971円 )
    3日目
    45,025円
    ( 49,528円 )
    3日目
    49,725円
    ( 54,698円 )
    3日目
    72,675円
    ( 79,943円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    治具ベースとして使用できるアングルプレート（リブなし）です。
    機械仕上M型となっています。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
