ナベヤ

精密アングルプレート（リブ付）A型

精密アングルプレート（リブ付）A型
通常単価(税別)
8,998円～69,700円
税込単価
9,898円～76,670円
通常出荷日：在庫品1日目～3日目一部当日出荷可能

治具材料として使用する溝付きアングルプレート。【特長】・材質：FC250。・熱処理：焼鈍。・表面処理：...

詳細を確認
未確定：候補が9型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

精密アングルプレート　（リブ付）A型の外観

外観

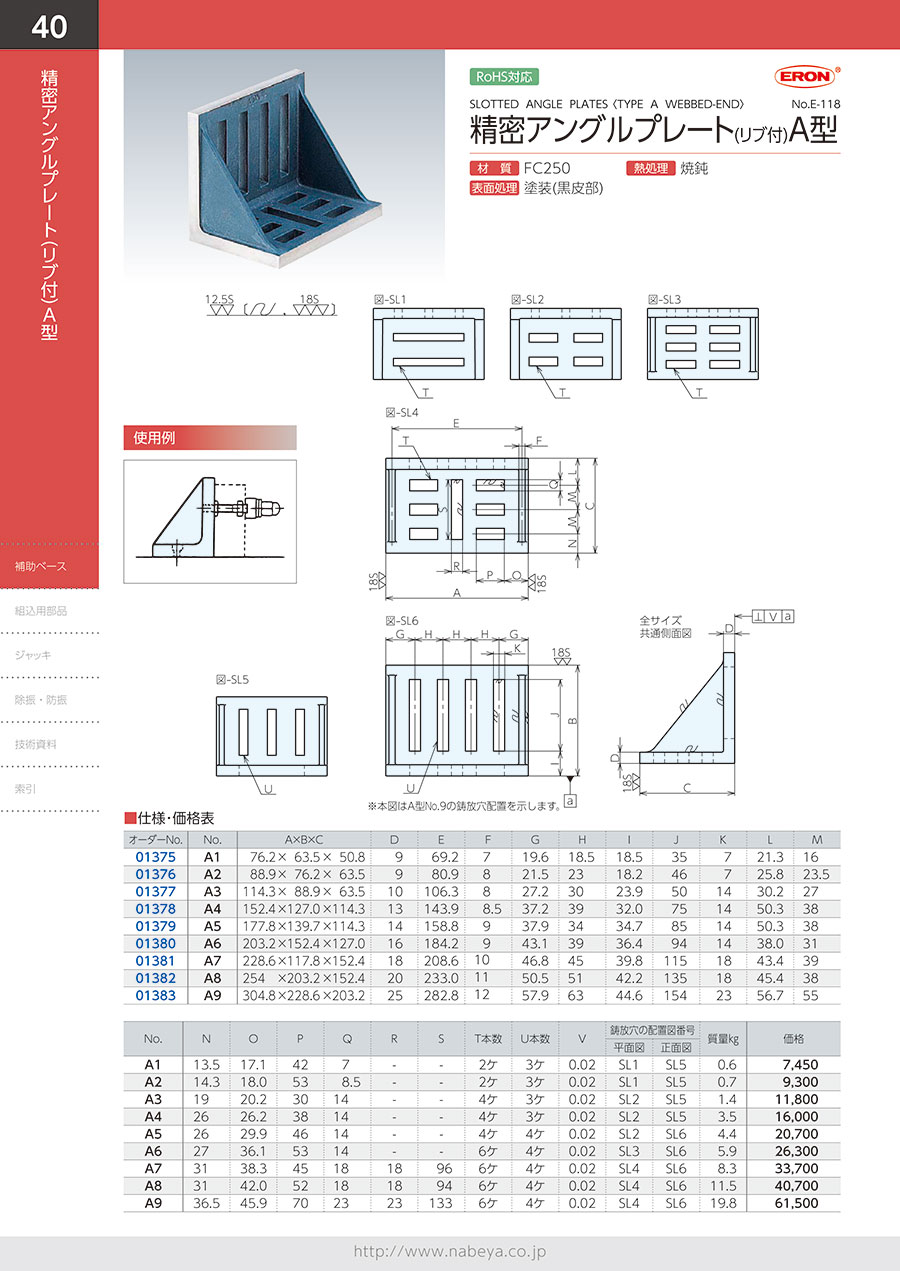

外形図

精密アングルプレート　（リブ付）A型 外形図



使用方法・使用事例

使用事例

精密アングルプレート（リブ付）A型 使用事例

型番リスト

表示件数
  • 1
    • 型番
    A1-FS
    A2-FS
    A3-FS
    A4-FS
    A5
    A6
    A7
    A8
    A9

    A

    (mm)

    B

    (mm)

    C

    (mm)

    D

    (mm)

    E

    (mm)

    F

    (mm)

    G

    (mm)

    H

    (mm)

    I

    (mm)

    J

    (mm)

    K

    (mm)

    L

    (mm)

    M

    (mm)

    N

    (mm)

    O

    (mm)

    P

    (mm)

    Q

    (mm)

    R

    (mm)

    S

    (mm)

    重量

    (kg)

    T

    (本)

    U

    (本)

    鋳放穴の配置図番号(平面図)

    鋳放穴の配置図番号(正面図)

    		最小発注数量
    76.2
    63.5
    50.8
    9
    69.2
    7
    19.6
    18.5
    18.5
    35
    7
    21.3
    16
    13.5
    17.1
    42
    7
    -
    -
    0.6
    2
    3
    SL1
    SL5
    1個
    88.9
    76.2
    63.5
    9
    80.9
    8
    21.5
    23
    18.2
    46
    7
    25.8
    23.5
    14.3
    18
    53
    8.5
    -
    -
    0.7
    2
    3
    SL1
    SL5
    1個
    114.3
    88.9
    63.5
    10
    106.3
    8
    27.2
    30
    23.9
    50
    14
    30.2
    27
    19
    20.2
    30
    14
    -
    -
    1.4
    4
    3
    SL2
    SL5
    1個
    152.4
    127
    114.3
    13
    143.9
    8.5
    37.2
    39
    32
    75
    14
    50.3
    38
    26
    26.2
    38
    14
    -
    -
    3.5
    4
    3
    SL2
    SL5
    1個
    177.8
    139.7
    114.3
    14
    158.8
    9
    37.9
    34
    34.7
    85
    14
    50.3
    38
    26
    29.9
    46
    14
    -
    -
    4.4
    4
    4
    SL2
    SL6
    1個
    203.2
    152.4
    127
    16
    184.2
    9
    43.1
    39
    36.4
    94
    14
    38
    31
    27
    36.1
    53
    14
    -
    -
    5.9
    6
    4
    SL3
    SL6
    1個
    228.6
    117.8
    152.4
    18
    208.6
    10
    46.8
    45
    39.8
    115
    18
    43.4
    39
    31
    38.3
    45
    18
    18
    96
    8.3
    6
    4
    SL4
    SL6
    1個
    254
    203.2
    152.4
    20
    233
    11
    50.5
    51
    42.2
    135
    18
    45.4
    38
    31
    42
    52
    18
    18
    94
    11.5
    6
    4
    SL4
    SL6
    1個
    304.8
    228.6
    203.2
    25
    282.8
    12
    57.9
    63
    44.6
    154
    23
    56.7
    55
    36.5
    45.9
    70
    23
    23
    13
    19.8
    6
    4
    SL4
    SL6
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,998円
    ( 9,898円 )
    3日目
    11,270円
    ( 12,397円 )
    3日目
    14,344円
    ( 15,778円 )
    3日目
    19,408円
    ( 21,349円 )
    3日目
    25,121円
    ( 27,633円 )
    3日目
    31,707円
    ( 34,878円 )
    在庫品1日目当日出荷可能
    40,676円
    ( 44,744円 )
    3日目
    46,325円
    ( 50,958円 )
    3日目
    69,700円
    ( 76,670円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    治具材料として使用する溝付きアングルプレート。
    【特長】
    ・材質：FC250。
    ・熱処理：焼鈍。
    ・表面処理：塗装（黒皮部）。
    【用途】
    ・治具材料に最適。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    精密アングルプレート（リブ付）A型のレビュー
    4平均満足度：4.02件のレビュー
    アングル治具
    4
    満足度：4.02023/06/27
    寸法精度も良く、使い勝手が良いです。 ほかの用途にも使用したいと思いました。
    0人が参考にしています。
    フライス盤のイケール治具として使いました。
    4
    満足度：4.02019/07/30
    直行度はカタログデータ通りでした。治具として満足のいく精度、価格です。
    0人が参考にしています。
    2件全て見る

    よくあるご質問（FAQ）

    Qアングルプレートの直角度は何ですか？
    A
    0.02です。
