産業用リモートI/Oモジュール（RS-485/Modbus RTU対応）ADAM-4000/4100

ADAMリモートI/Oシリーズ概要



RS-485からEthernetまで対応する産業用リモートI/Oシリーズ

ADAM-4000
RS-485通信（Modbus RTU対応 ）
ADAM-4100
堅牢設計のRS-485 / USB I/O
ADAM-6000
Ethernet通信(Modbus TCP対応)・ Web設定・監視に対応。
ADAM-6200
Ethernet通信(Modbus TCP対応)・ Daisy Chain接続対応。

ADAMシリーズ進化の歩み

ADAM（Advantech Data Acquisition Module）シリーズは、30年以上の歴史を持つ産業用リモートI/Oモジュール。1992年にRS-485対応の分散型I/O「ADAM-4000シリーズ」を起点に、設備監視やデータ収集用途で広く採用されてきた。
・1992年：ADAM-4000シリーズ（RS-485 分散型I/O）
・2000年代：ADAM-6000シリーズ（Ethernet対応）
・2010年代：ADAM-4100シリーズ（広温度・高耐環境）
・近年：ADAM-6300シリーズ（OPC UA対応）、ADAM-6700シリーズ（IoT・クラウド対応）

①Modbus RTU標準プロトコル対応
・産業オートメーションで広く使用されるModbus RTU
・PLC / SCADA / HMIと容易に接続
・システム統合が容易

②USB / RS-485接続対応
・PLCや産業機器との接続に対応
・USBまたはRS-485通信
・ADAM-4100はMicro-USB設定対応

③ウォッチドッグタイマーによる安定動作
・ESD / EFT / サージ保護
・ウォッチドッグ機能による自動復旧
・安定した長時間運用

④デジタル信号

型式	チャンネル
ADAM-4050	8DI / 8DO
ADAM-4051	16DI (2500VDC 絶縁)
ADAM-4053	16DI
ADAM-4055	8DI / 8DO （Dry/Wet接点切替）
ADAM-4056SO	12DI
ADAM-4150	7DI / 8DO

⑤ リレー出力

型式	チャンネル
ADAM-4068	8ch リレー
ADAM-4069	8ch パワーリレー
ADAM-4168	8ch リレー

略称：Analog Input (AI)アナログ入力・Analog Output (AO)アナログ出力
略称：Digital Input (DI)デジタル入力・Digital Output (DO)デジタル出力

接続構成例1※ PLC / HMI / PC からRS-485ネットワークで複数のADAM I/Oモジュールを接続可能。
　温度・圧力・流量など各種センサ信号の収集に対応。

▼導入メリット
• 既存RS-485設備をそのまま活用可能
• PLCのI/O拡張に最適
• Modbus RTU対応でSCADAシステムと容易に統合
• 産業環境対応（-40～85℃モデル）

▼関連商品リンク先
• RS-232⇔RS-422/485絶縁コンバータ
ADAM-4520
ADAM-4520A（絶縁タイプ：3000VDC）

• USB⇔RS-232/422/485絶縁コンバータ
BB-USOPTL4 (ULI-341TC)
ADAM-4561-CE（絶縁タイプ：3000VDC）

① RS-232⇔RS-485コンバータ使用

② RS-232⇔RS-232/422/485コンバータ使用※RS-232 / USB しかない設備でも、シリアル変換コンバータを使用することでADAM-4000シリーズと接続可能。

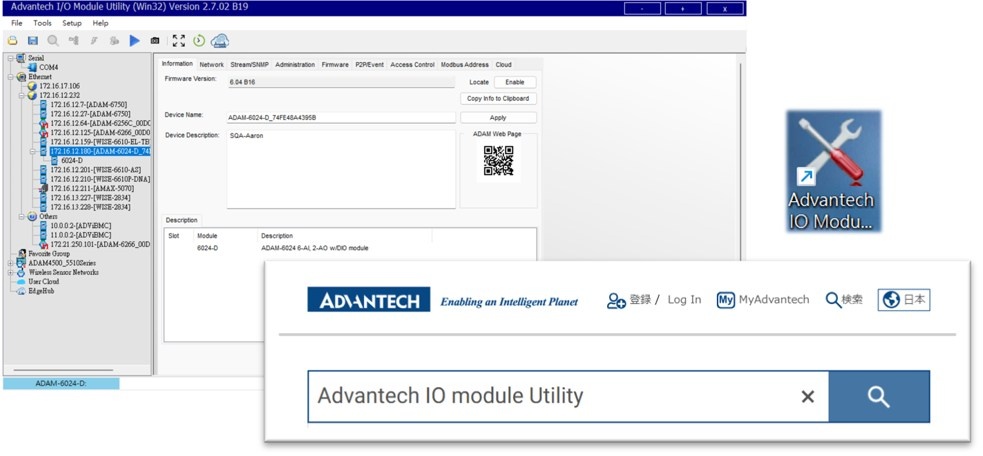

Advantech IO Module Utilityは、Advantech製IOモジュールの設定・管理を行うための専用ツール。設備の導入時の初期設定だけでなく、運用中のメンテナンスや設定変更作業を効率化できるため、IOシステムの管理ツールとして広く利用されている。PCからネットワーク経由でデバイスの検索、通信設定、モジュール設定、ファームウェア更新などを簡単に行うことができる。GUIベースの操作画面により、接続されたIOモジュールの状態確認やパラメータ設定を直感的に実施可能。RS-485通信やEthernet接続のデバイスに対応し、複数のIOモジュールの一括管理にも対応する。

Advantech IO Module Utility（ダウンロード先）
ADAM-4000シリーズ 取扱説明書（ダウンロード先）
