USBシリアルコンバータ RS-232/422/485対応（絶縁タイプ・1ポート）
- 通常単価(税別)
- 16,740円
- 税込単価
- 18,414円
USBからRS-232/422/485へ変換（PCとシリアル機器の接続用）・RS-232/422/48...
詳細を確認- 【おすすめ関連商品のご案内】
オムロンPLC対応ケーブル (NXシリーズ)
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

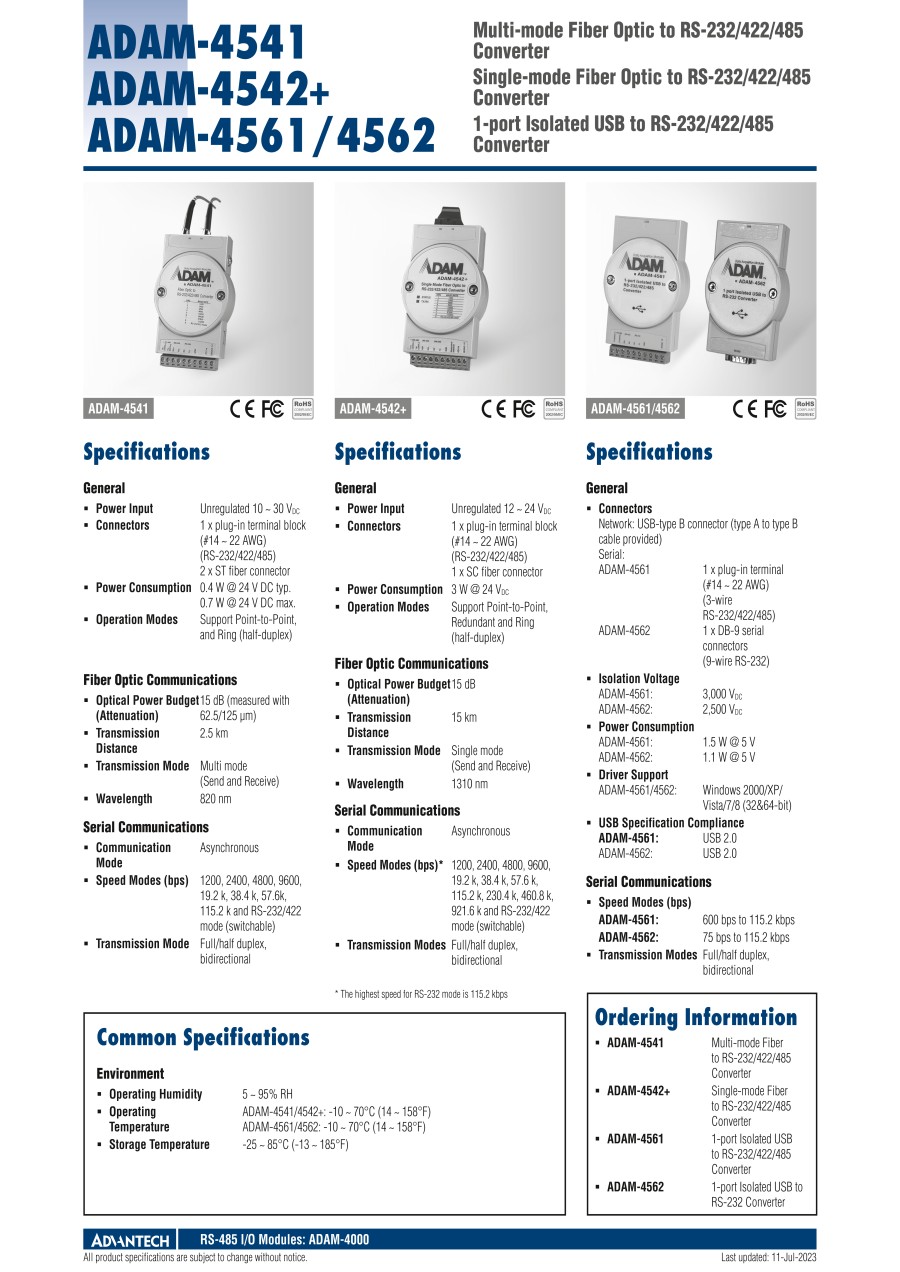

ADAM-4561-CEの仕様・寸法情報
商品情報
| コネクタ | ネットワーク | USB Type-Bコネクタ（Type-A to Type-Bケーブル付属） | |||||
|---|---|---|---|---|---|---|---|
| シリアル | RS-232/422/485対応 | ||||||
| 端子 | 着脱式端子台 ×1（#14 ～ #22 AWG、3線式） | ||||||
| 絶縁耐圧 | ADAM-4561：3,000 VDC | ||||||
| 消費電力 | ADAM-4561：1.5 W @ 5 V | ||||||
| 対応ドライバー | Windows | ||||||
| USB仕様 | ADAM-4561：USB 2.0準拠 | ||||||
| シリアル通信 | 通信速度（bps） | ADAM-4561：600 bps ～ 115.2 kbps | |||||
| 通信モード | 全二重 / 半二重双方向通信 | ||||||
| 環境仕様 | 動作湿度 | 5 ～ 95% RH | |||||
| 動作温度 | ADAM-4561：-10 ～ 70℃（14 ～ 158°F） | ||||||
| 保存温度 | -25 ～ 85℃（-13 ～ 185°F） | ||||||
| 梱包内容 | ・ADAM-4561本体 ・ADAM-4561 ユーザーマニュアル ・USBケーブル1.8M（Type-A to Type-B）×1 ・ナイロン製DINレール取付アダプタ ・SECCパネル取付ブラケット | ||||||
| ドライバー | OS_Windowsドライバー(ADAM-4561用_ダウンロード先) | ||||||
| 取扱説明書 | ADAM-4561(CEバージョン)（ダウンロード先） | ||||||
RS-232 / RS-422 / RS-485配線
▶配線図
モジュール底面にシリアルポート接続用の10ピンコネクタを搭載。
※RS-485インターフェースでは、データ信号およびRTS信号の送信にツイストペアケーブル1組のみを使用。
※USB規格では、ホストPCでCOM3、COM4…COMnを使用している場合、ADAM-4561を接続すると、COMポート番号はCOMn+1として割り当てられる。
▶ジャンパ設定
ADAM-4561では、JP1を使用してシリアル通信モードを設定可能。JP1の位置については、下図(赤枠)ご参照。
▶シリアルモード設定（以下のいずれかを選択可能）
▶RS-485使用時にJP1を「Auto」に設定すると、ドライバーがデータフロー方向を自動検知し、送信方向を自動的に切り替える。
▶RS-422使用時にJP1を「Auto」に設定した場合は、RS-422スレーブとして動作。
JP1を「On」に設定した場合、ドライバーは常時有効となり、HighまたはLow状態を維持。
RS-422アプリケーションを開始する前に、適切なモードを選択。
接続構成例
接続構成例
▶ネットワーク接続
付属のUSBケーブルの一方をADAM-4561へ接続し、もう一方をUSBハブまたはホストPCへご接続。
▶接続可能な機器
・USB経由でRS-232/422/485機器との接続が可能
・バーコードリーダー、PLC、CNCなど各種シリアル機器と接続可能
・USBハブ経由で複数デバイス接続に対応
関連製品（用途・インターフェース別）：
• USB⇔RS-422/485絶縁コンバータ
BB-USOPTL4 (ULI-341TC)
• RS-232⇔RS-422/485絶縁コンバータ
ADAM-4520
ADAM-4520A（3000VDC絶縁）
詳細情報
基本情報
USBからRS-232/422/485へ変換（PCとシリアル機器の接続用）
・RS-232/422/485ポートをサポート
・絶縁保護：3000 VDC
・Plug & Play対応による簡単接続
・USBインターフェース（USB 2.0準拠）
・自動RS-485データフロー制御機能
・最大通信速度：115.2 kbps
・外部電源不要、USBポートから給電
・IRQを使用しないため、I/Oアドレスの追加不要
・ホットスワップ機能をサポート
