冨士電線（四国）

2PNCT 600Vゴムキャブタイヤケーブル

カタログ |

通常単価(税別): 604円～749,801円

税込単価: 664円～824,781円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

【特長】・絶縁体にエチレンプロピレンゴムを用いたクロロプレンゴム外装ケーブル・耐熱性、耐候性、耐老化性...

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・2PNCT-0.75-30-(長さ) ・2PNCT 30X0.75SQ-（長さ）
※代替品シリーズ2種EPゴム絶縁クロロプレンゴムキャブタイヤケーブル 2PNCTから仕様差異をご確認ください。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は2種EPゴム絶縁クロロプレンゴムキャブタイヤケーブル 2PNCTとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

未確定：候補が4,800型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特徴詳細

絶縁体及びシースの材料による分類

種類	絶縁体	シース	特長	備考
天然ゴムキャブタイヤケーブル	天然ゴム	天然ゴム	耐寒性は良いが耐油性、耐候性は悪い。	1種～3種（CT）
クロロブレンキャブタイヤケーブル	天然ゴム	クロロブレン	耐油性、耐候性、耐燃性にすぐれている。	2種～3種（RNCT）
EPゴム絶縁クロロプレンキャブタイヤケーブル	EPゴム	クロロプレン	外径が小さくてすみ許容電流が大きく取れる。	2種～3種（PNCT）

ゴム特性表

項目	種類
項目	天然ゴム	エチレンブロピレンゴム	塩索化ポリエチレンゴム	クロロブレンゴム	アロイ
略称	NR	EPM EPDM	CPE	CR	A
絶縁破壊電圧^※2 （Kv/mm）	20～30	25 ～40	-	20～30	10¹¹以上
体積抵抗率^※2 （Ω・cm）	10¹⁵以上	10¹⁵以上	10¹²	10¹⁰～10¹³
誘電正接^※2 （%）	1.0～2.0	0.1～1.0	2～10	10～20
誘電率^※2	3～4	3.0～4.0	4～15	6～8
比重	1.4～1.6	1.2 ～1.4	1.5 ～1.7	1.4-1.6	1.32
引張強さ（MPa）	7.8～22.6	4.9 ～14.7	9.8～16.6	11.8～24.5	13以上
伸び（%）	300～700	400～600	300～700	400～850	300以上
硬度^※1	（A）40～80	（A）50～75	55～80	（A）50～90	66～69
耐摩耗性	良	可	良	良	良
軟化温度（℃）	-	-	-	-	-
脆化温度（℃）	-50～-60	-40～-60	-20～-50	-30～-50
熱膨張係数（10⁵/℃）	18	-	-	19
熱伝導度（10⁴coL/sec.cm℃）	5.1	8.5	-	5.6
耐油性	不可	不可	良	可	良
耐水性	可	良	良	可	可
耐酸性	可	良	良	良	良
耐アルカリ性	良	良	良	良	良
耐溶剤性	不可	不可	可	可	可
耐候性	可	良	良	良	良
耐オゾン性	不可	優	優	良	-
耐トラッキング性	可	優	良	不可	-
耐燃性	可燃性	可燃性	自己消火性	自己消火性	難燃性
連続最高使用温度（℃）	60	80	90	75	80
主用途	絶縁シース	絶縁	絶縁シース	シース	シース

（注）※1 : （A）はショアー硬度計A型で測定 ※2 : 絶縁用配合で測定

規格表

型番	断面積（mm²）	芯数	AWG サイズ目安 ※1	撚合構造（図参照）	線芯本数	仕上※5 外径（mm）	概算質量 kg/km	電気的特性				導体			絶縁		線芯外径約（mm）	シース		規格
型番	断面積（mm²）	芯数	AWG サイズ目安 ※1	撚合構造（図参照）	線芯本数	仕上※5 外径（mm）	概算質量 kg/km	許容電流 A（30℃）※2	導体抵抗 Ω/km（20℃）	絶縁特性 MΩkm（20℃）	耐電圧 V/分	構成本/mm	外径約（mm）	メッキ ※3	厚さ（mm）	材質 ※3	線芯外径約（mm）	厚さ（mm）	材質 ※3	規格
2PNCT2	0.75	2	18	芯/層撚り	2	9.0	115	15	26.6	500	3000	30/0.18	1.1	すず	0.8	EPゴム	2.8	1.7	クロロプレンゴム	電安法
		3			3	9.4	130	12										1.7
		4			4	10.4	160	11										1.8
		6			6	12.2	205	9										1.9
		8			8	14.1	250	8										2		-
		10			10	16.1	320	7										2.1		-
		12			12	16.0	305	7	27									2.0		-
		16			16	17.8	410	6										2.2		-
		20			20	19.7	500	6										2.3		-
	1.25	2	16		2	9.8	140	20	16			50/0.18	1.5				3.2	1.7		電安法
		3			3	10.5	175	17										1.8
		4			4	11.3	195	16										1.8
		6			6	13.4	250	13										1.9
		8			8	15.8	340	11										2.1		-
		10			10	18.0	390	10										2.2		-
		12			12	17.9	430	10	16.2									2.2		-
		16			16	19.8	520	9										2.3		-
		20			20	22.0	660	8										2.4		-
	2.0	2	14		2	10.6	175	27	10.2			37/0.26	1.8				3.5	1.8		電安法
		3			3	11.1	200	23										1.8
		4			4	12.2	245	21										1.9
		6			6	14.5	320	17										2
		8			8	16.8	400	15										2.1		-
		10			10	19.4	510	14										2.3		-
		12			12	19.3	530	13	10.4									2.3		-
		16			16	21.5	690	12	10.4									2.4		-
	3.5	2	12		2	12.2	245	40	5.54	400		45/0.32	2.5				4.2	1.9		電安法
		3			3	12.9	290	35										1.9
		4			4	14.1	355	31										2
		6			6	16.8	460	26										2.1
	5.5	2	10		2	14.4	350	52	3.56			70/0.32	3.1		1		5.2	2		電安法
		3			3	15.2	415	45										2
		4			4	16.8	515	40										2.1
	8	2	8		2	15.8	435	63	2.52			50/0.45	3.7				5.8	2.1		電安法
		3			3	16.7	525	55										2.1
		4			4	18.4	655	50										2.2
	14	1	6		1	10.6	240	110	1.39	300		88/0.45	4.9				7.0	1.8		電安法
		2			2	18.4	640	88	1.43									2.2
		3			3	19.7	795	77										2.3
		4			4	21.7	1000	68										2.4
	22	1	4		1	13.2	375	150	0.892			7/20/0.45	7		1.2		9.5	1.9		電安法
		2			2	24.0	1070	115	0.919									2.6
		3			3	25.7	1330	100										2.7
		4			4	28.3	1670	92										2.8
	38	1	2		1	15.9	570	210	0.525	200		7/34/0.45	9.1				11.6	2.1		電安法
		2			2	29.2	1630	160	0.541									2.9
		3			3	31.2	2020	135										3
		4			4	34.6	2550	125										3.2

型番リスト

表示件数

...

型番

芯数

(芯)

導体断面積

(mm²)

安全規格

全長

(m)

仕上り外径

(mm)

RoHS?

最小発注数量

2	0.75	PSE	1	9	10	1個
2	0.75	PSE	2	9	10	1個
2	0.75	PSE	3	9	10	1個
2	0.75	PSE	4	9	10	1個
2	0.75	PSE	5	9	10	1個
2	0.75	PSE	6	9	10	1個
2	0.75	PSE	7	9	10	1個
2	0.75	PSE	8	9	10	1個
2	0.75	PSE	9	9	10	1個
2	0.75	PSE	10	9	10	1個
2	0.75	PSE	11	9	10	1個
2	0.75	PSE	12	9	10	1個
2	0.75	PSE	13	9	10	1個
2	0.75	PSE	14	9	10	1個
2	0.75	PSE	15	9	10	1個
2	0.75	PSE	16	9	10	1個
2	0.75	PSE	17	9	10	1個
2	0.75	PSE	18	9	10	1個
2	0.75	PSE	19	9	10	1個
2	0.75	PSE	20	9	10	1個
2	0.75	PSE	21	9	10	1個
2	0.75	PSE	22	9	10	1個
2	0.75	PSE	23	9	10	1個
2	0.75	PSE	24	9	10	1個
2	0.75	PSE	25	9	10	1個
2	0.75	PSE	26	9	10	1個
2	0.75	PSE	27	9	10	1個
2	0.75	PSE	28	9	10	1個
2	0.75	PSE	29	9	10	1個
2	0.75	PSE	30	9	10	1個
2	0.75	PSE	31	9	10	1個
2	0.75	PSE	32	9	10	1個
2	0.75	PSE	33	9	10	1個
2	0.75	PSE	34	9	10	1個
2	0.75	PSE	35	9	10	1個
2	0.75	PSE	36	9	10	1個
2	0.75	PSE	37	9	10	1個
2	0.75	PSE	38	9	10	1個
2	0.75	PSE	39	9	10	1個
2	0.75	PSE	40	9	10	1個
2	0.75	PSE	41	9	10	1個
2	0.75	PSE	42	9	10	1個
2	0.75	PSE	43	9	10	1個
2	0.75	PSE	44	9	10	1個
2	0.75	PSE	45	9	10	1個
2	0.75	PSE	46	9	10	1個
2	0.75	PSE	47	9	10	1個
2	0.75	PSE	48	9	10	1個
2	0.75	PSE	49	9	10	1個
2	0.75	PSE	50	9	10	1個
2	0.75	PSE	51	9	10	1個
2	0.75	PSE	52	9	10	1個
2	0.75	PSE	53	9	10	1個
2	0.75	PSE	54	9	10	1個
2	0.75	PSE	55	9	10	1個
2	0.75	PSE	56	9	10	1個
2	0.75	PSE	57	9	10	1個
2	0.75	PSE	58	9	10	1個
2	0.75	PSE	59	9	10	1個
2	0.75	PSE	60	9	10	1個

通常単価(税別) (税込単価)	通常出荷日

710円 ( 781円 )	1日目
1,420円 ( 1,562円 )	1日目
2,130円 ( 2,343円 )	1日目
2,840円 ( 3,124円 )	1日目
3,550円 ( 3,905円 )	1日目
4,260円 ( 4,686円 )	1日目
4,970円 ( 5,467円 )	1日目
5,680円 ( 6,248円 )	1日目
6,390円 ( 7,029円 )	1日目
7,100円 ( 7,810円 )	1日目
7,322円 ( 8,054円 )	1日目
7,517円 ( 8,269円 )	1日目
7,691円 ( 8,460円 )	1日目
7,847円 ( 8,632円 )	1日目
7,988円 ( 8,787円 )	1日目
8,114円 ( 8,925円 )	1日目
8,230円 ( 9,053円 )	1日目
8,334円 ( 9,167円 )	1日目
8,431円 ( 9,274円 )	1日目
8,520円 ( 9,372円 )	1日目
8,602円 ( 9,462円 )	1日目
8,678円 ( 9,546円 )	1日目
8,748円 ( 9,623円 )	1日目
8,814円 ( 9,695円 )	1日目
8,875円 ( 9,763円 )	1日目
8,932円 ( 9,825円 )	1日目
8,986円 ( 9,885円 )	1日目
9,037円 ( 9,941円 )	1日目
9,170円 ( 10,087円 )	1日目
9,486円 ( 10,435円 )	1日目
9,802円 ( 10,782円 )	1日目
10,118円 ( 11,130円 )	1日目
10,434円 ( 11,477円 )	1日目
10,750円 ( 11,825円 )	1日目
11,067円 ( 12,174円 )	1日目
11,383円 ( 12,521円 )	1日目
11,699円 ( 12,869円 )	1日目
12,016円 ( 13,218円 )	1日目
12,331円 ( 13,564円 )	1日目
12,647円 ( 13,912円 )	1日目
12,963円 ( 14,259円 )	1日目
13,280円 ( 14,608円 )	1日目
13,596円 ( 14,956円 )	1日目
13,912円 ( 15,303円 )	1日目
14,228円 ( 15,651円 )	1日目
14,544円 ( 15,998円 )	1日目
14,860円 ( 16,346円 )	1日目
15,177円 ( 16,695円 )	1日目
15,493円 ( 17,042円 )	1日目
16,334円 ( 17,967円 )	1日目
16,660円 ( 18,326円 )	1日目
16,986円 ( 18,685円 )	1日目
17,314円 ( 19,045円 )	1日目
17,640円 ( 19,404円 )	1日目
17,966円 ( 19,763円 )	1日目
18,294円 ( 20,123円 )	1日目
18,620円 ( 20,482円 )	1日目
18,946円 ( 20,841円 )	1日目
19,274円 ( 21,201円 )	1日目
19,600円 ( 21,560円 )	1日目

...

基本情報

基本情報

【特長】
・絶縁体にエチレンプロピレンゴムを用いたクロロプレンゴム外装ケーブル
・耐熱性、耐候性、耐老化性が天然ゴムより優れている
・600V 汎用電源ケーブル

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・2PNCT-0.75-30-(長さ) ・2PNCT 30X0.75SQ-（長さ）
※代替品シリーズ2種EPゴム絶縁クロロプレンゴムキャブタイヤケーブル 2PNCTから仕様差異をご確認ください。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は2種EPゴム絶縁クロロプレンゴムキャブタイヤケーブル 2PNCTとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

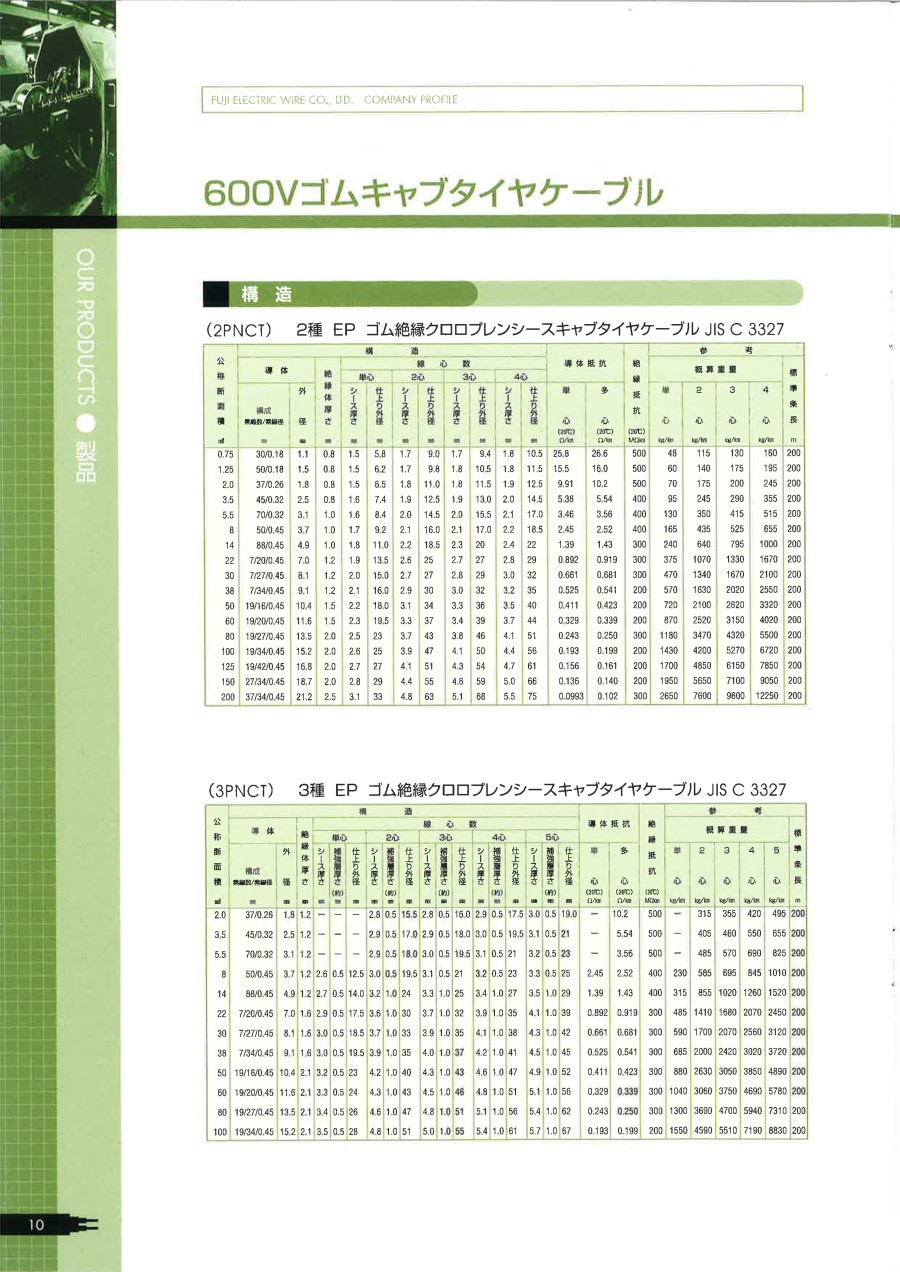

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
