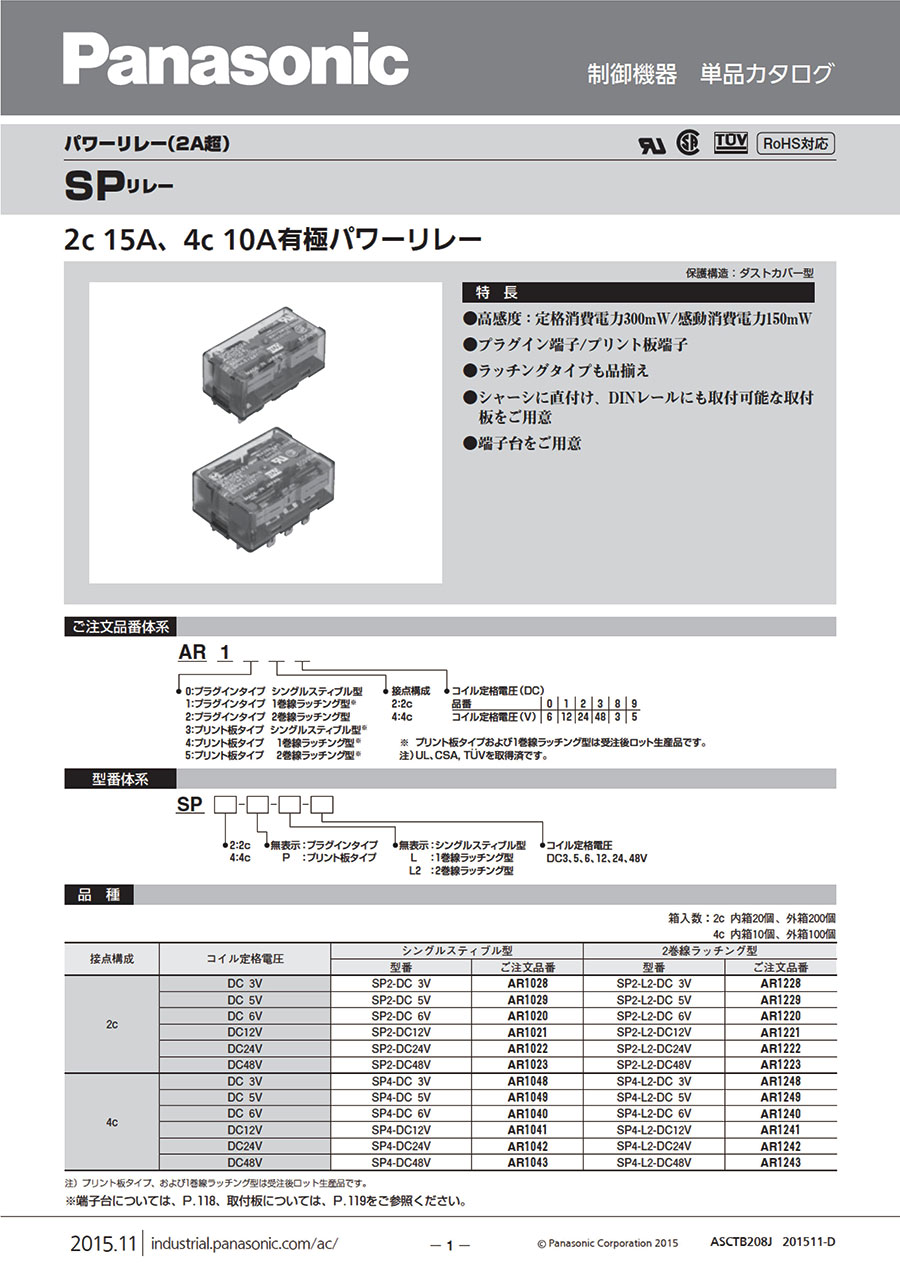

<h3 class="m-h3--wysiwyg">SPリレーの特長</h3><ul class="m-list"><li>UL、CSA、TUVを取得。保護構造:ダストカバー型。</li><li>小型で薄型構造。リレーの大きさが、幅（25.6mm）&times;長さ（50mm）&times;高さ（22mm）となり、機器の小型化に便利。</li><li>高能率な有極電磁石構造の採用と独自のバネ整合方式により、今までのパワーリレーになかった高感度を実現。感動消費電力は2c・4c共、シングルおよび2巻線ラッチング150mWとトランジスタ・ICで直接駆動が可能。</li><li>ツイン接点と接点バウンスの少ない構造で、高い信頼性が得られる。長寿命。</li></ul><h3 class="m-h3--wysiwyg">SPリレーの外形寸法図</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="2c プラグインタイプ" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222005836569/222005836569_001_20230801115858.jpg" /></div><p>2c プラグインタイプ</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="4c プラグインタイプ" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222005836569/222005836569_002_20230801115858.jpg" /></div><p>4c プラグインタイプ</p></div></div></div></div><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="2c プリント版タイプ" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222005836569/222005836569_003_20230801115858.jpg" /></div><p>2c プリント版タイプ</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="2c プリント版タイプ 加工図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222005836569/222005836569_004_20230801115858.jpg" /></div><p>2c プリント版タイプ 加工図</p></div></div></div></div><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="4c プリント版タイプ" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222005836569/222005836569_005_20230801115858.jpg" /></div><p>4c プリント版タイプ</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="4c プリント版タイプ 加工図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222005836569/222005836569_006_20230801115858.jpg" /></div><p>4c プリント版タイプ 加工図</p></div></div></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><h4 class="m-h4--wysiwyg">シングルスティブル型</h4><table class="m-table"><colgroup><col style="width:11.111111111111%;" /><col style="width:16.666666666667%;" /><col style="width:16.666666666667%;" /><col style="width:16.666666666667%;" /><col style="width:16.666666666667%;" /><col style="width:11.111111111111%;" /><col style="width:11.111111111111%;" /></colgroup><thead><tr><th style="text-align: center;">コイル<br />定格電圧</th><th style="text-align: center;">感動電圧 （at20℃）</th><th style="text-align: center;">開放電圧 （at20℃）</th><th style="text-align: center;">定格励磁電流<br />〔&plusmn;10%〕<br />（at20℃）</th><th style="text-align: center;">コイル抵抗<br />〔&plusmn;10%〕<br />（at20℃）</th><th style="text-align: center;">定格消費<br />電力</th><th style="text-align: center;">最大連続<br />印加電圧</th></tr></thead><tbody><tr><td style="text-align: left;">DC3V</td><td rowspan="6" style="text-align: left;">定格電圧の<br />70%V以下<br />（初期）</td><td rowspan="6" style="text-align: left;">定格電圧の<br />10%V以上<br />（初期）</td><td style="text-align: left;">100mA</td><td style="text-align: left;">30&Omega;</td><td rowspan="6" style="text-align: center;">300mW</td><td rowspan="6" style="text-align: left;">定格電圧の<br />150%V</td></tr><tr><td style="text-align: left;">DC5V</td><td style="text-align: left;">60.2mA</td><td style="text-align: left;">83&Omega;</td></tr><tr><td style="text-align: left;">DC6V</td><td style="text-align: left;">50mA</td><td style="text-align: left;">120&Omega;</td></tr><tr><td style="text-align: left;">DC12V</td><td style="text-align: left;">25mA</td><td style="text-align: left;">480&Omega;</td></tr><tr><td style="text-align: left;">DC24V</td><td style="text-align: left;">12.5mA</td><td style="text-align: left;">1,920&Omega;</td></tr><tr><td style="text-align: left;">DC48V</td><td style="text-align: left;">6.2mA</td><td style="text-align: left;">7,700&Omega;</td></tr></tbody></table><h4 class="m-h4--wysiwyg">2巻線ラッチング型</h4><table class="m-table"><colgroup><col style="width:9.6153846153846%;" /><col style="width:11.538461538462%;" /><col style="width:11.538461538462%;" /><col style="width:9.6153846153846%;" /><col style="width:9.6153846153846%;" /><col style="width:9.6153846153846%;" /><col style="width:9.6153846153846%;" /><col style="width:9.6153846153846%;" /><col style="width:9.6153846153846%;" /><col style="width:9.6153846153846%;" /></colgroup><thead><tr><th rowspan="2" style="text-align: center;">コイル<br />定格電圧</th><th rowspan="2" style="text-align: center;">セット電圧<br />（at20℃）</th><th rowspan="2" style="text-align: center;">リセット電圧<br />（at20℃）</th><th colspan="2" style="text-align: center;">定格励磁電流<br />〔&plusmn;10%〕<br />（at20℃）</th><th colspan="2" style="text-align: center;">コイル抵抗<br />〔&plusmn;10%〕<br />（at20℃）</th><th colspan="2" style="text-align: center;">定格消費電力</th><th rowspan="2" style="text-align: center;">最大連続<br />印加電圧</th></tr><tr><th style="text-align: center;">セットコイル</th><th style="text-align: center;">リセットコイル</th><th style="text-align: center;">セットコイル</th><th style="text-align: center;">リセットコイル</th><th style="text-align: center;">セットコイル</th><th style="text-align: center;">リセットコイル</th></tr></thead><tbody><tr><td style="text-align: left;">DC3V</td><td rowspan="6" style="text-align: left;">定格電圧の<br />70%V以下<br />（初期）</td><td rowspan="6" style="text-align: left;">定格電圧の<br />70%V以上<br />（初期）</td><td style="text-align: left;">100mA</td><td style="text-align: left;">100mA</td><td style="text-align: left;">30&Omega;</td><td style="text-align: left;">30&Omega;</td><td rowspan="6" style="text-align: center;">300mW</td><td rowspan="6" style="text-align: center;">300mW</td><td rowspan="6" style="text-align: left;">定格電圧の<br />150%V</td></tr><tr><td style="text-align: left;">DC5V</td><td style="text-align: left;">60.2mA</td><td style="text-align: left;">60.2mA</td><td style="text-align: left;">83&Omega;</td><td style="text-align: left;">83&Omega;</td></tr><tr><td style="text-align: left;">DC6V</td><td style="text-align: left;">50mA</td><td style="text-align: left;">50mA</td><td style="text-align: left;">120&Omega;</td><td style="text-align: left;">120&Omega;</td></tr><tr><td style="text-align: left;">DC12V</td><td style="text-align: left;">25mA</td><td style="text-align: left;">25mA</td><td style="text-align: left;">480&Omega;</td><td style="text-align: left;">480&Omega;</td></tr><tr><td style="text-align: left;">DC24V</td><td style="text-align: left;">12.5mA</td><td style="text-align: left;">12.5mA</td><td style="text-align: left;">1,920&Omega;</td><td style="text-align: left;">1,920&Omega;</td></tr><tr><td style="text-align: left;">DC48V</td><td style="text-align: left;">6.2mA</td><td style="text-align: left;">6.2mA</td><td style="text-align: left;">7,680&Omega;</td><td style="text-align: left;">7,680&Omega;</td></tr></tbody></table><h3 class="m-h3--wysiwyg">SPリレーの性能概要</h3><table class="m-table"><colgroup><col style="width:11.111111111111%;" /><col style="width:16.666666666667%;" /><col style="width:16.666666666667%;" /><col style="width:55.555555555556%;" /></colgroup><thead><tr><th style="text-align: center;">仕様</th><th colspan="2" style="text-align: center;">項目</th><th style="text-align: left;">性能概要</th></tr></thead><tbody><tr><th rowspan="4" style="text-align: center;">接点仕様</th><th colspan="2" style="text-align: center;">接点圧 （初期）</th><td style="text-align: left;">2c：約40g,　4c：約20g</td></tr><tr><th colspan="2" style="text-align: center;">接点構成</th><td style="text-align: left;">2c, 4c</td></tr><tr><th colspan="2" style="text-align: center;">接点接触抵抗 （初期）</th><td style="text-align: left;">30m&Omega;以下（DC 6V 1A電圧降下法にて）</td></tr><tr><th colspan="2" style="text-align: center;">接点材質</th><td style="text-align: left;">固定接点：AgSnO<sub>2</sub>系にAuフラッシュ<br />可動接点：AgSnO<sub>2</sub>系</td></tr><tr><th rowspan="6" style="text-align: center;">定格</th><th colspan="2" style="text-align: center;">定格制御容量 （抵抗負荷）</th><td style="text-align: left;">250V AC 15A（2c）・10A（4c）</td></tr><tr><th colspan="2" style="text-align: center;">接点最大許容電力 （抵抗負荷）</th><td style="text-align: left;">2c：3,750VA 300W,4c：2,500VA 300W</td></tr><tr><th colspan="2" style="text-align: center;">接点最大許容電圧</th><td style="text-align: left;">2c, 4c共AC 250V DC 30V（ただし、電流値2A以下であれば、DC48Vまでご使用いただけます。）</td></tr><tr><th colspan="2" style="text-align: center;">接点最大許容電流</th><td style="text-align: left;">2c：15A（ただし、DC負荷の場合10A）, 4c：10A</td></tr><tr><th colspan="2" style="text-align: center;">定格消費電力</th><td style="text-align: left;">シングルスティブル,2巻線ラッチングタイプとも300mW</td></tr><tr><th colspan="2" style="text-align: center;">最小適用負荷（参考値） ※1</th><td style="text-align: left;">100mA 5V DC</td></tr><tr><th rowspan="7" style="text-align: center;">電気的性能</th><th colspan="2" style="text-align: center;">絶縁抵抗（初期） （25℃、50%相対湿度）</th><td style="text-align: left;">DC 500Vメガーで非連続導電部間：1,000M&Omega;以上（DC500V　絶縁抵抗計にて）</td></tr><tr><th rowspan="3" style="text-align: center;">耐電圧（初期）</th><th style="text-align: center;">接点間</th><td style="text-align: left;">AC1,500V（1分間）（検知電流：10mA）</td></tr><tr><th style="text-align: center;">コイル-端子間</th><td style="text-align: left;">AC3,000V（1分間）（検知電流：10mA）</td></tr><tr><th style="text-align: center;">異極接点相互間</th><td style="text-align: left;">AC3,000V（1分間）（検知電流：10mA）</td></tr><tr><th colspan="2" style="text-align: center;">動作時間[セット時間]<br />（at20℃）</th><td style="text-align: left;">30ms以下[30ms以下]（定格操作電圧印加時、接点バウンス含まず）</td></tr><tr><th colspan="2" style="text-align: center;">復帰時間[リセット時間]<br />（at20℃）</th><td style="text-align: left;">20ms以下[30ms以下]（定格操作電圧印加時、接点バウンス含まず、ダイオード無し）</td></tr><tr><th colspan="2" style="text-align: center;">コイル温度上昇値<br />（at20℃）</th><td style="text-align: left;">40℃以下（抵抗法、定格操作電圧印加時、接点定格制御容量にて）</td></tr><tr><th rowspan="4" style="text-align: center;">機械的性能</th><th rowspan="2" style="text-align: center;">耐衝撃性</th><th style="text-align: center;">誤動作衝撃</th><td style="text-align: left;">392m/s<sup>2</sup>以上{40G以上}（正弦半波パルス：11ms、検知時間：10&mu;s）</td></tr><tr><th style="text-align: center;">耐久衝撃</th><td style="text-align: left;">980m/s<sup>2</sup>以上{100G以上}（正弦半波パルス：6ms）</td></tr><tr><th rowspan="2" style="text-align: center;">耐振性</th><th style="text-align: center;">誤動作振動</th><td style="text-align: left;">10～55Hz（複振幅3mm）（検知時間：10&mu;s）</td></tr><tr><th style="text-align: center;">耐久振動</th><td style="text-align: left;">10～55Hz（複振幅3mm）</td></tr><tr><th rowspan="2" style="text-align: center;">寿命</th><th colspan="2" style="text-align: center;">機械的寿命</th><td style="text-align: left;">5,000万回以上（180回/分）</td></tr><tr><th colspan="2" style="text-align: center;">電気的寿命（抵抗負荷）</th><td style="text-align: left;">2c：　15A 250V AC 10万回以上（開閉頻度20回/分）<br />　　　10A 30V DC 10万回以上（開閉頻度20回/分）<br />4c：　10A 250V AC 10万回以上（開閉頻度20回/分）<br />　　　10A 30V DC 10万回以上（開閉頻度20回/分）</td></tr><tr><th rowspan="2" style="text-align: center;">使用条件</th><th colspan="2" style="text-align: center;">使用周囲、輸送、保管条件 ※2</th><td style="text-align: left;">温度：－50℃～＋60℃、湿度：5～85%RH（ただし、氷結、結露しないこと）</td></tr><tr><th colspan="2" style="text-align: center;">最大操作頻度</th><td style="text-align: left;">定格負荷にて20回/分</td></tr><tr><th colspan="3" style="text-align: center;">質量（重量）</th><td style="text-align: left;">2c：約50g、4c：約65g</td></tr></tbody></table><ul class="m-notesList"><li>※ 1:微小負荷レベルにおける開閉可能な下限の目安となる値です。この値は開閉頻度、環境条件、期待する信頼性水準によって変わることがありますのでご使用時に、実負荷にてご確認されることをおすすめします。</li></ul><ul class="m-notesList"><li>※ 2:使用周囲温度の上限値は、コイル温度上昇値を満足できる最高温度のことです。</li></ul>
