ふっ素樹脂被覆熱電対線 J用/K用/T用 FEP平型シリーズ

Name: ふっ素樹脂被覆熱電対線 J用/K用/T用 FEP平型シリーズ
Brand: 大晃電工社
SKU: 222005620919
Rating: 4.5 (2 reviews)

通常単価(税別): 9,600円～70,810円

税込単価: 10,560円～77,891円

通常出荷日：5日目

【特長】・絶縁体および外被にふっ素樹脂を使用した被覆熱電対線です。・ふっ素樹脂は電気的特性、耐熱・耐寒...

詳細を確認

4.54.5

よく一緒に見られています

大晃電工社

被覆熱電対線 J/K/T-G ビニル平型シリーズ

通常価格(税別)： 3,920円 (税込価格：4,312円)

通常出荷日：5 日目

よく一緒に見られています

大晃電工社

K用・T用・V用105℃耐熱難燃性ビニル被覆補償導線 KX-G・TX-G・VX-G

通常価格(税別)： 7,169円 (税込価格：7,886円)

通常出荷日：5 日目

種類
被覆熱電対
用途
固定配線用
使用最高温度
181℃～200℃
シース材質
フッ素系
芯数（対数）
1P
形状
平形
シールド
無
ケーブル特性
耐油性 / 耐熱性 / 耐寒性 / 耐薬品性
アース線
なし
絶縁体材料
フッ素系
絶縁体色
赤/白

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は被覆熱電対熱電対Kタイプ K-FFFシリーズとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

未確定 90 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

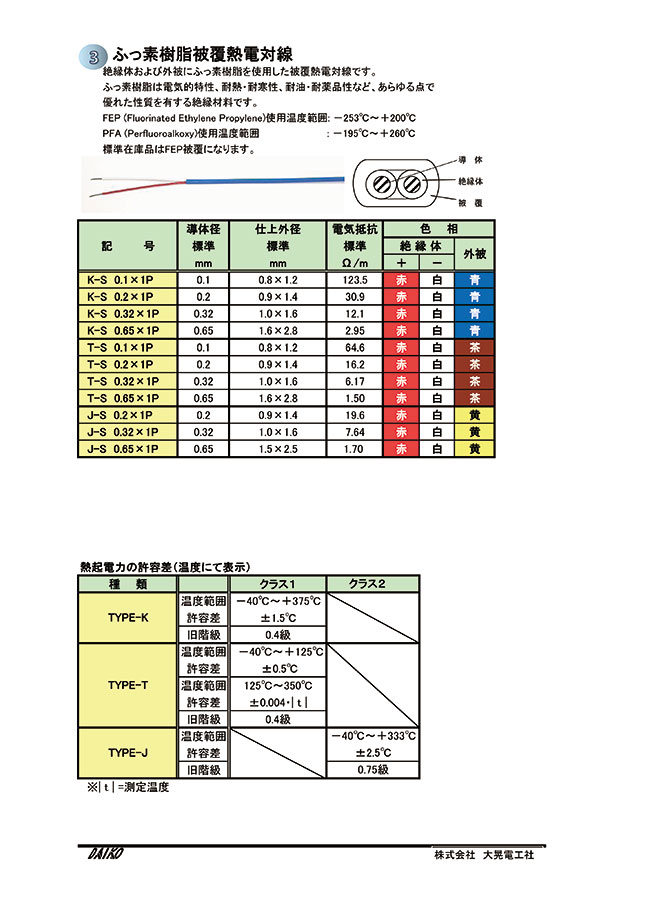

製品仕様

ふっ素樹脂被覆熱電対線の外観

記号	導体径標準 mm	仕上外径標準 mm	電気抵抗標準 Ω/m	色相
				絶縁体		外被
				+	-	外被
K-S 0.1×1P	0.1	0.8×1.2	123.5	赤	白	青
K-S 0.2×1P	0.2	0.9×1.4	30.9	赤	白	青
K-S 0.32×1P	0.32	1.0×1.6	12.1	赤	白	青
K-S 0.65×1P	0.65	1.6×2.8	2.95	赤	白	青
T-S 0.1×1P	0.1	0.8×1.2	64.6	赤	白	茶
T-S 0.2×1P	0.2	0.9×1.4	16.2	赤	白	茶
T-S 0.32×1P	0.32	1.0×1.6	6.17	赤	白	茶
T-S 0.65×1P	0.65	1.6×2.8	1.50	赤	白	茶
J-S 0.2×1P	0.2	0.9×1.4	19.6	赤	白	黄
J-S 0.32×1P	0.32	1.0×1.6	7.64	赤	白	黄
J-S 0.65×1P	0.65	1.5×2.5	1.70	赤	白	黄

熱起電力の許容差（温度にて表示）

種類	-	クラス1	クラス2
TYPE-K	温度範囲許容差	-40℃～+375℃ ±1.5℃	-40℃～+333℃ ±2.5℃
TYPE-K	旧階級	0.4級	0.75級
TYPE-T	温度範囲許容差	-40℃～+125℃ ±0.5℃	-40℃～+133℃ ±1℃
	温度範囲許容差	125℃～350℃ ±0.004・\|t\|	133℃～350℃ ±0.0075・\|t\|
	旧階級	0.4級	0.75級
TYPE-J	温度範囲許容差	-40℃～+375℃ ±1.5℃	-40℃～+333℃ ±2.5℃
TYPE-J	旧階級	0.4級	0.75級

※|t|=測定温度

開発秘話

流通品や一般仕様ではご満足頂けないお客様からのご要望に合った各種の特殊ケーブルの製造を得意としております。それらのノウハウを活かしてオリジナル製品を展開しております。

商品TOP

カタログ (見開き版)

絞り込み条件：7 項目の仕様が未選択です

熱電対種類
- K
- J
- T
シース(外皮)色・絶縁色(+)(-）
- 青・赤(+)白(-)
- 茶・赤(+)白(-)
- 黄・赤(+)白(-)
仕上り外径(mm)
- 0.8ｘ1.2
- 0.9ｘ1.4
- 1.0ｘ1.6
- 1.5ｘ2.5
- 1.6ｘ2.8
シース(外被)色
- 茶
- 青
- 黄
全長(m)
- 20
- 30
- 40
- 50
- 60
- 70
- 80
- 90
- 100
導体径(mm)
- 0.1
- 0.2
- 0.32
- 0.65
熱起電力の許容差クラス
- クラス1
- クラス2
出荷日
すべて
5日以内

型番リスト

表示件数

型番

熱電対種類

シース(外皮)色・絶縁色(+)(-）

仕上り外径

(mm)

シース(外被)色

全長

(m)

導体径

(mm)

熱起電力の許容差クラス

最小発注数量

J	黄・赤(+)白(-)	1.0ｘ1.6	黄	20	0.32	クラス2	1個
J	黄・赤(+)白(-)	1.0ｘ1.6	黄	30	0.32	クラス2	1個
J	黄・赤(+)白(-)	1.0ｘ1.6	黄	40	0.32	クラス2	1個
J	黄・赤(+)白(-)	1.0ｘ1.6	黄	50	0.32	クラス2	1個
J	黄・赤(+)白(-)	1.0ｘ1.6	黄	60	0.32	クラス2	1個
J	黄・赤(+)白(-)	1.0ｘ1.6	黄	70	0.32	クラス2	1個
J	黄・赤(+)白(-)	1.0ｘ1.6	黄	80	0.32	クラス2	1個
J	黄・赤(+)白(-)	1.0ｘ1.6	黄	90	0.32	クラス2	1個
J	黄・赤(+)白(-)	1.0ｘ1.6	黄	100	0.32	クラス2	1個
J	黄・赤(+)白(-)	1.5ｘ2.5	黄	20	0.65	クラス2	1個
J	黄・赤(+)白(-)	1.5ｘ2.5	黄	30	0.65	クラス2	1個
J	黄・赤(+)白(-)	1.5ｘ2.5	黄	40	0.65	クラス2	1個
J	黄・赤(+)白(-)	1.5ｘ2.5	黄	50	0.65	クラス2	1個
J	黄・赤(+)白(-)	1.5ｘ2.5	黄	60	0.65	クラス2	1個
J	黄・赤(+)白(-)	1.5ｘ2.5	黄	70	0.65	クラス2	1個
J	黄・赤(+)白(-)	1.5ｘ2.5	黄	80	0.65	クラス2	1個
J	黄・赤(+)白(-)	1.5ｘ2.5	黄	90	0.65	クラス2	1個
J	黄・赤(+)白(-)	1.5ｘ2.5	黄	100	0.65	クラス2	1個
K	青・赤(+)白(-)	0.8ｘ1.2	青	20	0.1	クラス1	1個
K	青・赤(+)白(-)	0.8ｘ1.2	青	30	0.1	クラス1	1個
K	青・赤(+)白(-)	0.8ｘ1.2	青	40	0.1	クラス1	1個
K	青・赤(+)白(-)	0.8ｘ1.2	青	50	0.1	クラス1	1個
K	青・赤(+)白(-)	0.8ｘ1.2	青	60	0.1	クラス1	1個
K	青・赤(+)白(-)	0.8ｘ1.2	青	70	0.1	クラス1	1個
K	青・赤(+)白(-)	0.8ｘ1.2	青	80	0.1	クラス1	1個
K	青・赤(+)白(-)	0.8ｘ1.2	青	90	0.1	クラス1	1個
K	青・赤(+)白(-)	0.8ｘ1.2	青	100	0.1	クラス1	1個
K	青・赤(+)白(-)	0.9ｘ1.4	青	20	0.2	クラス1	1個
K	青・赤(+)白(-)	0.9ｘ1.4	青	30	0.2	クラス1	1個
K	青・赤(+)白(-)	0.9ｘ1.4	青	40	0.2	クラス1	1個
K	青・赤(+)白(-)	0.9ｘ1.4	青	50	0.2	クラス1	1個
K	青・赤(+)白(-)	0.9ｘ1.4	青	60	0.2	クラス1	1個
K	青・赤(+)白(-)	0.9ｘ1.4	青	70	0.2	クラス1	1個
K	青・赤(+)白(-)	0.9ｘ1.4	青	80	0.2	クラス1	1個
K	青・赤(+)白(-)	0.9ｘ1.4	青	90	0.2	クラス1	1個
K	青・赤(+)白(-)	0.9ｘ1.4	青	100	0.2	クラス1	1個
K	青・赤(+)白(-)	1.0ｘ1.6	青	20	0.32	クラス1	1個
K	青・赤(+)白(-)	1.0ｘ1.6	青	30	0.32	クラス1	1個
K	青・赤(+)白(-)	1.0ｘ1.6	青	40	0.32	クラス1	1個
K	青・赤(+)白(-)	1.0ｘ1.6	青	50	0.32	クラス1	1個
K	青・赤(+)白(-)	1.0ｘ1.6	青	60	0.32	クラス1	1個
K	青・赤(+)白(-)	1.0ｘ1.6	青	70	0.32	クラス1	1個
K	青・赤(+)白(-)	1.0ｘ1.6	青	80	0.32	クラス1	1個
K	青・赤(+)白(-)	1.0ｘ1.6	青	90	0.32	クラス1	1個
K	青・赤(+)白(-)	1.0ｘ1.6	青	100	0.32	クラス1	1個
K	青・赤(+)白(-)	1.6ｘ2.8	青	20	0.65	クラス1	1個
K	青・赤(+)白(-)	1.6ｘ2.8	青	30	0.65	クラス1	1個
K	青・赤(+)白(-)	1.6ｘ2.8	青	40	0.65	クラス1	1個
K	青・赤(+)白(-)	1.6ｘ2.8	青	50	0.65	クラス1	1個
K	青・赤(+)白(-)	1.6ｘ2.8	青	60	0.65	クラス1	1個
K	青・赤(+)白(-)	1.6ｘ2.8	青	70	0.65	クラス1	1個
K	青・赤(+)白(-)	1.6ｘ2.8	青	80	0.65	クラス1	1個
K	青・赤(+)白(-)	1.6ｘ2.8	青	90	0.65	クラス1	1個
K	青・赤(+)白(-)	1.6ｘ2.8	青	100	0.65	クラス1	1個
T	茶・赤(+)白(-)	0.8ｘ1.2	茶	20	0.1	クラス1	1個
T	茶・赤(+)白(-)	0.8ｘ1.2	茶	30	0.1	クラス1	1個
T	茶・赤(+)白(-)	0.8ｘ1.2	茶	40	0.1	クラス1	1個
T	茶・赤(+)白(-)	0.8ｘ1.2	茶	50	0.1	クラス1	1個
T	茶・赤(+)白(-)	0.8ｘ1.2	茶	60	0.1	クラス1	1個
T	茶・赤(+)白(-)	0.8ｘ1.2	茶	70	0.1	クラス1	1個

通常単価(税別) (税込単価)	通常出荷日

10,000円 ( 11,000円 )	5日目
15,000円 ( 16,500円 )	5日目
20,001円 ( 22,001円 )	5日目
23,896円 ( 26,286円 )	5日目
27,176円 ( 29,894円 )	5日目
31,705円 ( 34,876円 )	5日目
36,234円 ( 39,857円 )	5日目
40,766円 ( 44,843円 )	5日目
38,285円 ( 42,114円 )	5日目
17,384円 ( 19,122円 )	5日目
26,076円 ( 28,684円 )	5日目
34,769円 ( 38,246円 )	5日目
41,544円 ( 45,698円 )	5日目
47,206円 ( 51,927円 )	5日目
55,073円 ( 60,580円 )	5日目
62,940円 ( 69,234円 )	5日目
70,810円 ( 77,891円 )	5日目
68,714円 ( 75,585円 )	5日目
11,446円 ( 12,591円 )	5日目
17,169円 ( 18,886円 )	5日目
22,891円 ( 25,180円 )	5日目
27,353円 ( 30,088円 )	5日目
31,323円 ( 34,455円 )	5日目
36,544円 ( 40,198円 )	5日目
41,764円 ( 45,940円 )	5日目
46,986円 ( 51,685円 )	5日目
45,000円 ( 49,500円 )	5日目
10,000円 ( 11,000円 )	5日目
15,000円 ( 16,500円 )	5日目
20,001円 ( 22,001円 )	5日目
23,896円 ( 26,286円 )	5日目
27,176円 ( 29,894円 )	5日目
31,705円 ( 34,876円 )	5日目
36,234円 ( 39,857円 )	5日目
40,766円 ( 44,843円 )	5日目
38,285円 ( 42,114円 )	5日目
10,185円 ( 11,204円 )	5日目
15,277円 ( 16,805円 )	5日目
20,370円 ( 22,407円 )	5日目
24,338円 ( 26,772円 )	5日目
27,705円 ( 30,476円 )	5日目
32,323円 ( 35,555円 )	5日目
36,940円 ( 40,634円 )	5日目
41,560円 ( 45,716円 )	5日目
39,143円 ( 43,057円 )	5日目
16,523円 ( 18,175円 )	5日目
24,784円 ( 27,262円 )	5日目
33,046円 ( 36,351円 )	5日目
39,486円 ( 43,435円 )	5日目
44,823円 ( 49,305円 )	5日目
52,294円 ( 57,523円 )	5日目
59,764円 ( 65,740円 )	5日目
67,236円 ( 73,960円 )	5日目
62,999円 ( 69,299円 )	5日目
9,815円 ( 10,797円 )	5日目
14,723円 ( 16,195円 )	5日目
19,631円 ( 21,594円 )	5日目
23,455円 ( 25,801円 )	5日目
26,647円 ( 29,312円 )	5日目
31,088円 ( 34,197円 )	5日目

基本情報

【特長】
・絶縁体および外被にふっ素樹脂を使用した被覆熱電対線です。
・ふっ素樹脂は電気的特性、耐熱・耐寒性、耐油・耐薬品性など、あらゆる点で優れた性質を有する絶縁材料です。

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は被覆熱電対熱電対Kタイプ K-FFFシリーズとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300RCM CM（UL LISTED規格・NEPA対応）小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ふっ素樹脂被覆熱電対線 J用/K用/T用 FEP平型シリーズのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

試作品

満足度：5.02022/12/07

この商品は自社の試作品に使用しました。正常に作動して良かったと思います。この商品についてはＷＥＢサイトで色々調べて、一番...もっと読む

0人が参考にしています。

開発製品の試験用として

満足度：4.02021/05/18

当社で今後開発を進める製品に使用する材料の試験研究用として使用しています。試験は材料の温度による状態を把握するため物に熱...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qもっと高い耐熱仕様の製品はありますか？

フッ素樹脂タイプでは最高260℃まで対応可能です。ガラス系の素材では750℃まで対応可能です。

Q端末の加工は対応可能ですか？

一般的な「Y端子付け／溶接」を含めた各種の加工に対応可能です。まずは加工内容をご提示ください。
