難燃性ポリフレックス電線 MLFCシリーズ
- 通常単価(税別)
- 267円～1,809,183円
- 税込単価
- 294円～1,990,101円
通常出荷日：在庫品1日目～1日目一部当日出荷可能
【特長】・耐熱性架橋ポリエチレン混合物に適合します・クロロプレンゴムと同等またはそれ以上の難燃性を有し...
詳細を確認- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・600V MLFC 125SQ-(長さ) ・代替品無
・600V MLFC 250SQ-(長さ) ・代替品無
・600V MLFC 325SQ-(長さ) ・代替品無 - 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は600V EM-LMFC ノンハロゲン難燃・可とう性架橋ポリエチレン絶縁電線、PSE対応ノンハロゲンケーブル EM-MLFCシリーズ、フロンレックス（R）電線 600V LFFとなります。 - 絞り込み条件の仕上がり外径は、最大値となります。公差につきましては、カタログをご確認ください。
未確定：候補が4,521型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
難燃性ポリフレックス電線 MLFCシリーズ 600V／1,500Vの構造
難燃性ポリフレックス電線 MLFCシリーズ 600V／1,500V 構造図

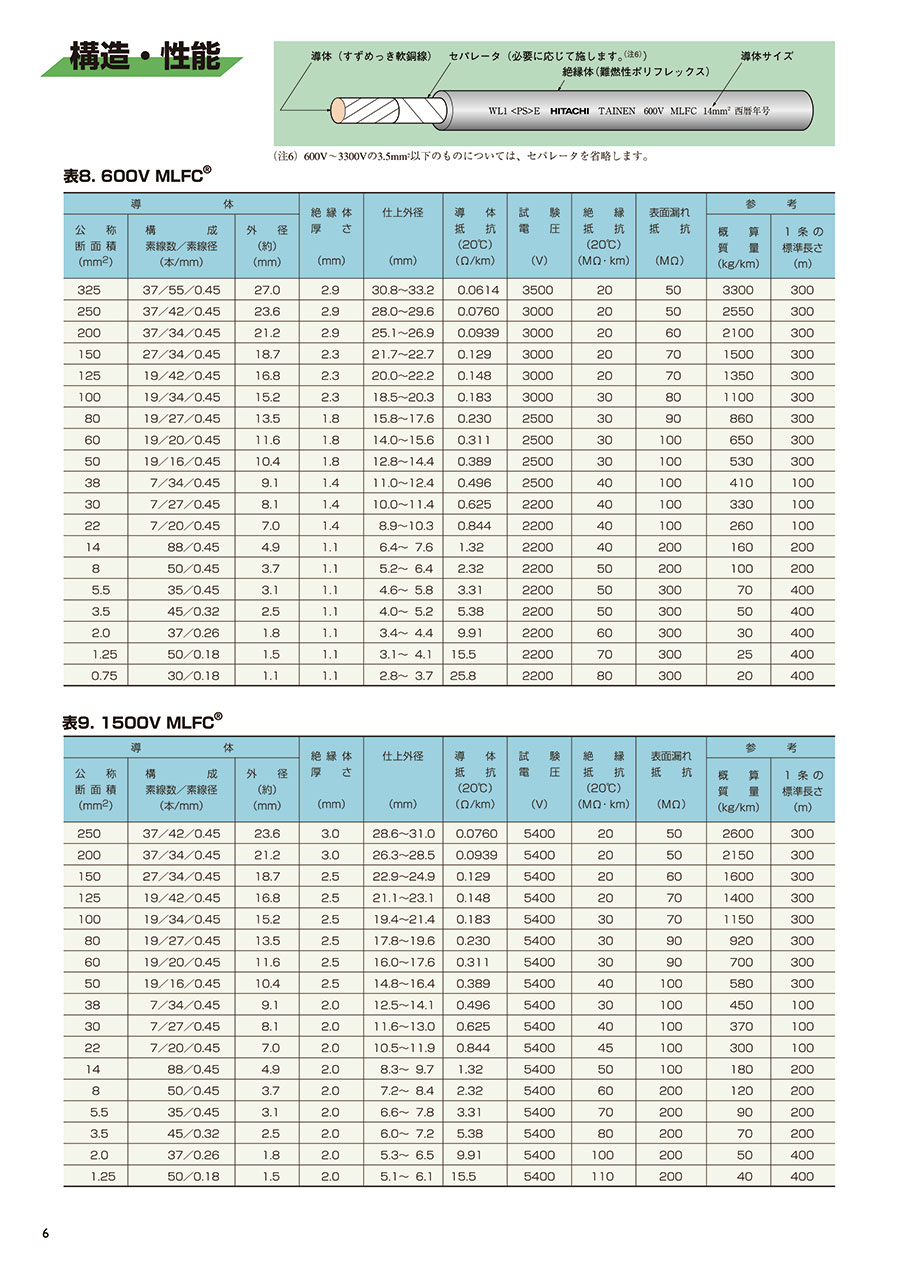

難燃性ポリフレックス電線 MLFCシリーズ 600V／1,500Vの仕様・寸法
600V
| 導体 | 絶縁体 厚さ （mm） | 仕上外径 （mm） | 導体抵抗 （20℃） （Ω/km） | 試験電圧 （V） | 絶縁抵抗 （20℃） （MΩ・km） | 許容電流 A（40℃） | 表面漏れ抵抗 （MΩ） | 参考 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称断面積 （mm2） | 構成 素線数／素線径 （本／mm） | 外径 （約） （mm） | 概算質量 （kg/km） | 1条の標準長さ （m） | |||||||
| 325 | 37／55／0.45 | 27 | 2.9 | 30.8～33.2 | 0.0614 | 3500 | 20 | 994 | 50 | 3300 | 300 |
| 250 | 37／42／0.45 | 23.6 | 2.9 | 28.0～29.6 | 0.076 | 3000 | 20 | 850 | 50 | 2550 | 300 |
| 200 | 37／34／0.45 | 21.2 | 2.9 | 25.1～26.9 | 0.0939 | 3000 | 20 | 717 | 60 | 2100 | 300 |
| 150 | 27／34／0.45 | 18.7 | 2.3 | 21.7～22.7 | 0.129 | 3000 | 20 | 604 | 70 | 1500 | 300 |
| 125 | 19／42／0.45 | 16.8 | 2.3 | 20.0～22.2 | 0.148 | 3000 | 20 | 526 | 70 | 1350 | 300 |
| 100 | 19／34／0.45 | 15.2 | 2.3 | 18.5～20.3 | 0.183 | 3000 | 30 | 455 | 80 | 1100 | 300 |
| 80 | 19／27／0.45 | 13.5 | 1.8 | 15.8～17.6 | 0.23 | 2500 | 30 | 393 | 90 | 860 | 300 |
| 60 | 19／20／0.45 | 11.6 | 1.8 | 14.0～15.6 | 0.311 | 2500 | 30 | 332 | 100 | 650 | 300 |
| 50 | 19／16／0.45 | 10.4 | 1.8 | 12.8～14.4 | 0.389 | 2500 | 30 | 290 | 100 | 530 | 300 |
| 38 | 7／34／0.45 | 9.1 | 1.4 | 11.0～12.4 | 0.496 | 2500 | 40 | 247 | 100 | 410 | 100 |
| 30 | 7／27／0.45 | 8.1 | 1.4 | 10.0～11.4 | 0.625 | 2200 | 40 | 212 | 100 | 330 | 100 |
| 22 | 7／20／0.45 | 7 | 1.4 | 8.9～10.3 | 0.844 | 2200 | 40 | 175 | 100 | 260 | 100 |
| 14 | 88／0.45 | 4.9 | 1.1 | 6.4～7.6 | 1.32 | 2200 | 40 | 134 | 200 | 160 | 200 |
| 8 | 50／0.45 | 3.7 | 1.1 | 5.2～6.4 | 2.32 | 2200 | 50 | 93 | 200 | 100 | 200 |
| 5.5 | 35／0.45 | 3.1 | 1.1 | 4.6～5.8 | 3.31 | 2200 | 50 | 74 | 300 | 70 | 400 |
| 3.5 | 45／0.32 | 2.5 | 1.1 | 4.0～5.2 | 5.38 | 2200 | 50 | 56 | 300 | 50 | 400 |
| 2 | 37／0.26 | 1.8 | 1.1 | 3.4～4.4 | 9.91 | 2200 | 60 | 41 | 300 | 30 | 400 |
| 1.25 | 50／0.18 | 1.5 | 1.1 | 3.1～4.1 | 15.5 | 2200 | 70 | 29 | 300 | 25 | 400 |
| 0.75 | 30／0.18 | 1.1 | 1.1 | 2.8～3.7 | 25.8 | 2200 | 80 | 22 | 300 | 20 | 400 |
1,500V
| 導体 | 絶縁体 厚さ （mm） | 仕上外径 （mm） | 導体抵抗 （20℃） （Ω/km） | 試験電圧 （V） | 絶縁抵抗 （20℃） （MΩ・km） | 許容電流 A（40℃） | 表面漏れ抵抗 （MΩ） | 参考 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称断面積 （mm2） | 構成 素線数／素線径 （本／mm） | 外径 （約） （mm） | 概算質量 （kg/km） | 1条の標準長さ （m） | |||||||
| 5.5 | 35／0.45 | 3.1 | 2 | 6.6～7.8 | 3.31 | 5400 | 70 | 74 | 200 | 90 | 200 |
| 2.0 | 37／0.26 | 1.8 | 2 | 5.3～6.5 | 9.91 | 5400 | 100 | 41 | 200 | 50 | 400 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
313円 ( 344円 ) | 1日目 |
625円 ( 688円 ) | 1日目 |
938円 ( 1,032円 ) | 1日目 |
1,250円 ( 1,375円 ) | 1日目 |
1,563円 ( 1,719円 ) | 1日目 |
1,875円 ( 2,063円 ) | 1日目 |
2,188円 ( 2,407円 ) | 1日目 |
2,500円 ( 2,750円 ) | 1日目 |
2,813円 ( 3,094円 ) | 1日目 |
3,125円 ( 3,438円 ) | 1日目 |
3,438円 ( 3,782円 ) | 1日目 |
3,750円 ( 4,125円 ) | 1日目 |
4,063円 ( 4,469円 ) | 1日目 |
4,375円 ( 4,813円 ) | 1日目 |
4,688円 ( 5,157円 ) | 1日目 |
5,000円 ( 5,500円 ) | 1日目 |
5,313円 ( 5,844円 ) | 1日目 |
5,625円 ( 6,188円 ) | 1日目 |
5,938円 ( 6,532円 ) | 1日目 |
6,250円 ( 6,875円 ) | 1日目 |
6,563円 ( 7,219円 ) | 1日目 |
6,875円 ( 7,563円 ) | 1日目 |
7,188円 ( 7,907円 ) | 1日目 |
7,500円 ( 8,250円 ) | 1日目 |
7,813円 ( 8,594円 ) | 1日目 |
8,125円 ( 8,938円 ) | 1日目 |
8,438円 ( 9,282円 ) | 1日目 |
8,750円 ( 9,625円 ) | 1日目 |
9,063円 ( 9,969円 ) | 1日目 |
9,375円 ( 10,313円 ) | 1日目 |
9,688円 ( 10,657円 ) | 1日目 |
10,000円 ( 11,000円 ) | 1日目 |
10,313円 ( 11,344円 ) | 1日目 |
10,625円 ( 11,688円 ) | 1日目 |
10,938円 ( 12,032円 ) | 1日目 |
11,250円 ( 12,375円 ) | 1日目 |
11,563円 ( 12,719円 ) | 1日目 |
11,875円 ( 13,063円 ) | 1日目 |
12,188円 ( 13,407円 ) | 1日目 |
12,500円 ( 13,750円 ) | 1日目 |
12,813円 ( 14,094円 ) | 1日目 |
13,125円 ( 14,438円 ) | 1日目 |
13,438円 ( 14,782円 ) | 1日目 |
13,750円 ( 15,125円 ) | 1日目 |
14,063円 ( 15,469円 ) | 1日目 |
14,375円 ( 15,813円 ) | 1日目 |
14,688円 ( 16,157円 ) | 1日目 |
15,000円 ( 16,500円 ) | 1日目 |
15,313円 ( 16,844円 ) | 1日目 |
11,312円 ( 12,443円 ) | 1日目 |
11,538円 ( 12,692円 ) | 1日目 |
11,764円 ( 12,940円 ) | 1日目 |
11,990円 ( 13,189円 ) | 1日目 |
12,217円 ( 13,439円 ) | 1日目 |
12,443円 ( 13,687円 ) | 1日目 |
12,669円 ( 13,936円 ) | 1日目 |
12,895円 ( 14,185円 ) | 1日目 |
13,122円 ( 14,434円 ) | 1日目 |
13,348円 ( 14,683円 ) | 1日目 |
13,574円 ( 14,931円 ) | 1日目 |
詳細情報
基本情報
【特長】
・耐熱性架橋ポリエチレン混合物に適合します
・クロロプレンゴムと同等またはそれ以上の難燃性を有しています。また、 特定臭素系難燃剤は、使用していません
・可とう性を改良した絶縁体と可とうより導体の組合せで、良好な可とう性を有し、配線作業性にすぐれています
・高圧電線に要求される耐トラッキング特性、耐コロナ特性にもすぐれ、6600Vまで取揃えております
・最低使用温度-50℃と耐寒性にすぐれています
・モータの電工作業時に使用されるコイルワニスとの相性にすぐれています
・20000時間寿命では120℃、40000時間寿命では110℃と良好な耐熱特性を有しています
・端末剥取性が良好
【用途】
・モーター口出線、配電盤、工作機械、電源装置などに便利
・建物の配電盤内の絶縁電線や、モーターの口出線をはじめ、電気系統の配線に最適
ご注意
- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・600V MLFC 125SQ-(長さ) ・代替品無
・600V MLFC 250SQ-(長さ) ・代替品無
・600V MLFC 325SQ-(長さ) ・代替品無 - 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は600V EM-LMFC ノンハロゲン難燃・可とう性架橋ポリエチレン絶縁電線、PSE対応ノンハロゲンケーブル EM-MLFCシリーズ、フロンレックス（R）電線 600V LFFとなります。 - 絞り込み条件の仕上がり外径は、最大値となります。公差につきましては、カタログをご確認ください。
商品担当おすすめ
難燃性ポリフレックス電線 MLFCシリーズのレビュー
生産設備で使用。
3
3.02019/10/22
必要な部品はミスミのＨＰで探します。 とても便利に利用しています。
1人が参考にしています。
電動機までの配線
5
5.02018/07/04
問題なく使用できました。柔軟性があり、比較的自由に配線できました。
1人が参考にしています。
配線に使用
5
5.02018/04/23
納期が迫っている作業中に数m足りませんでした。
長さもm単位で購入できるし納期も早い。
非常に助かりました。
1人が参考にしています。
熱機器内部の配線
5
5.02022/02/28
１００℃近くで使用するPTCヒータへの中継配線で使用。
配線部分は実際には70℃にもならないが何か異常があっても耐えられ...もっと読む
0人が参考にしています。
プラズマカッターのアース側用として
5
5.02021/10/26
溶接用ケーブルでは太すぎで、熱や移動に強いかなと思い購入。
少量でも購入できるのが便利です。
ビニール線（ＩＶとかＫＩＶ...もっと読む
0人が参考にしています。
